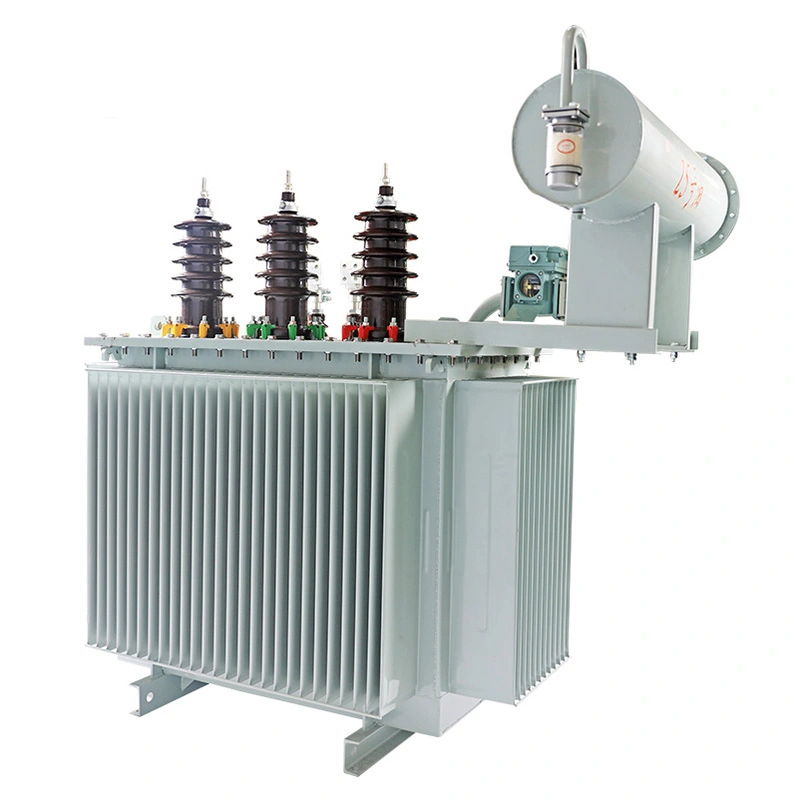

Yük Güç Trafosunda Üç Fazlı S11 35kv 1000kva

Üç fazlı s11 35kv 1000kva yük güç transformatörü, Wenzhou Xifa Electric Power Equipment Co., Ltd. tarafından GB/T 6451 ve GB 1094 ulusal standartlarına tam olarak uygun olarak tasarlanmış ve üretilmiş bir tür enerji tasarruflu dağıtım ekipmanıdır. Bu ürün ileri teknoloji ile tasarlanmış ve üretilmiştir. Yük güç transformatöründe üç fazlı s11 35kv 1000kva, makul bir yapı, istikrarlı performans, güvenilir çalışma ve dikkate değer enerji tasarrufu etkilerini karakterize eder. Kentsel ve kırsal endüstriyel ve tarımsal enerji şebekelerinde, madencilik işletmelerinde ve küçük ve orta ölçekli trafo merkezlerinde yaygın olarak uygulanır.

Talep Gönder

Ürün Açıklaması

Üç fazlı s11 35kv 1000kva yük güç transformatörü, IEC ve GB standartlarının standartlarına uygundur. Bu ürünün yüksüz voltaj regülasyon aralığı 35±3*%2,5 kV ve 38,5±3*%2,5 kV'dir. Çıkış voltajının stabilitesini sağlamak için primer taraftaki yüksüz voltaj düzenleme anahtarı vasıtasıyla voltaj regülasyon aralığı dahilinde manuel, elektriksel veya otomatik olarak ayarlanabilir. 35kV seviyesinde 6300 kVA'nın üzerindeki transformatörler için, katlanmış plakalı yağ tanklarının kullanılması, yağ tankının mekanik mukavemetini önemli ölçüde artırır, kaynakları azaltır, transformatörün görünüm kalitesini iyileştirir ve iyi ekonomik faydalar sağlar.

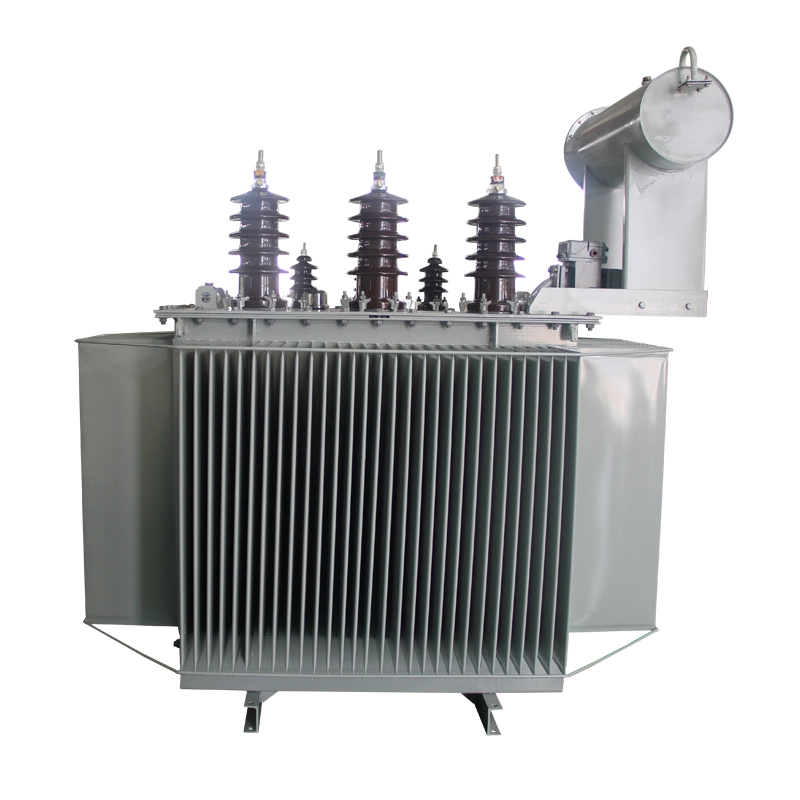

Three Phase S11 35kv 1000kva On Load Power Transformer

Teknik parametre:

Ürün Adı	Yük güç transformatöründe üç fazlı s11 35kv 1000kva
Nominal Kapasite	1000kVA
Nominal Gerilim (YG Tarafı)	35 kV / 38,5 kV
Nominal Gerilim (AG Tarafı)	0,4 kV (400V) / 6,3 kV / 10,5 kV (Özelleştirilebilir)
Vektör Grubu	Yd11 (Yd Yıldız / LV Delta, Önerilen) Yyn0 (400V AG için opsiyonel)
Nominal Frekans	50Hz
Yüksüz Kayıp	≤1,15 kW (GB/T 6451 başına)
Yük Kaybı (75°C'de)	≤11,46 – 11,54 kW
Yüksüz Akım	≤%0,9 – %1,8 (Standart değer ≤%0,9)
Kısa devre empedansı	%6,5 (Standart değer)
Yalıtım Sınıfı	A Sınıfı (Yağa batırılmış)
Soğutma Yöntemi	ONAN (Yağ Doğal Hava Doğal / Kendinden soğutmalı)
Koruma Derecesi	IP20, IP23 (Dış mekan muhafazası isteğe bağlı)

Özellikler:

1. Enerji tüketimi düşüktür ve enerji tasarrufu etkisi dikkat çekicidir. Özellikle boşta kayıp, ulusal standart GB/T6451'den ortalama %25 daha düşük olacak şekilde önemli ölçüde azaltılmıştır.

2. Çekirdek, yüksek kaliteli soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Yurt içinde geliştirilmiş çapraz kesme hattı, kesme çapaklarının 0,02 mm'den az olmasını sağlar. Sürecin tamamında tam eğimli bağlantılar bulunur, delme yoktur ve boyundurukların üst üste binmesi yoktur. Çekirdek sütunlar istiflenir ve birbirine bağlanır; böylece kompakt, düz ve sağlam bir bütün oluşturulur. Bu, yüksüz kaybı, yüksüz akımı ve transformatörün gürültüsünü etkili bir şekilde azaltır.

3. Üç fazlı s11 35kv 1000kva yük güç transformatörü bobinleri, bakır kaybını etkili bir şekilde azaltan yüksek saflıkta oksijensiz bakırdan yapılmıştır. Bobin pedlerinin ve destek çubuklarının köşeleri yuvarlatılmıştır, bu da düzgün bir elektrik alanı sağlar ve güvenilirliği artırır. İç sarım desteği, stabilitesini arttırmak ve dengesizliği ve deformasyonu önlemek için güçlendirilmiştir.

4. Tank duvarı tek parça çelik levhadan yapılmıştır. Kaynak sayısını azaltan, mekanik mukavemeti artıran, ısı emme alanını genişleten, ısı dağıtım etkisini artıran ve aynı zamanda oluklu tank duvarı ses dalgalarının düzlemsel yansımasını önleyen, böylece gürültüyü azaltan büyük bir pres makinesi ile oluklu bir yapıya dönüştürülür. Üç fazlı s11 35kv 1000kva yük güç transformatörü bir bütün olarak hem güzel hem de basittir.

5. Transformatör yağının yaşlanma sürecini etkili bir şekilde yavaşlatan kapsül tipi yağ deposu benimsenmiştir; ibre tipi yağ seviye göstergesi, yanlış yağ seviyesinin oluşmasını önleyebilir ve transformatör yağının ışık kaynaklı eskimesi sorununu çözebilir; gaz toplama cihazlı gaz rölesi bakım ve çalıştırma için uygundur.

6. Yük gücü transformatörü yağ deposundaki üç fazlı s11 35kv 1000kva'nın sızdırmazlık kısmında özel işlem yapılır ve işlem sırasında oluşan keskin köşeleri, çapakları ve kaynak cürufunu gidermek ve boyanın yapışmasını arttırmak için tankın tüm gövdesine boya püskürtülür.
