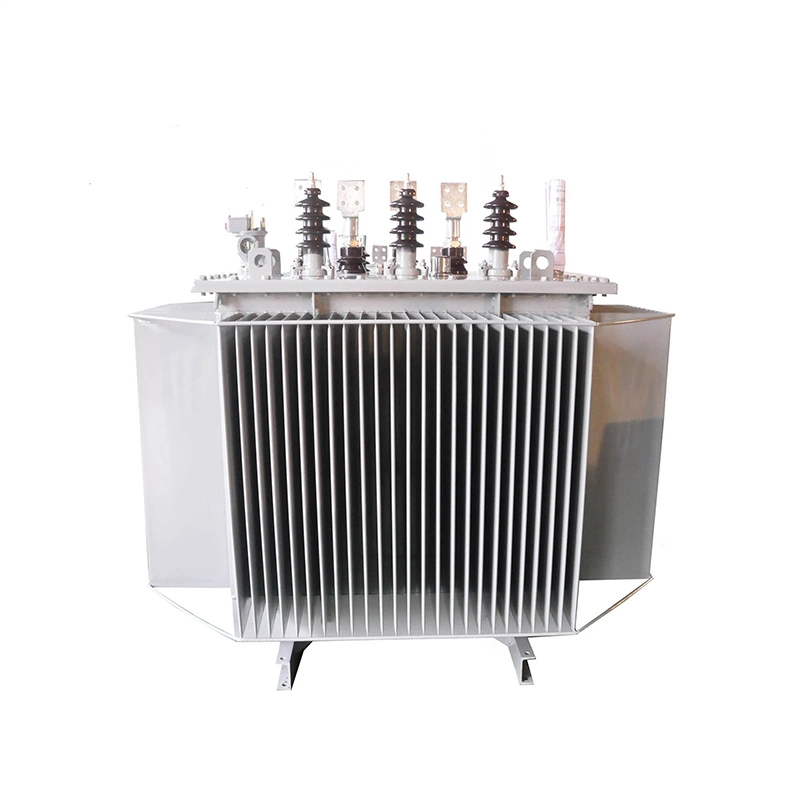

22kv Güç Trafosu 1000kva Yağlı

Yağa batırılmış 1000kva 22kv güç transformatörünün çekirdeği, yüksek manyetik emilimli tane yönelimli soğuk haddelenmiş ferrit manyetik çekirdekten yapılmıştır. Çekirdek, lamine çekirdeklerin tamamen eğimli bir bağlantı yapısına sahiptir. Çekirdek sütun çok seviyeli kademeli dairesel bir kesite sahiptir ve boyunduruk ile çekirdek aynı kesit alanına sahiptir.

22kv güç transformatörü 1000kva yağa batırılmış, dalgalı duvarlardan oluşan yağa batırılmış bir yağ tankına sahiptir. İçi toz geçirmez boya ile kaplanmıştır ve boya tabakası sağlamdır. Dalgalı ısı emicinin soğutma etkisi vardır ve dayanıklılığı, ortam sıcaklığı düzenlemesinden dolayı transformatör yağının ağırlığındaki değişiklikleri telafi edebilir.

Bu nedenle, kapalı transformatörde bir yağ deposu bulunmaz, bu da transformatörün genel göreceli yüksekliğini azaltır. 22kv güç transformatörü 1000kva yağa batırılmış paketlendiğinde, transformatördeki nemi tamamen ortadan kaldıran vakumlu yağ doldurma işleme teknolojisi benimsenir ve transformatör yağı havayla temas etmez.

Bu, su ve oksijenin transformatöre girmesini ve transformatörün yalıtımının sürekli bozulmasına neden olmasını etkili bir şekilde önler. Transformatör yağının eskimesi muhtemeldir, bu nedenle düzenli yağ numunesi testleri yapılmasına gerek yoktur.

22kv güç transformatörü 1000kva yağlı teknik parametre:

22kv güç transformatörünün 1000kva yağa batırılmış demir çekirdeği neden topraklanmıştır?

Bir güç transformatörü normal şekilde çalışırken, demir çekirdeğin güvenilir bir topraklama noktasına sahip olması gerekir. Topraklama olmadan, demir çekirdek ile toprak arasındaki değişken voltaj, demir çekirdek ile toprak arasında aralıklı arıza deşarjına neden olacaktır. Demir çekirdek tek bir noktaya topraklandığında demir çekirdek üzerinde yüzen potansiyel oluşma ihtimali ortadan kalkıyor. Bununla birlikte, demir çekirdek birden fazla topraklama noktasına sahip olduğunda, demir çekirdekler arasındaki eşit olmayan potansiyel, topraklama noktaları arasında bir dolaşım akımı oluşturacak ve demir çekirdeğin birden fazla topraklama noktasında aşırı ısınmaya neden olacaktır. Bu, demir çekirdeğin kısa devre yaptığı çok noktalı bir topraklama arızasına yol açabilir, bu da demir kaybının artmasına neden olur, bu da transformatörün performansını ve normal çalışmasını ciddi şekilde etkiler ve hatta ağır gaz etkisi nedeniyle bir açmaya neden olabilir.

Yanmış ve erimiş yerel demir çekirdek, demir talaşları arasında kısa devreye neden olabilir, demir kaybını artırabilir ve transformatörün performansını ve normal çalışmasını ciddi şekilde etkileyebilir, onarım için demir çekirdeğin silikon çelik levhalarının değiştirilmesini gerektirebilir. Bu nedenle, 1000kva yağlı 22kv güç transformatörünün birden fazla topraklama noktasına sahip olmasına izin verilmez; yalnızca tek bir temel noktasına sahip olabilir ve olması gerekir.
