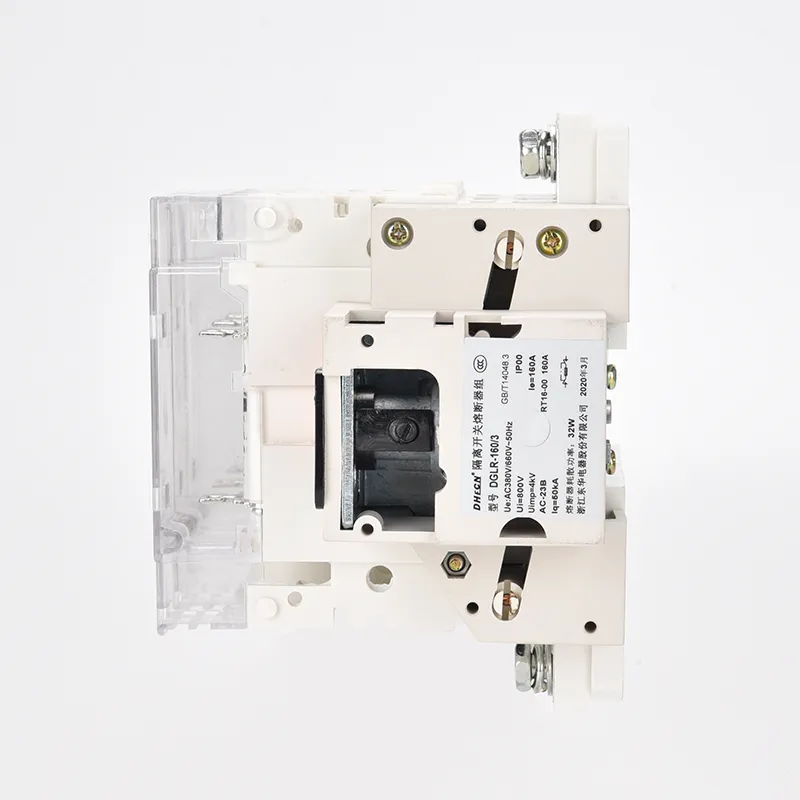

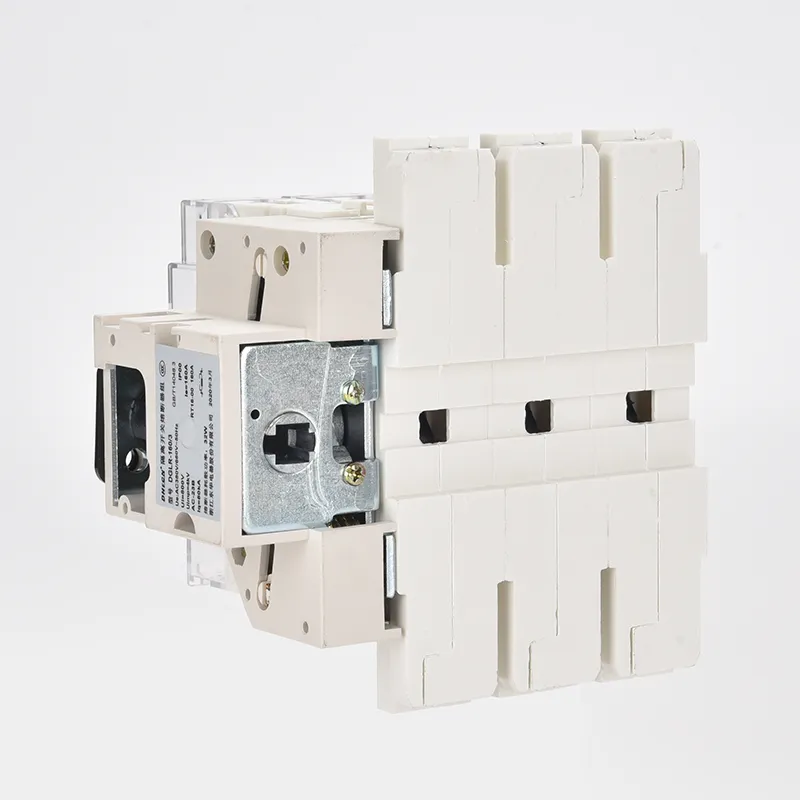

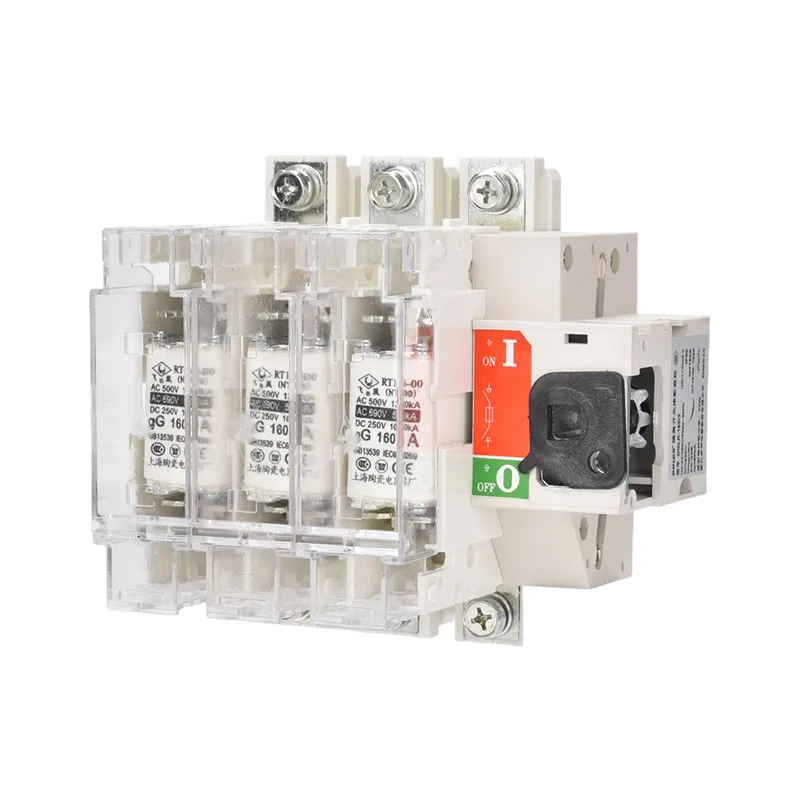

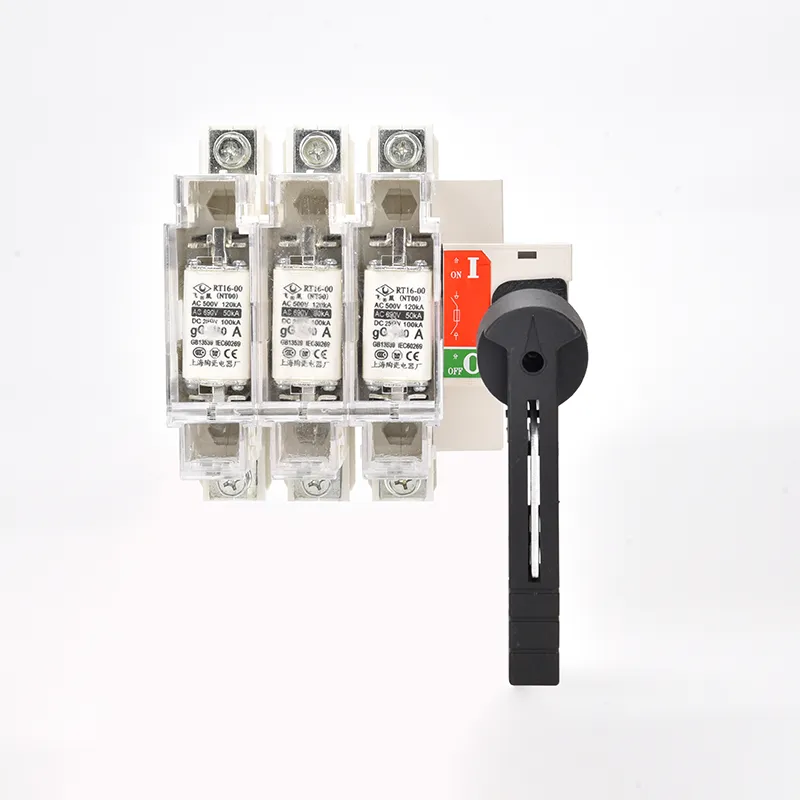

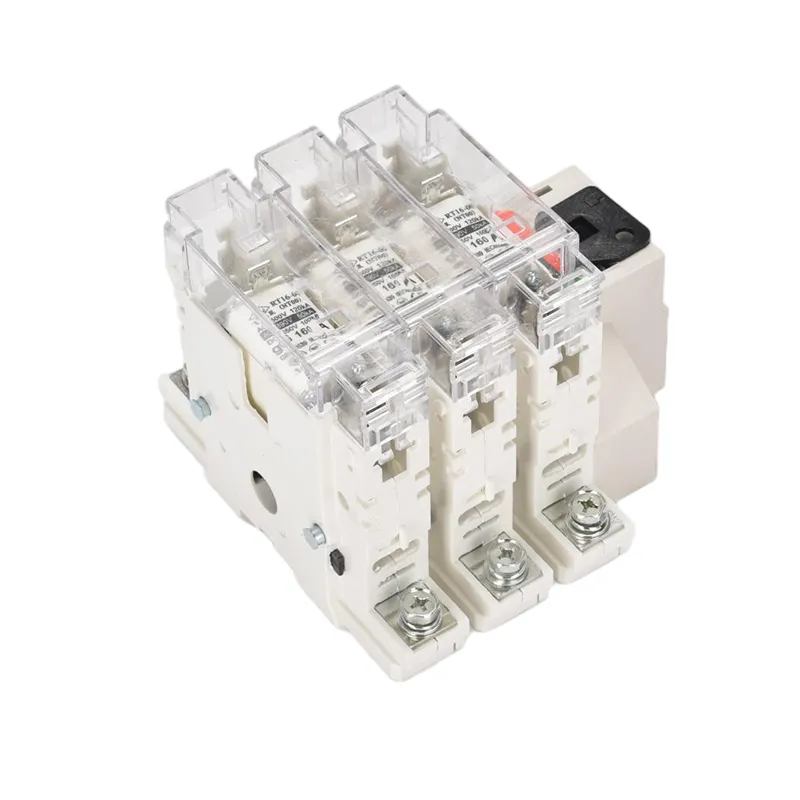

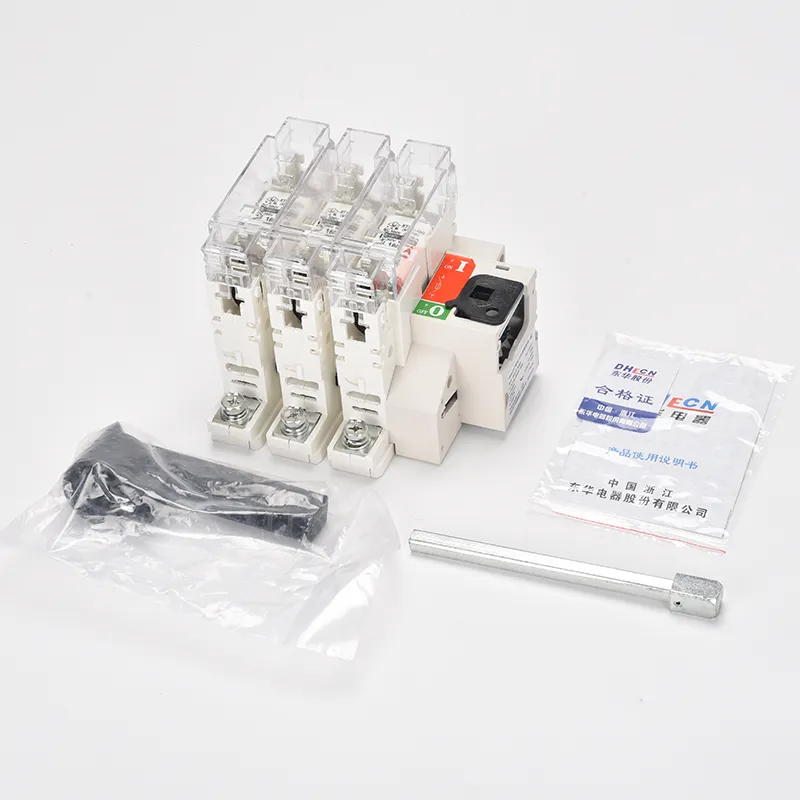

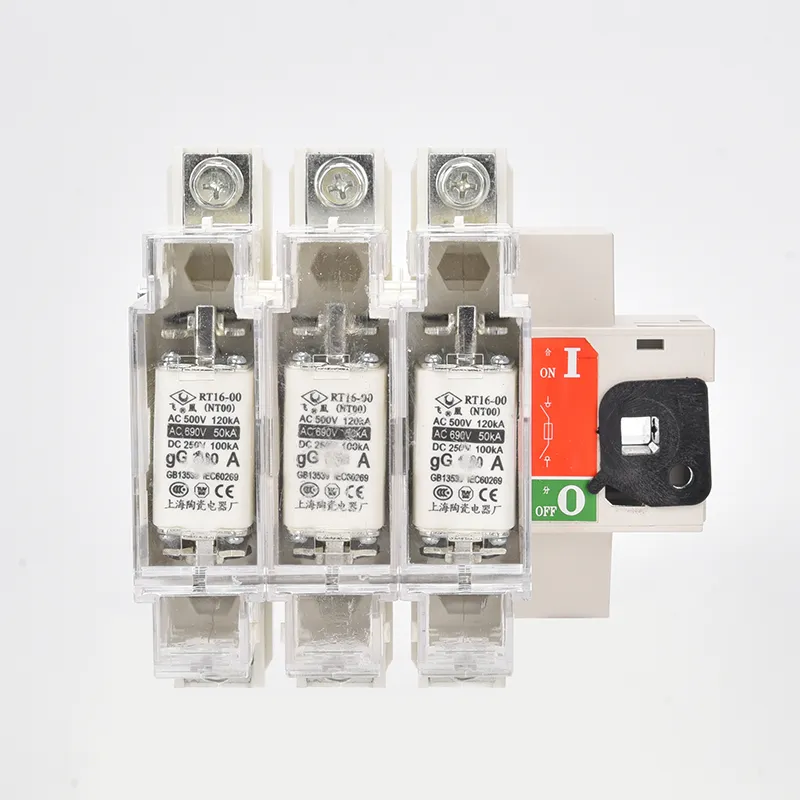

AC Üç Fazlı Sigorta İzolatör Anahtarı

Wenzhou XiFa Electric Power Equipment Co., Ltd'de üretilen her ac üç fazlı sigorta izolatör anahtarı, net bir şekilde görülebilen bir kırılma noktası, devrelerin güvenli izolasyonu ve kısa devrelere ve aşırı yüklere karşı koruma sağlayabilir. Tasarım detaylarına gösterilen bu dikkat, bakım ve günlük çalışma sırasındaki riski en aza indirir. Bu arada WenZhou XiFa, müşterilerin ürünün yaşam döngüsü boyunca hem yüksek kaliteli izolatör anahtarları hem de güvenilir destek almasını sağlamak için satılan her ac üç fazlı sigorta izolatör anahtarı için teknik destek, kurulum rehberliği ve hızlı yanıt hizmeti sağlıyor.

Talep Gönder

Ürün Açıklaması

AC üç fazlı sigorta izolatör anahtarı, izolatörün ve sigortanın işlevlerini birleştirerek hem devre ayırma hem de aşırı akım koruması sunar. Yapısal özellikleri ve avantajları şu şekilde özetlenebilir:

AC üç fazlı sigorta izolatör anahtarlarının yapısal özellikleri:

1.Kontak tasarımı: Hareketli kontak, kontak alanının genişliğine uyacak şekilde merkezde yükseltilmiş kemerli bir yapıyı benimser. Bu, sabit kontakla eşleştirildiğinde güvenilir bir iletken yol sağlar.

2.Entegre sigorta: Aşırı akım koruması sağlayan dahili sigortalarla donatılmıştır. Akım nominal değeri aştığında sigorta elemanı erir ve devrenin bağlantısını hemen keser.

3.Mekanik kilitleme: Şaft kolla bağlantılıdır ve yaylı enerji depolama mekanizması hızlı geçiş sağlar. Operasyonun hızı ve gücü, manuel çabadan bağımsız olarak tutarlı kalır.

4.Koruyucu muhafaza: Muhafaza, mükemmel dielektrik dayanımı ve güvenilir yalıtım performansı sunan cam elyaf takviyeli reçineden yapılmıştır.

AC üç fazlı sigorta izolatör anahtarlarının avantajları:

1.Kapsamlı koruma: Bir anahtarın izolasyon fonksiyonunu bir sigortanın aşırı akım korumasıyla birleştirerek kısa devrelere ve aşırı yüklere hızlı tepki verilmesini sağlar.

2.Güvenli ve güvenilir: Yüksek kesme kapasitesi, güçlü akım sınırlama özellikleri ve mekanik kilitleme özellikleri operasyonel güvenliği artırır.

3.Kolay bakım: Modüler sigorta tasarımı, bir arıza sonrasında sigorta elemanlarının tüm üniteyi değiştirmeye gerek kalmadan hızlı bir şekilde değiştirilmesine olanak tanır.

4. Uygun maliyetli: Ped monteli transformatörler gibi düşük voltajlı uygulamalar için çok uygundur ve nispeten düşük bir maliyetle istikrarlı performans sunar.

AC Three Phase Fuse Isolator Switch

Ürün Parametresi:

Çerçeve Akımı A	Sigortanın Nominal Akımı (A)	Sigorta Modu
63	10,20,30,40,50,63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300、315、400	2
630	400,500,630	3

Ön Tip

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Kenar Tipi

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Ürün Bakımı:

S: AC üç fazlı sigorta izolatör anahtarındaki sigorta nasıl çalışır?

C: Akım nominal limiti aştığında sigorta elemanı erir ve devreyi derhal keser. Bu, kabloları, transformatörleri ve ekipmanı aşırı yük veya kısa devrelerin neden olduğu hasarlardan korur.

S: AC üç fazlı sigorta ayırıcı anahtarında hangi güvenlik özellikleri bulunur?

C: Açıkça görülebilen bir kırılma noktası, operatörlerin bağlantı kesintisini görebilmesini sağlar. Mekanik kilitlemeler güvenli olmayan işlemleri önler ve sigorta elemanı anında arıza koruması sağlar.

S: Bakım ne kadar kolay?

C: Bakım basittir. Sigorta modülü değiştirilebilir, bu da arıza süresinin minimum düzeyde olduğu ve yedek parçaların daha karmaşık cihazlarla karşılaştırıldığında ucuz olduğu anlamına gelir.
