10kv 1600kva Yağlı Güç Trafosu

Wenzhou, Zhejiang eyaleti merkezli Wenzhou Xifa Electric Power Equipment Co., Ltd., güvenilirliği ile tanınan olağanüstü bir transformatör üreticisidir. Yaklaşık 20 yıldır dünya çapında kamu ve kişisel projelere yüksek kaliteli ve uygun fiyatlı transformatörler sağlıyoruz ve mükemmellik konusunda itibar kazanıyoruz. Şirket, hem yerli hem de uluslararası kaynaklardan ileri teknolojiler sunmuş, en son malzemeleri kullanmış ve 10kv 1600kva yağlı güç transformatörü üretmek için tasarımı optimize etmiştir. Bu, ürünün yapısını daha makul hale getirerek ürünün elektrik mukavemetini, mekanik mukavemetini ve ısı dağıtma kapasitesini önemli ölçüde arttırdı.

Talep Gönder

Ürün Açıklaması

10kv 1600kva yağlı güç transformatörünün çekirdeği, yüksek kaliteli soğuk haddelenmiş silikon çelik sacların istiflenmesiyle yapılır. Bu, yüksüz kaybı ve yüksüz akımı önemli ölçüde azaltır. Çekirdek, sıkılığını sağlamak ve gürültüyü en aza indirmek için birbirine bağlanmıştır. Hem yüksek gerilim hem de alçak gerilim sargıları oksijensiz bakırla sarılır. Alçak gerilim sargısı çift spiral veya dört spiral yapıyı benimserken, yüksek gerilim sargısı çok katmanlı silindirik bir yapıyı benimser.

10kv 1600kva yağlı güç transformatörü bağlantısı, harmoniklerin güç şebekesi üzerindeki etkisini azaltan ve güç kaynağı kalitesini artıran Dyn11 teknolojisini kullanır. Hizmet ömrünü uzatan tamamen kapalı bir yapıyı benimser.

10kv 1600kva yağa batırılmış güç transformatörü bakım gerektirmez ve ölçülen gerçek gürültü standarttan daha düşüktür. Sıradan yağa batırılmış transformatörlerin aksine, tamamen yalıtılmış transformatörler bir yağ tankı gerektirmez. Yağ deposundaki oluklu levhaların esnekliği sayesinde yağ hacmindeki değişiklikler otomatik olarak ayarlanabiliyor ve telafi edilebiliyor.

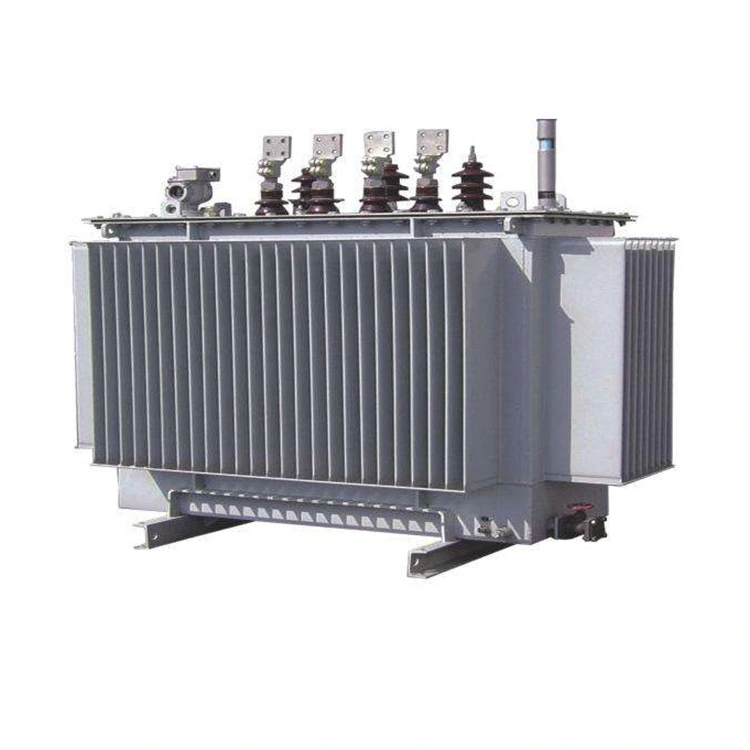

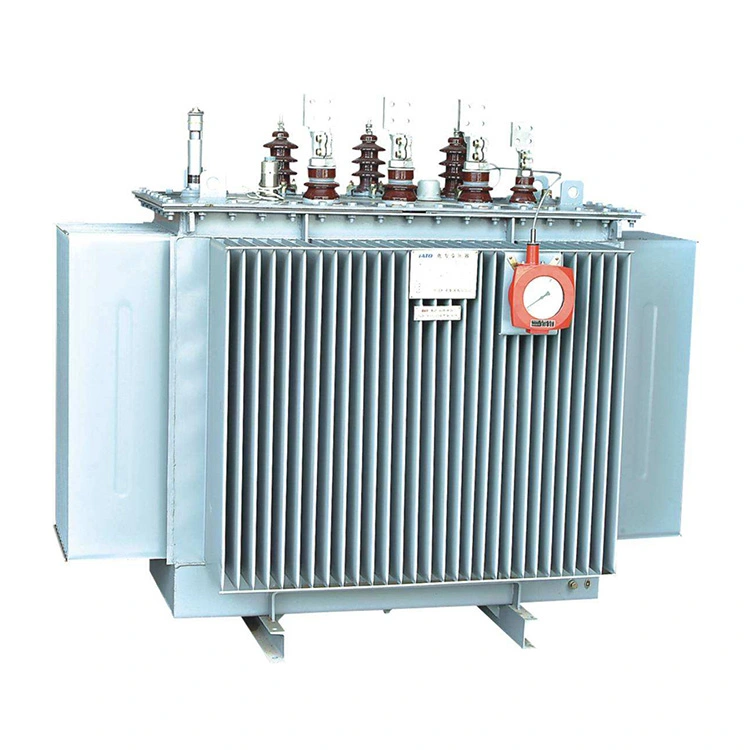

10kv 1600kva Oil Immersed Power Transformer

Teknik parametre:

Ürün Adı	10kv 1600kva yağlı güç transformatörü
Yüksek basınç(KV)	10KV
Yüksek basınçlı musluk aralığı(%)	±5 / ±2 ×2 %0,5
Düşük basınç(KV)	0,4KV
Vektör Grup Sembolü	Dyn11/Yyn0
Yük kaybı YOK(W)	1640W
Yük kaybı(W)	14500W
Yük akımı YOK (%)	%0,8
Kısa devre empedansı(%)	%4,5

10kv 1600kva yağlı güç transformatörünün özellikleri

1. Çekirdeği, iyi bir stabilite sağlayan, damgalama ve kesme işlemleri yoluyla 0,18 ila 0,3 milimetre kalınlığında yönlendirilmiş silikon çelik levhaların istiflenmesiyle yapılır.

2. Bobin saf bakırdan yapılmıştır. Yüksek voltaj devreleri için poliimid emaye tel kullanılır; alçak gerilim devreleri için ise kısa devre direnci performansını artırmak amacıyla oksijensiz bakır tel veya bakır folyo kullanılır.

3."'Dyn11' bağlantı sembolünün kullanılması, yüksek dereceli harmoniklerin etkisini önleyebilir. Dengelenmemiş yüklerin etkisine etkili bir şekilde direnç gösterir ve güç kaynağının kalitesini artırır."

4. 10kv 1600kva yağlı güç transformatörü, çekirdekteki hava kabarcıklarını gidermek için vakumlu yağ enjeksiyonu kullanır ve yalıtım performansının stabilitesini sağlar.

5. Transformatör fabrikadan çıkmadan önce sıkı denetimlere tabi tutulur ve IEC ve ISO standartlarına tamamen uygundur.

Tamamen sızdırmaz yağa batırılmış transformatörlerin üretim süreci ve yapısı, sıradan yağa batırılmış transformatörlerden farklıdır.

(1)Tamamen yalıtılmış yağa batırılmış transformatörün gövdesi, yalıtım malzemelerinden nemi ve havayı tamamen uzaklaştıran, transformatörün uzun süreli çalışma ömrünü garanti eden vakum altında yağla doldurulur.

(2) Tamamen kapalı 10kv 1600kva yağlı güç transformatörleri için, yağ deposu oluklu tip bir tank veya katlanabilir bir ısı dağıtma cihazı kullanır ve yağ deposu ortadan kaldırılır. Yağ hacmindeki değişiklik, yağ deposunun esnekliği ile telafi edilir.

Tamamen sızdırmaz yağa batırılmış transformatörün gövdesi havadan izole edildiğinden, yağ ile hava arasında temas olmaz, dolayısıyla yalıtım nemlenmeyecek ve eskime oranı büyük ölçüde azalacaktır. Sonuç olarak transformatörün güvenilirliği ve hizmet ömrü artar. Çalıştırmadan önce incelemeye gerek yoktur, böylece kullanıcılar maliyetten tasarruf edebilir.
