Sıfır Sıra CT Akım Trafosu Halka Tipi Toprak Arıza Korumasını Nasıl Geliştirir?

Makale Özeti: A Sıfır Sıra CT Akım Trafosu Halka Tipielektrik sistemlerindeki toprak arızalarını, kaçak akımları ve izolasyon anormalliklerini tespit etmek için önemli bir algılama bileşenidir. İletkenleri çevreleyen toroidal çekirdek sayesinde, faz akımlarının vektör toplamı artık sıfır olmadığında üretilen artık akımı tespit edebilir. Bu makale, çalışma prensibini, yapısını, teknik özelliklerini, uygulamalarını, seçim hususlarını ve modern güç koruma sistemleri için güvenilir üretim kalitesinin neden önemli olduğunu açıklamaktadır.

İçindekiler

1. Sıfır Sıra CT Akım Trafosu Donut Tipi Nedir?
2. Donut Tipi Sıfır Sıra CT Nasıl Çalışır?
3. Temel İnşaat Özellikleri Nelerdir?
4. Alıcılar Hangi Teknik Özellikleri Dikkate Almalıdır?
5. Sıfır Dizi CT Yaygın Olarak Nerede Kullanılır?
6. Doğru Sıfır Dizili CT'yi Nasıl Seçmelisiniz?
7. Başlıca Avantajları Nelerdir?
8. Sıfır Sıra CT Akım Trafosu Halka Tipi Hakkında SSS
9. Çözüm

Sıfır Sıra CT Akım Trafosu Donut Tipi Nedir?

Elektrik mühendisleri ve güç dağıtım profesyonelleri için, arızaların ekipman hasarına, yangın tehlikesine veya beklenmedik güç kesintilerine dönüşmeden önce tespit edilmesi için doğru kaçak akım tespiti çok önemlidir. ASıfır Sıra CT Akım Trafosu Halka Tipibu amaç için özel olarak tasarlanmıştır.

Öncelikle tek bir iletken boyunca akan akımı ölçen geleneksel bir akım transformatörünün aksine, sıfır dizi CT, toroidal çekirdeğinden geçen birden fazla iletkenin birleşik manyetik etkisini izler. Normal üç fazlı koşullar altında faz akımlarının vektör toplamı yaklaşık olarak sıfırdır. Sızıntı veya toprak arızası meydana geldiğinde, ölçülebilir bir sıfır bileşen akımı oluşturan bir dengesizlik gelişir.

tarafından sağlanan ürün bilgilerine göreXiFasıfır dizi CT'si toroidal bir çekirdek ve ikincil sargı kullanır ve toprak arıza koruması, kaçak akım tespiti, izolasyon izleme ve röle koruması gibi uygulamalar için tasarlanmıştır. Ürün 50 Hz güç sistemlerine ve farklı nötr nokta konfigürasyonlarına uygundur.

Sıfır Sıra CT Akım Trafosu Halka Tipi arayan alıcılar için, bir model seçmeden önce hem elektrik prensibini hem de fiziksel yapıyı anlamak önemlidir.

Donut Tipi Sıfır Sıra CT Nasıl Çalışır?

Çalışma prensibi CT açıklığından geçen iletkenlerin manyetik dengesine dayanmaktadır. Sağlıklı bir üç fazlı devrede akımlar normalde birbirini dengeler, dolayısıyla toroidal çekirdek içinde ortaya çıkan manyetik akı çok küçük kalır.

Bir izolasyon arızası veya toprak kaçağı meydana geldiğinde akımın bir kısmı toprağa doğru istenmeyen bir yola girer. Dolayısıyla cari denge bozuluyor. Ortaya çıkan artık manyetik akı, koruma rölesine, izleme cihazına veya diğer kontrol ekipmanına iletilebilen ikincil bir sinyali indükler.

Basitleştirilmiş tespit süreci şu şekilde anlaşılabilir:

1. Faz iletkenleri toroidal CT çekirdeğinden geçer.
2. CT, birleşik manyetik alanı sürekli olarak algılar.
3. Akım dengesizliği sıfır dizi akımı üretir.
4. İkincil sargı karşılık gelen bir elektrik sinyali üretir.
5. Koruma sistemi sinyali değerlendirir.
6. Önceden ayarlanmış koruma eşiği aşılırsa röle bir alarm başlatabilir veya devre kesintisini başlatabilir.

Bu düzenleme, her bir iletken üzerinde geleneksel bir CT gerektirmeden nispeten küçük artık akımları tespit etmek için pratik bir yöntem sağlar.

Temel İnşaat Özellikleri Nelerdir?

Halka tipi sıfır dizili CT'nin performansı büyük ölçüde manyetik çekirdeğine, sargısına, yalıtım sistemine, muhafazasına ve üretim doğruluğuna bağlıdır. XiFa, ürününün kullandığını belirtiyoroksijensiz bakır emaye telmanyetik çekirdek için sarma ve yüksek geçirgenliğe sahip silikon çelik saclar için. Bu malzeme seçimlerinin elektriksel iletkenliği, mekanik gücü ve küçük sıfır dizi akımlarına duyarlılığı desteklemesi amaçlanmaktadır.

Toroidal Manyetik Çekirdek

Dairesel çekirdek, iletkenlerin etrafında kapalı bir manyetik yol oluşturur. Yüksek manyetik geçirgenlik, CT'nin nispeten küçük artık akımlara etkili bir şekilde yanıt vermesine yardımcı olur.

İkincil Sargı

İkincil sargı, tespit edilen manyetik akıyı koruma ve izleme ekipmanı için kullanılabilir bir elektrik sinyaline dönüştürür. Sarma kalitesi, sinyal tutarlılığını ve uzun vadeli güvenilirliği doğrudan etkiler.

Yalıtım ve Kapsülleme

Ürün yapısında epoksi reçine veya silikon kauçuk muhafaza bulunabilir. Bu tür bir koruma, özellikle elektrik dağıtım ortamlarında önemli olan neme ve çevresel kirlenmeye karşı direncin arttırılmasına yardımcı olur.

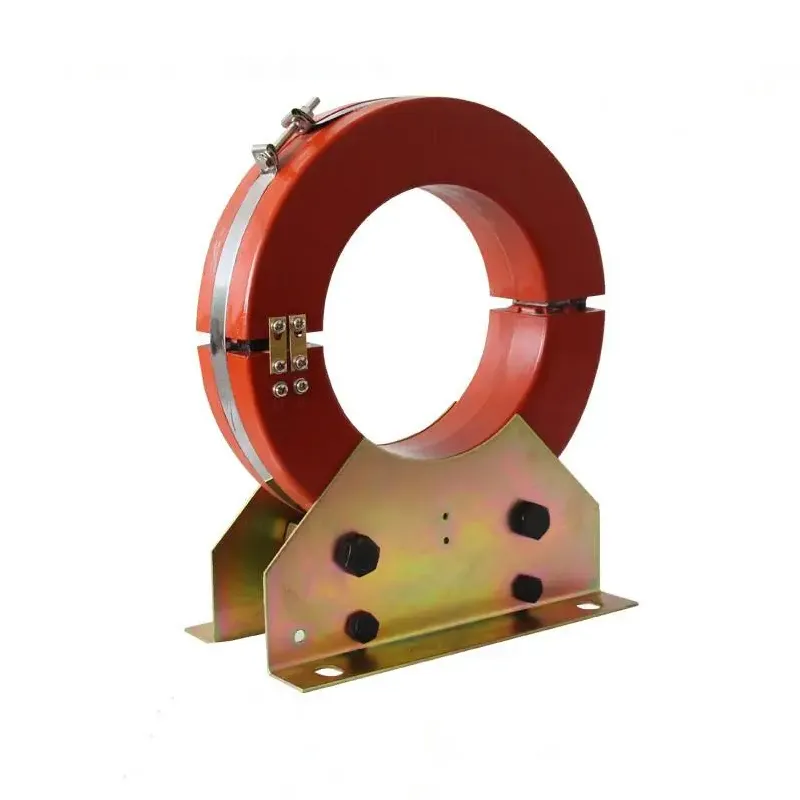

Katı Çekirdek ve Bölünmüş Çekirdek Seçenekleri

Kurulum gereksinimleri farklılık gösterebilir. Katı çekirdekli tasarımlar genellikle kabloların bağlantıdan önce CT'den geçirilmesini gerektirirken, bölünmüş çekirdekli konfigürasyonlar mevcut iletkenlerin bağlantısının kesilmesinin istenmediği yenileme projeleri için yararlı olabilir.

Alıcılar Hangi Teknik Özellikleri Dikkate Almalıdır?

BT seçimi hiçbir zaman yalnızca fiziksel çapa bağlı olmamalıdır. Elektriksel uyumluluk, röle gereksinimleri, iletken düzeni ve kurulum koşullarının tümü birlikte değerlendirilmelidir.

Üreticinin yayınlanmış spesifikasyonları, farklı röle, bağlantı, ölçek değeri ve birincil akım kombinasyonlarına sahip Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ve Φ240 versiyonları dahil olmak üzere çeşitli LXK modellerini listelemektedir. Alıcılar, sipariş vermeden önce üreticiyle tam konfigürasyonu teyit etmelidir.

Sıfır Dizi CT Yaygın Olarak Nerede Kullanılır?

Artık akımı tespit etme yeteneği, bu tip CT'yi çok çeşitli elektriksel koruma uygulamalarında faydalı kılar. Sızıntı veya toprak arızalarının erken tespitinin önemli olduğu koruma sistemlerine entegre edilebilir.

• Topraklama hatası koruması:Topraklama arızalarıyla ilişkili artık akımı tespit eder.
• Kaçak akım izleme:Anormal akım yollarını tanımlamaya yardımcı olur.
• Yalıtım izleme:Kötüleşen yalıtım koşullarının tanımlanmasını destekler.
• Güç dağıtım sistemleri:Koruma röleleri için kaçak akım bilgisi sağlar.
• Akıllı şebekeler:Akıllı izleme ve koruma sistemlerine entegre edilebilir.
• Endüstriyel ekipman:Sürekli arıza tespitinin gerekli olduğu elektrikli ekipmanların izlenmesine yardımcı olur.
• Elektrik ağlarının kurulması:Elektrik güvenliğini ve dağıtım korumasını destekler.
• Raylı toplu taşıma sistemleri:Özel elektriksel izleme sistemlerine dahil edilebilir.

XiFa, sıfır dizili CT ürünlerinin uygulama alanları arasında özellikle akıllı şebekeleri, demiryolu taşımacılığını, bina elektrik sistemlerini ve endüstriyel ekipman izlemeyi tanımlamaktadır.

Doğru Sıfır Dizili CT'yi Nasıl Seçmelisiniz?

Tedarik ekipleri için doğru modeli seçmek, mevcut en büyük çekirdeği seçmekten daha fazlasını içerir. Sistematik bir değerlendirme uyumluluk sorunlarını azaltabilir ve kurulum verimliliğini artırabilir.

1. Kablo düzenini kontrol edin.CT açıklığından geçecek iletkenlerin sayısını ve düzenini doğrulayın.
2. Gerekli açıklığı ölçün.İç çapın mevcut kablolar için yeterli açıklık sağladığından emin olun.
3. Koruma rölesini onaylayın.CT çıkışı ve röle özellikleri uyumlu olmalıdır.
4. Elektrik sistemini doğrulayın.Frekansı, nötr konfigürasyonunu, topraklama yöntemini ve diğer sistem gereksinimlerini kontrol edin.
5. Kurulum ortamını değerlendirin.Nem, kirlilik, sıcaklık ve mevcut kurulum alanı uygun yapıyı etkileyebilir.
6. Yenileme gereksinimlerini göz önünde bulundurun.Bölünmüş çekirdekli tasarımlar, mevcut kabloların kolayca çıkarılamadığı durumlarda daha fazla kolaylık sağlayabilir.
7. Üretici kalitesini inceleyin.Toplu tedarikten önce çekirdek malzemesi, sargı malzemeleri, yalıtım, test prosedürleri ve üretim tutarlılığı dikkate alınmalıdır.

Çin'deki bir üreticiden veya tedarikçiden tedarik yapan uluslararası alıcılar için, satın almadan önce teknik dokümantasyon ve model onayı alınmalıdır. CT daha büyük bir koruma sistemine entegre edilecekse bu özellikle önemlidir.

Başlıca Avantajları Nelerdir?

Düzgün seçilmiş halka tipi sıfır dizili CT, elektriksel koruma sistemleri için çeşitli pratik faydalar sağlayabilir:

• Yüksek hassasiyet:Uygun bir manyetik çekirdek, küçük artık akımların tespit edilmesine yardımcı olabilir.
• Kompakt yapı:Toroidal konfigürasyon mevcut iletkenlerin çevresine verimli bir şekilde oturabilir.
• Müdahaleci olmayan algılama:Akım tespiti, birincil sargıyı devreye seri olarak yerleştirmeden gerçekleştirilir.
• Koruma entegrasyonu:İkincil sinyaller koruma rölelerine ve izleme ekipmanına bağlanabilir.
• Esnek kurulum:Mevcut inşaat seçenekleri farklı kurulum senaryolarına uyum sağlayabilir.
• Geniş uygulama aralığı:Endüstriyel, ticari, altyapı ve güç dağıtım ortamları için uygundur.

XiFa'nın ürün tasarımı, toroidal bir çekirdeği ikincil sargı ve koruyucu mahfaza ile birleştirir; belirtilen malzeme seçimi ise iletkenliği, mekanik gücü ve manyetik duyarlılığı vurgular.

Sıfır Sıra CT Akım Trafosu Halka Tipi Hakkında SSS

Sıfır Sıra CT Akım Trafosu Donut Tipi ne için kullanılır?

Öncelikle toprak arızaları, kaçak akımlar ve izolasyon sorunlarından kaynaklanan sıfır dizi veya artık akımı tespit etmek için kullanılır. Ortaya çıkan sinyal koruma rölelerine veya izleme ekipmanına sağlanabilir.

Halka tipi CT toprak arızasını nasıl tespit eder?

İletkenler toroidal çekirdekten geçer. Dengeli koşullar altında manyetik etkileri büyük ölçüde iptal olur. Toprak arızası bir dengesizlik yaratarak CT'nin ikincil bir elektrik sinyaline dönüştürdüğü artık manyetik akı üretir.

Hangi çekirdek boyutları mevcut?

Referans verilen XiFa ürün bilgisinde Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ve Φ240 konfigürasyonlarına sahip LXK modelleri listelenmektedir. Seçilen modele ve koruma uygulamasına göre kesin özellikler doğrulanmalıdır.

Yenileme projeleri için sıfır dizi CT kullanılabilir mi?

Evet. Katı çekirdekli ve bölünmüş çekirdekli yapılar farklı kurulum gereksinimlerine hizmet eder. Kurulum sırasında mevcut kabloların bağlantısının kesilemediği durumlarda bölünmüş çekirdekli tasarım avantajlı olabilir.

Fiyat teklifi isterken ne sunmalıyım?

Tedarik ekipleri ideal olarak gerekli çekirdek açıklığını, sistem frekansını, iletken düzenlemesini, röle modelini, bağlantı yöntemini, birincil akım gereksinimlerini, kurulum ortamını ve miktarını sağlamalıdır. Bu ayrıntıların sağlanması, Çin'deki bir üreticinin veya tedarikçinin uyumlu bir yapılandırmayı daha etkili bir şekilde önermesine yardımcı olur.

Çözüm

A Sıfır Sıra CT Akım Trafosu Halka Tipikaçak akım tespitine odaklanmış ve pratik bir yaklaşım sunarak toprak arıza koruması, kaçak izleme, izolasyon denetimi ve akıllı elektrik koruması açısından değerli kılar. Toroidal çekirdeği, ikincil sargısı, yalıtım yapısı ve kurulum konfigürasyonunun tümü sistem performansını etkiler. XiFa'nın yayınlanan ürün bilgisinde yüksek geçirgenliğe sahip silikon çelik, oksijensiz bakır emaye tel, birden fazla LXK çekirdek boyutu ve 50 Hz güç sistemleriyle uyumluluk vurgulanıyor.

Güvenilir bir kaynak kullanıyorsanızSıfır Sıra CT Akım Trafosu Halka TipiYeni bir enerji dağıtım projesi, koruma sistemi veya güçlendirme uygulaması için,bize UlaşınTeknik gereksinimlerinizi, model seçiminizi ve teklifinizi tartışmak için XiFa'da. Sistem parametrelerinizi önceden sağlamak, ürün eşleştirmeyi ve tedariki hızlandırmanıza yardımcı olabilir.
