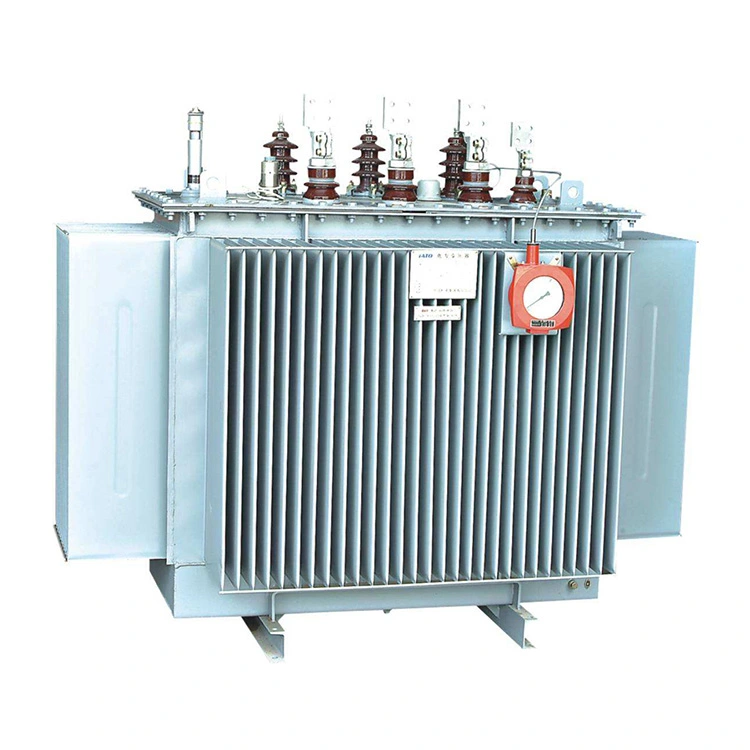

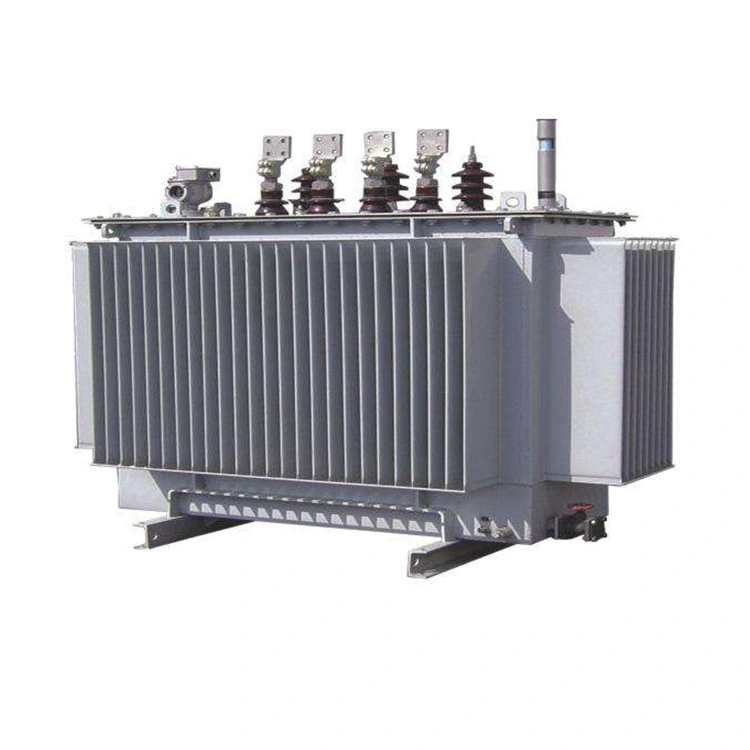

11kv 1000 Kva Yükte Kademe Değiştirme Güç Trafosu

11kv 1000 kva yük kademe değişimli güç transformatörünün çekirdeğinde yüksek kaliteli tane yönelimli soğuk haddelenmiş silikon çelik saclar kullanılır. Yapı tamamen eğimli ve deliksizdir ve çekirdek, üç veya beş dikişli, çok seviyeli basamaklı bir şekle sahiptir. Hava kaybı ve gürültü azdır. Haddelenmiş çekirdek, özel ekipman kullanılarak dikişsiz olarak doğrudan haddelenir, manyetik direnci azaltır ve düşük hava kaybı sağlar.

Sargılarda yüksek kaliteli bakır tel kullanılır. Oksijensiz bakır çubukların veya bakır bobinlerin çekilmesiyle yapılırlar. Formları arasında silindirik, yeni spiral ve bölünmüş tipler vb. yer alır; bu, 11kv 1000 kva yük kademesi değişimli güç transformatörünün yeterli elektriksel dayanıma, mekanik dayanıma ve ısı dağıtma kapasitesine sahip olmasını sağlar.

Yağ deposu, birbirine kaynaklanmış yüksek kaliteli çelik plakalardan yapılmıştır. Isı dağıtma bileşenlerinde çip tipi ısı emiciler, genleşmeli ısı emiciler veya oluklu yağ depoları kullanılır. Yağ deposu fabrikada güvenilir sızdırmazlık testlerine tabi tutulur. İç ve dış yüzeyler asitle yıkanıp fosfatlandıktan sonra, 11kv 1000 kva yük kademe değiştirme güç transformatörü, hem korozyona dayanıklı hem de zarif olan üç taban ve bir yüzey kaplama ile boyanır.

Teknik özellikler:

S: Yük kademesi değişimli güç transformatörlerinde neden 11kv 1000 kva'nın çekirdeği olarak silikon çelik saclar kullanılıyor?

C: Ortak transformatör çekirdekleri genellikle silikon çelik saclardan yapılır. Silikon çeliği, silikon içeriği %0,8 ile %4,8 arasında değişen, silikon içeren bir çelik türüdür. Silikon çeliğin bir transformatörün çekirdeği olarak kullanılması, silikon çeliğin kendisinin oldukça manyetik bir malzeme olmasından kaynaklanmaktadır. Enerji verilmiş bir bobinde, büyük bir manyetik indüksiyon yoğunluğu üretilebilir, böylece transformatörün hacmi azaltılabilir.

Gerçekte, 11kv 1000 kva yük kademe değiştirme güç transformatörünün alternatif akım koşulu altında çalıştığını biliyoruz. Güç kaybı yalnızca bobinin direncinde meydana gelmez, aynı zamanda alternatif elektromanyetik etki nedeniyle demir çekirdekte de mevcuttur. Demir çekirdekteki güç kaybına genellikle "demir kaybı" denir ve iki nedenden kaynaklanır: biri "histerezis kaybı", diğeri ise "girdap akımı kaybı".

Histerezis kaybı, histerezis fenomeni nedeniyle mıknatıslanma sırasında çekirdek tarafından üretilen demir kaybıdır. Bu kaybın büyüklüğü malzemenin manyetik histerezis döngüsü tarafından çevrelenen alanla orantılıdır. Silikon çeliğin manyetik histerezis döngüsü dardır, bu nedenle onu bir transformatörün çekirdeği olarak kullanmak daha az histerezis kaybına neden olur ve bu da ısıtma derecesini önemli ölçüde azaltır.

Bu arada, silikon elemanların varlığı nedeniyle silikon çeliği, demir çekirdek malzemesinin direncini önemli ölçüde artırabilir, demir çekirdek içindeki alternatif manyetik alan tarafından üretilen indüklenen girdap akımlarını etkili bir şekilde bastırabilir ve girdap akımı kayıplarını büyük ölçüde azaltabilir.

Silikon çelik levhaların lamine ve istiflenmiş yapısı, kendi düşük kayıp özellikleriyle birleştiğinde, 11kv 1000 kva yük kademe değişimli güç transformatörü demir çekirdeğinin, güç frekansı AC koşulları altında daha düşük sıcaklık artışına sahip olmasını ve enerjiyle daha verimli ve istikrarlı çalışmasını sağlar.
