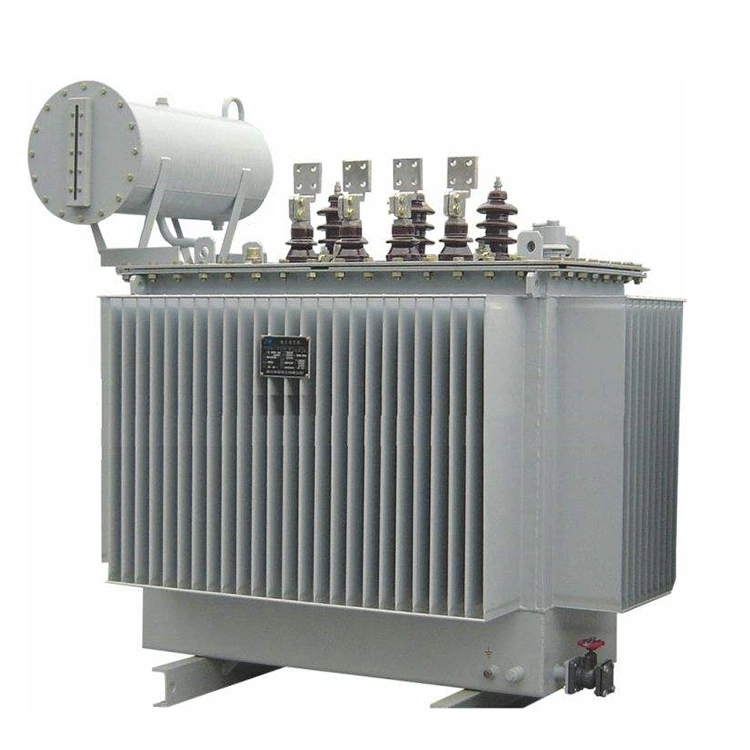

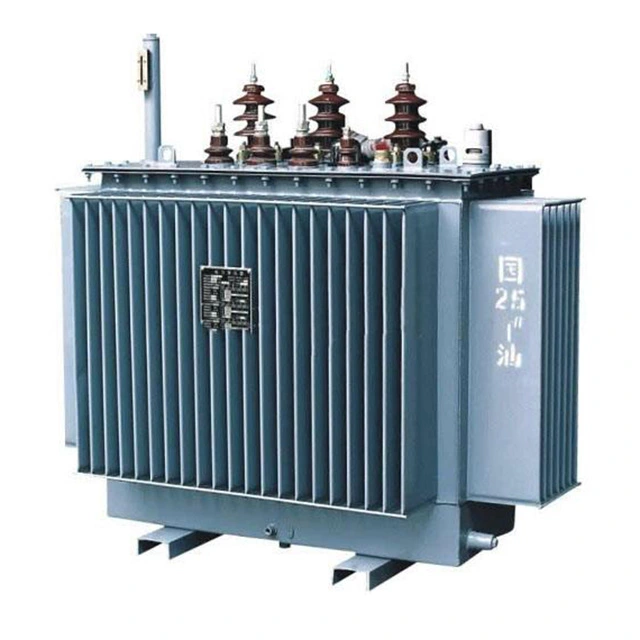

Elektrikli 3 Fazlı 10kv 400kva Güç Trafosu

Elektrikli 3 Fazlı 10kv 400kva Güç Transformatörü esas olarak çekirdek, sargılar, yağ deposu, soğutma cihazı ve koruma cihazı gibi bileşenlerden oluşur. Çekirdeklerin tümü bir çekirdek tipi yapıyı benimser ve çekirdek tipi yapı genellikle örtüşen montaj sürecini kullanır. Sargılar, üç fazlı güç transformatörünün devre kısmıdır.

3 fazlı 10kv 400kva güç transformatörünün yüksek ve alçak gerilim burçları iletken içeren porselen yalıtımlı tüplerdir. Transformatörün primer ve sekonder sargılarının bağlantı ve çıkış uçlarını sabitlemek ve yalıtmak için kullanılırlar.

Yağ deposu, bir tank gövdesi, bir tank kapağı, bir ısı dağıtma cihazı ve bir yağ boşaltma valfinden oluşur. Başlıca görevleri transformatörü bir bütün haline getirmek ve ısı dağılımını sağlamaktır. İçeride sargılar, bir çekirdek ve transformatör yağı bulunur.

3 fazlı 10kv 400kva güç transformatörünün yağı yalnızca dolaşımlı soğutma ve ısı dağıtımı işlevlerine sahip olmakla kalmaz, aynı zamanda bir yalıtım etkisine de sahiptir. Sargılar ile tank gövdesi (tank duvarları ve tank tabanı) arasında belirli bir mesafe vardır ve bu mesafe, tanktaki yağın yalıtım tabakası ile izole edilir.

Patlamaya dayanıklı boru, işlevi yakıt deposundaki patlama kazalarını önlemektir. Kademe değiştirici, transformatörün çıkış voltajını ayarlamak amacıyla transformatör sargılarındaki dönüş sayısını değiştirmek için kullanılır. 3 fazlı 10kv 400kva güç transformatörünün voltajı düzenleme yöntemi, sargılarından birine kademeler ayarlamak, sarımdaki sarımların bir kısmını çıkarmak veya eklemek, böylece sarım sayısını değiştirmek ve voltaj oranını değiştirme amacına ulaşmaktır.

Teknik parametre:

S: 3 fazlı 10kv 400kva güç transformatörünün çekirdeği ısıyı nasıl dağıtır?

C: Bir transformatörün normal çalışması sırasında çekirdek, demir kaybından dolayı ısı üretir. Çekirdeğin ağırlığı ve hacmi ne kadar büyük olursa, o kadar fazla ısı üretir. Transformatör yağı sıcaklığı 95 derecenin üzerinde olduğunda yaşlanmaya eğilimlidir, dolayısıyla çekirdeğin yüzey sıcaklığı mümkün olduğunca bu sıcaklığın altında tutulmalıdır. Bu, çekirdeğin ısı dağıtma yapısının çekirdeğin ısısını hızla dağıtmasını gerektirir. Isı dağıtma yapısı esas olarak çekirdeğin ısı dağıtma yüzeyini arttırmaktır. Çekirdeğin ısı dağılımı esas olarak çekirdeğin yağ kanalı ısı dağılımını ve hava kanalı ısı dağılımını içerir.

Büyük kapasiteli yağa batırılmış transformatörlerde, ısı dağıtma etkisini arttırmak için genellikle çekirdeğin laminasyonları arasına yağ kanalları yerleştirilir. Yağ kanalları iki tiptir; biri silikon çelik saclara paralel, diğeri ise çelik saclara diktir. İkinci düzenleme daha iyi ısı dağıtma etkisine sahiptir, ancak yapı daha karmaşıktır.

Kuru tip transformatörlerde çekirdek havayla soğutulur. Çekirdek sıcaklığının izin verilen değeri aşmamasını sağlamak için demir çekirdekli kolonlara ve boyunduruklara genellikle hava kanalları yerleştirilir.
