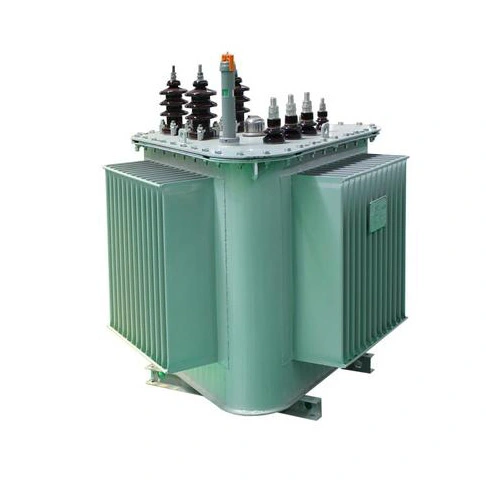

Güç Trafosu 200kva, 15kv'dan 0,4kv'ye

Wenzhou Xifa Electric Power Equipment Co., Ltd., zengin üretim ve üretim deneyimine sahip, 200kva güç transformatörünün 15kv ila 0,4kv üreticisi ve tedarikçisidir. 2006 yılından bu yana şirket, sürekli olarak temel prensibi olarak kaliteye odaklanmıştır ve rekabetçi fiyatları korurken mükemmel kalitede ürünler sunmaya kendini adamıştır. Şirket, müşteri odaklı hizmetler sunmakta ve müşterileriyle ortaklıklar kurmaya değer vermektedir. Ve müşterilerimizin farklı ihtiyaçlarını karşılamak için seri üretim kapasitesine sahibiz.

Talep Gönder

Ürün Açıklaması

güç transformatörü 200kva x 15kv ila 0,4kv, nominal kapasitesi 200 kva, giriş voltajı 15 kv ve çıkış voltajı 0,4 kv olan bir güç transformatörü türüdür.

Şirketimiz, yüksek kaliteli soğuk haddelenmiş silikon çelik levhalar halinde işlenen ve daha sonra bir araya istiflenen, yüksek manyetik iletkenliğe sahip silikon çelik kullanır. Sargı bobinleri ve yeni yalıtım malzemeleri ve işlemleri için folyo kullanan 200kva x 15kv ila 0,4kv arası güç transformatörü, yüksek sıcaklık direnci, şok direnci ve tamamen yalıtılmış bir yapı tasarımına sahiptir.

Tamamen sızdırmaz yapının tasarımı, stabil trafo yağı kalitesini garanti eder, bakım döngüsünü uzatır ve aynı zamanda, oluklu levha tipi ısı emicilerden oluşan genel yağ tankı, mükemmel hava koşullarına dayanıklı olan fosfatlama ve çok katmanlı pas önleyici püskürtme işlemleri kullanılarak üretilir.

200kva x 15kv ila 0,4kv güç transformatörünün bağlantı grubu, harmoniklerin güç şebekesi üzerindeki etkisini azaltan ve güç kaynağı kalitesini artıran Dyn11'dir.

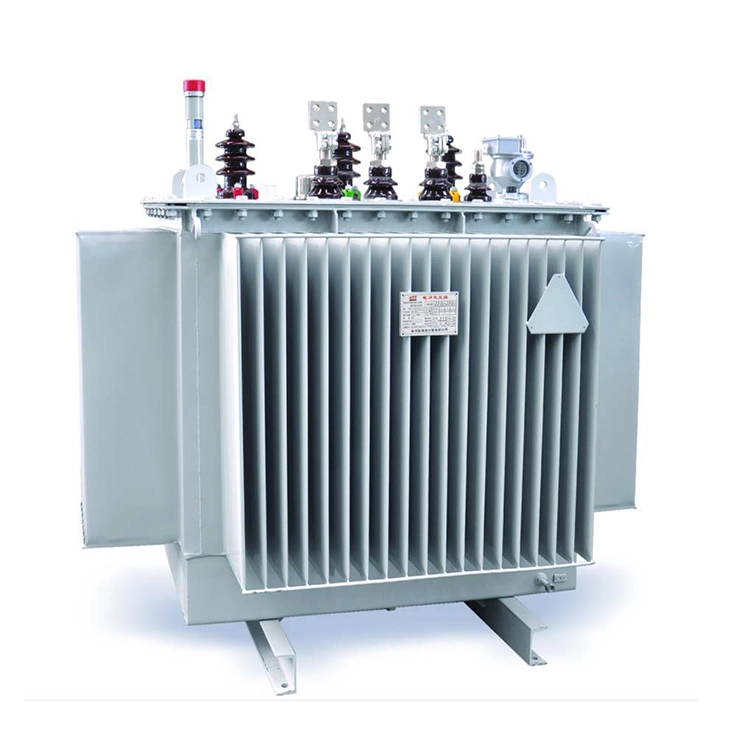

Power Transformer 200kva By 15kv To 0 4kv

Teknik parametre:

Ürün adı	güç trafosu 200kva 15kv'dan 0.4kv'ye
Yüksek voltaj	15 kV
Düşük voltaj	0,4 kV / 400 V
Katılma grubu	Dyn11
Kısa devre empedansı	İngiltere = %4
Soğutma türü	ONAN / Petrol Doğal Hava Doğal
Yüksüz kayıp	P₀ ≈ 330 W
Yük kaybı@75°C	Pₖ ≈ 2860 W

S: Fabrikadan ayrılmadan önce 200kva'lık bir transformatöre 15kv ila 0,4kv arasında hangi denetim öğeleri uygulanmalıdır?

C: Transformatörün istikrarlı ve verimli çalışmasını sağlamak için, transformatör üretilmeden önce üzerinde bir dizi test yapılacaktır. DC direnç testi için, yüksek ve alçak gerilimdeki üç fazlı sargıların DC direncini ölçün, üç fazlı denge oranını kontrol edin ve kopmuş kablolar ve kötü lehimleme sorunlarını giderin. Gerilim oranı testi için gerçek 15kV/0,4kV oranını ölçün, kademe konumunun doğruluğunu onaylayın ve dönüş sayısında hata olmadığını teyit edin. Yalıtım direnci testi için, yüksek ve alçak gerilim ile yüksek ve alçak gerilim ile toprak arasındaki yalıtımı ölçmek için çok işlevli bir ölçüm cihazı kullanın ve yalıtımın nitelikli olup olmadığını belirleyin. Güç frekansı dayanım gerilimi testi, yalıtım gücünü vb. değerlendirmek için yüksek ve alçak gerilim ile toprağa, alçak gerilim ile toprağa ve yüksek ile alçak gerilim arasındaki dayanım gerilimi testini geçer.

S: Yeni kurulan veya fazla taşınan 200 kva güç transformatörlerinde 15 kv'dan 0,4 kv'a kadar işletmeye alınmadan önce darbe kapatma testinin yapılması neden gereklidir?

C: Elektrik şebekesindeki yüksüz transformatörlerin çıkarılması, aşırı çalışma voltajına neden olacaktır. Küçük bir akım topraklama sisteminde bu aşırı voltajın genliği, nominal faz voltajının 3 ila 4 katına ulaşabilir; Büyük bir topraklama sisteminde işletme aşırı geriliminin genliği de nominal faz geriliminin 3 katına ulaşabilir. Bu nedenle, transformatörün yalıtımının çalışma sırasında nominal gerilime ve operasyonel aşırı gerilime dayanıp dayanamayacağını test etmek için, 200kva ila 15kv ila 0,4kv güç transformatörleri devreye alınmadan önce birkaç darbe kapatma testi gerçekleştirilmelidir.

Ayrıca yüksüz transformatör devreye alındığında, nominal akımın 6 ila 8 katına ulaşabilen bir uyarma darbe akımı oluşacaktır. Uyarma dalgalanma akımı büyük bir elektrodinamik kuvvet oluşturacağından, darbe kapatma testinin gerçekleştirilmesi aynı zamanda güç transformatörlerinin 200kva ila 15kv ila 0,4kv mekanik mukavemetinin ve röle korumasının arızalanıp arızalanmayacağının değerlendirilmesi için etkili bir önlemdir.
