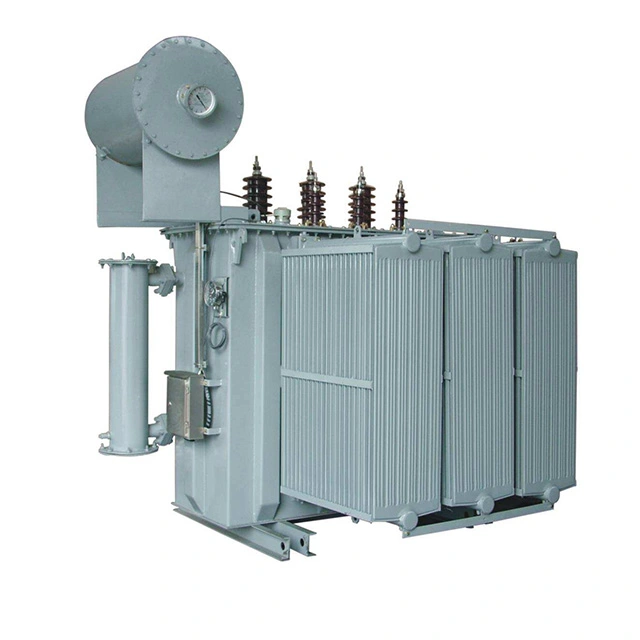

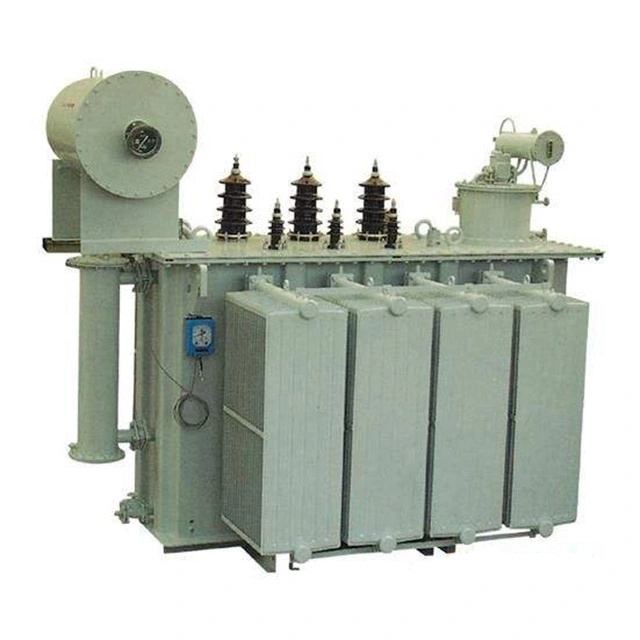

Dış Mekan Güç Trafosu 10 Mva 33 ila 6,6 Kv

10 mva kapasiteye ve 33 ila 6,6 kv voltaj aralığına sahip 10 mva (33 ila 6,6 kv) dış mekan güç transformatörü, bir tür dış mekan güç transformatörüdür. Nominal gerilimi 10 mva'dır ve yüksek gerilim tarafı 33 kv, alçak gerilim tarafı ise 6,6 kv'dir. Endüstriyel ve madencilik işletmelerinin yanı sıra endüstriyel parklara yönelik orta ölçekli bir transformatör ekipmanıdır ve IEC standartlarına tamamen uygundur. Dış mekan güç transformatörü 10 mva 33 ila 6,6 kv esas olarak sargıları, demir çekirdeği ve yalıtım yağını üç parçadan tamamlar.

Sargılar transformatörün elektriksel kısmıdır. Genellikle yalıtımlı düz bakır telin veya yuvarlak bakır telin bir sarma kalıbı üzerine sarılmasıyla yapılır. Sargılar, 10 mva 33 ila 6,6 kv dış mekan güç transformatörünün demir çekirdekli kolonuna monte edilir. Alçak gerilim sargıları iç katmandadır ve yüksek gerilim sargıları, alçak gerilim sargısının dışına monte edilir. Alçak gerilim sargıları ile demir çekirdek arasında ve yüksek gerilim sargıları ile alçak gerilim sargıları arasında, yalıtım elde etmek amacıyla bunları ayırmak için manşonlar yapmak üzere yalıtım malzemeleri kullanılır.

Demir çekirdek, 10 mva 33 ila 6,6 kv dış mekan güç transformatörünün ana manyetik yol kısmıdır. Genellikle 0,35 veya 0,5 mm kalınlığında sıcak haddelenmiş veya soğuk haddelenmiş silikon çelik levhalar içeren ve yalıtım boyası ile kaplanmış silikonun istiflenmesiyle yapılır. Demir çekirdek iki kısma ayrılmıştır: demir çekirdek kolonu ve boyunduruk. Demir çekirdekli kolon sargı ile donatılmıştır ve boyunduruk manyetik devreyi kapatmak için kullanılır. Demir çekirdek yapısının temel formları kalp tipi ve kabuk tipini içerir.

Teknik parametre:

10 mva 33 ila 6,6 kv dış mekan güç transformatörünün çeşitli kurulum biçimleri nelerdir?

Enerji mühendisliğinde, dış mekan transformatörlerinin kurulumu temel olarak iki biçimden oluşur: direğe monteli kurulum ve yere monteli kurulum. Hangi yöntem benimsenirse benimsensin, güvenlik her zaman önce gelir. Transformatörün etrafındaki en belirgin yere, yoldan geçenlere yaklaşmamalarını hatırlatacak dikkat çekici bir uyarı levhası asılmalıdır.

Zemine monte edilen 10 mva 33 - 6,6 kv arası dış mekan güç transformatörü için, etrafına yüksekliği 1,7 metreden az olmayan koruyucu bir çit eklenmeli ve çit ile transformatör platformu arasında yeterli güvenli çalışma alanı bulunmalıdır.

Direklere veya kulelere kurulum için tüm yüksek ve alçak gerilim kablolarının yalıtımlı iletkenler kullanması gerekir ve alçak gerilim kısmında da çıplak baralar kullanılabilir. Pas ve korozyonu önlemek için kullanılan tüm demir parçalar galvanizlenmelidir.

Kurulum zeminde yapılıyorsa taban yüksekliği genellikle 500 mm civarında ayarlanır. Bu taban tipik olarak tuğla veya dökülmüş beton kullanılarak yapılır ve daha sonra yüzey 1:2 çimento harcı ile düzeltilir. Transformatörün çalışma yolu olarak hizmet vermesi için yüzeye yassı çelik veya kanal çeliğinin döşenmesi gerekir.

Kurulum sırasında, rayın düz olduğundan ve stabil çalışmayı sağlamak için ray açıklığının transformatörün tekerlek açıklığıyla mükemmel şekilde eşleştiğinden emin olmak önemlidir.
