Makale Özeti
Bir seçimHava Devre Kesici ACBsadece mevcut derecelendirmeleri eşleştirmekle ilgili değil. Mühendisler, panel imalatçıları, fabrika sahipleri, proje yüklenicileri ve satın alma ekipleri için asıl zorluk, ekipmanı koruyabilecek, arıza süresini azaltabilecek, şalt donanımı tasarımına uyum sağlayabilecek, gelecekteki yük artışını destekleyebilecek ve yıllarca çalıştıktan sonra bile güvenilir kalabilecek bir kesici seçmektir. Bu makale, Açık Tip Devre Kesici ACB'nin nasıl çalıştığını, yaygın olarak nerede kullanıldığını, hangi spesifikasyonların en önemli olduğunu ve alıcıların seçim sırasında maliyetli hatalardan nasıl kaçınabileceğini açıklamaktadır. Ayrıca, aşağıdakilerle çalışmak için pratik satın alma hususlarını da tanıtmaktadır:Wenzhou Xifa Elektrik Ekipmanları Co, Ltdendüstriyel ve ticari güç sistemleri için ACB çözümleri tedarik ederken.
İçindekiler
Alçak gerilim güç dağıtım sisteminde ana kesici genellikle satın alma listesindeki tek bir öğe olarak ele alınır. Bu, olaya riskli bir bakış açısıdır. Açık Tip Devre Kesici ACB genellikle giriş paneli, ana dağıtım kabini, jeneratör çıkış paneli, trafo ikincil tarafı veya büyük besleme devresi gibi sistemin kritik bir noktasına kurulur. Düzgün bir şekilde açılmadığında sonuç küçük bir elektrik arızası olmayabilir. Üretimin durmasına, ekipman hasarına, yangın riskine veya pahalı acil bakıma neden olabilir.
Birçok alıcı, ACB'yi yalnızca 630A, 1000A, 1600A, 2000A veya 3200A gibi mevcut derecelendirmeye göre arar. Mevcut derecelendirme elbette önemlidir, ancak hikayenin tamamı bu değildir. Kesici ayrıca kurulum sahasının kısa devre seviyesine, yükün koruma gereksinimlerine, şalt yapısına, çalışma ortamına ve tesisin bakım planına da uygun olmalıdır.
İyi bir Hava Devre Kesici ACB, elektrik sistemine anormal akımı kesmek için kontrollü bir yol sağlar. Kabloları, baraları, transformatörleri, jeneratörleri, motorları ve aşağı akış ekipmanlarını korur. Daha da önemlisi bakım ekiplerine güven verir. Kararlı mekanik harekete, doğru açmaya ve net koruma ayarlarına sahip bir kesici etrafında bir sistem kurulduğunda, tüm dağıtım odasının yönetimi daha kolay hale gelir.
Gerçek satın alma sorusu basitçe “Kırıcı ne kadar?” değildir. Daha iyi bir soru şudur: "Bu kesici, mümkün olan en kötü zamanda bir arıza meydana geldiğinde sistemimi yine de doğru şekilde koruyacak mı?"

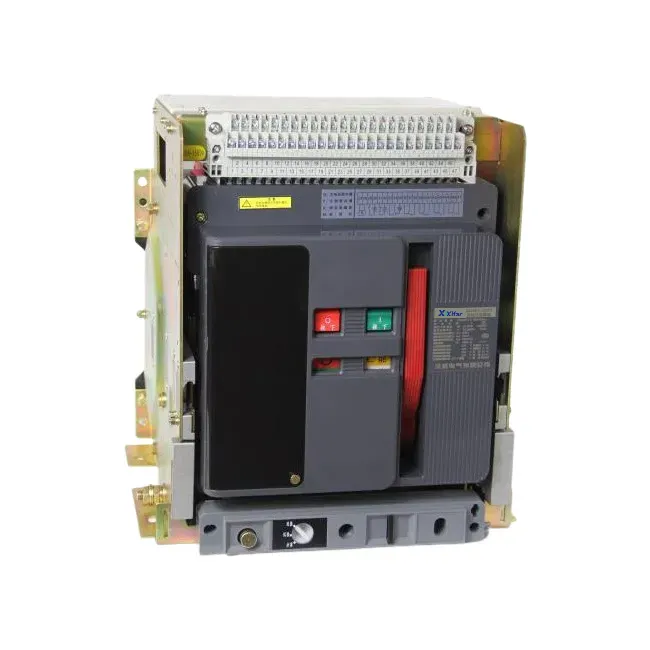

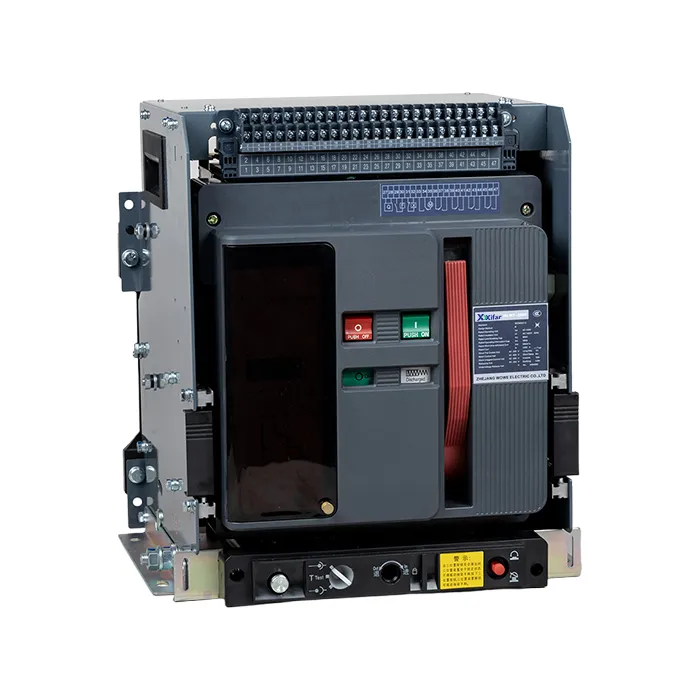

Havalı Devre Kesici ACB, ark söndürme ortamı olarak havayı kullanan düşük voltajlı bir anahtarlama ve koruma cihazıdır. Arıza kesintisi sırasında kontaklar ayrıldığında bir elektrik arkı oluşur. Kesici, akım güvenli bir şekilde kesilene kadar arkı ark oluklarından yönlendirir ve soğutur. Bu tasarım, ACB'leri güvenilirliğin, bakımın ve ayarlanabilir korumanın önemli olduğu yüksek akımlı alçak gerilim uygulamaları için uygun hale getirir.
Pratik kullanımda, Açık Devre Kesici ACB birçok önemli işlevi yerine getirebilir. Devreyi manuel veya elektriksel olarak açıp kapatabilir. Açma ünitesinin konfigürasyonuna bağlı olarak aşırı yük, kısa devre, düşük gerilim veya toprak hatası koşulları oluştuğunda otomatik olarak açma yapabilir. Birçok modern elektrik sisteminde akıllı açma üniteleri aynı zamanda ölçümü, iletişimi, arıza kayıtlarını ve ayarlanabilir koruma eğrilerini de destekler.
Daha küçük kesicilerle karşılaştırıldığında, daha yüksek çerçeve akımlarını ve daha güçlü arıza kesintisi gereksinimlerini karşılayabildiği için ana güç dağıtım seviyesi için genellikle bir ACB seçilir. Ayrıca, özellikle çekmeceli tasarım kullanıldığında, büyük elektrik dolaplarının incelenmesi ve bakımı da daha kolaydır. Uzun süreli arıza sürelerini karşılayamayan tesisler için bu sürdürülebilirlik küçük bir avantaj değildir.
Alıcılar, Havalı Devre Kesici ACB'yi bulamadıkları için nadiren zorluk yaşarlar. Kağıt üzerinde çok fazla model birbirine benzediği için zorlanıyorlar. Düşük bir fiyat ilk başta çekici görünebilir, ancak yanlış seçim uyumsuzluğa, kurulumda gecikmeye, aşırı ısınmaya, rahatsız edici açmalara, zayıf seçiciliğe veya satış sonrası desteğin zor olmasına yol açabilir.
Panel imalatçıları için boyutsal uyumluluk genellikle büyük bir endişe kaynağıdır. Kabin tasarımına uymayan bir kesici, bara düzenini, kapı açıklığını, çalıştırma kolunun konumunu ve bakım alanını etkileyebilir. Fabrika kullanıcıları için en büyük endişe genellikle istikrarlı çalışmadır. Gerektiğinde devreye giren, sistem sağlıklı olduğunda kapalı kalan ve gereksiz kesinti olmadan servis yapılabilecek bir kesiciye ihtiyaçları var.
Yükleniciler için teslimat hızı ve dokümantasyon da önemlidir. Bir proje, sevkıyattan önce ürün fotoğrafları, çizimler, bağlantı şemaları, test raporları, sertifikalar, isim plakası ayrıntıları ve paketleme bilgileri gerektirebilir. Tedarikçi net bir şekilde yanıt veremezse proje takvimi olumsuz etkilenebilir.
| Alıcı Endişesi | Neden Önemlidir? | Sipariş Vermeden Önce Neleri Onaylamanız Gerekir? |
|---|---|---|
| Mevcut derecelendirme uyuşmazlığı | Küçük boyutlu bir kesici aşırı ısınabilir veya çok sık atabilir, büyük boyutlu bir kesici ise koruma doğruluğunu azaltabilir. | Nominal akım, çerçeve boyutu, yük türü, gelecekteki genişleme payı. |
| Yetersiz kırma kapasitesi | Kesici, kurulum noktasında yüksek arıza akımını güvenli bir şekilde kesemeyebilir. | Icu, Ics, saha kısa devre hesabı, trafo kapasitesi. |
| Yanlış kurulum yapısı | Kesici şalt sistemine uymayabilir veya bakımı zahmetli olabilir. | Sabit tip veya çekmeceli tip, boyutlar, panel kesiti, bara bağlantısı. |
| Yanlış koruma ayarı | Zayıf koordinasyon, gereksiz kapatmalara veya doğru arıza bölgesinin izole edilememesine neden olabilir. | Açma ünitesi tipi, uzun süreli gecikme, kısa süreli gecikme, anlık ve toprak arıza ayarları. |
| Zayıf teknik destek | Alıcılar kurulum, test veya devreye alma sırasında gecikmelerle karşılaşabilir. | Tedarikçi yanıt hızı, çizimler, kılavuzlar, kablolama desteği, satış sonrası servis. |
Profesyonel bir Açık Devre Kesici ACB seçimi katalog sayfasıyla değil elektrik sistemiyle başlar. Modeli onaylamadan önce alıcılar, nominal voltaj, nominal akım, frekans, kutup sayısı, kısa devre seviyesi, kabin tipi, çalışma yöntemi, koruma gereksinimleri ve iletişim ihtiyaçları dahil olmak üzere temel proje bilgilerini toplamalıdır.
Nominal akım genellikle alıcıların bahsettiği ilk parametredir. Ancak nominal servis kısa devre kesme kapasitesi de aynı derecede önemlidir. Nihai kesme kapasitesi yüksek ancak servis kesme kapasitesi daha düşük olan bir kesici, zorlu endüstriyel sistemler için en iyi seçim olmayabilir. Kritik yükler için alıcıların hem Icu hem de Ics değerlerine dikkat etmesi gerekir.
Açma ünitesi özel ilgiyi hak ediyor. Basit bir dağıtım panosu için temel bir koruma ünitesi yeterli olabilirken modern bir fabrika, veri merkezi, ticari bina veya yenilenebilir enerji projesi daha gelişmiş koruma ve izleme fonksiyonları gerektirebilir. Ayarlanabilir ayarlar, yukarı ve aşağı yöndeki cihazlar arasındaki seçiciliği artırmaya yardımcı olabilir.
Tedarik ekipleri için pratik bir ipucu: Fiyat teklifi isterken tedarikçiye panel çizimini, sistem voltajını, nominal akımı, kutup numarasını, gerekli kesme kapasitesini, kurulum tipini ve aksesuar listesini birlikte gönderin. Bu, ileri geri iletişimi azaltır ve model hatalarını önler.
Alıcılar genellikle ACB'leri MCCB'ler ve VCB'lerle karşılaştırır. Aradaki fark hangisinin evrensel olarak daha iyi olduğuyla ilgili değil. Gerilim seviyesine, akım aralığına, kurulum konumuna, koruma talebine, bakım beklentisine ve bütçeye bağlıdır.
Kalıplanmış Kutulu Devre Kesici, düşük akım besleyici devreleri, makine panelleri ve kompakt dağıtım uygulamaları için yaygın olarak kullanılır. Ekonomiktir, kompakttır ve kurulumu kolaydır. Ancak sistem akımı yükseldiğinde ve koruma gereksinimleri daha gelişmiş hale geldiğinde Açık Tip Devre Kesici ACB daha uygun hale gelir.
Vakumlu Devre Kesici genellikle orta gerilim sistemlerinde kullanılır. Ark söndürme, bir ACB'nin hava arkı oluğu yapısından farklı olarak bir vakum kesicinin içinde gerçekleşir. Basit bir ifadeyle, ACB'ler genellikle alçak gerilim ana dağıtımı için seçilirken, VCB'ler orta gerilim dağıtımı için seçilir.
| Kesici Tipi | Ortak Gerilim Seviyesi | Tipik Kullanım | Ana Avantaj |
|---|---|---|---|
| Hava Devre Kesici ACB | Alçak gerilim güç dağıtımı | Ana giriş paneli, büyük besleyici, jeneratör çıkışı, trafo ikincil tarafı | Yüksek akım kapasitesi, ayarlanabilir koruma, uygun bakım, akıllı seçenekler |
| Kalıplanmış Kutulu Devre Kesici MCCB | Alçak gerilim dağıtımı | Şube devreleri, daha küçük besleyiciler, makine panelleri | Kompakt boyut, ekonomik maliyet, kolay kurulum |
| Vakumlu Devre Kesici VCB | Orta gerilim dağıtımı | Trafo merkezleri, orta gerilim şalt cihazları, endüstriyel güç ağları | Orta gerilim kesintisine uygun, vakumda güçlü ark söndürme |
Havalı Devre Kesici ACB, düşük voltajlı güç dağıtımının güçlü korumaya ve güvenilir anahtarlamaya ihtiyaç duyduğu her yerde sıklıkla kullanılır. Endüstriyel tesislerde, ticari binalarda, veri merkezlerinde, enerji dağıtım odalarında, hastanelerde, havalimanlarında, demiryolu ulaşım tesislerinde, su arıtma tesislerinde, madencilik projelerinde ve yenilenebilir enerji sistemlerinde görülür.
Üretim tesislerinde ACB, atölyenin ana giriş hattını koruyabilir. Ticari bir binada alçak gerilim panosunda ana kesici olarak görev yapabilir. Bir veri merkezinde, kesinti süresinin son derece pahalı olduğu kritik güç yollarının korunmasına yardımcı olabilir. Yenilenebilir enerji istasyonlarında ACB'ler transformatör, invertör veya yardımcı sistemlere bağlanan alçak gerilim dağıtım panolarında kullanılabilir.
Tüm bu uygulamaların ortak noktası basittir: Sistemin anahtar koruma pozisyonunda güvenilir bir cihaza ihtiyacı vardır. Elektrik yükü büyük olduğunda, arıza akımı ciddi olduğunda ve çalışma ortamı tekrarlanan arızaları tolere edemediğinde, düzgün seçilmiş bir Açık Hava Devre Kesici ACB, isteğe bağlı bir bileşen yerine gerekli bir yatırım haline gelir.
Güvenilir bir tedarikçi kırıcı satmaktan daha fazlasını yapmalıdır. Tedarikçi, siparişin arkasındaki çalışma koşullarını anlamalıdır. Elektrik uzmanı olmayan alıcılar için bu daha da önemlidir. Açık teknik iletişim, üretime başlamadan önce yanlış model seçimini önleyebilir.
Wenzhou Xifa Elektrik Ekipmanları Co, Ltd, alçak gerilim sistemleri için Havalı Devre Kesici ACB çözümleri de dahil olmak üzere, güç dağıtım uygulamalarına yönelik elektrik ürünleri tedarik etmektedir. Alıcılar için değer yalnızca ürünün kendisinde değil, aynı zamanda model tavsiyesinde, üretim kapasitesinde, kişiselleştirme seçeneklerinde, fabrika testlerinde ve teslimattan önce ve sonra iletişim desteğinde de önemlidir.
Bir tedarikçiyi değerlendirirken alıcılar pratik sorular sormalıdır. Tedarikçi teknik çizimleri sağlayabilir mi? Proje bilgilerine dayanarak doğru akım değerini ve kesme kapasitesini önerebilirler mi? Sabit tip ve çekmeceli tip yapıları destekleyebilirler mi? Motor operatörleri, şönt bobinler, düşük gerilim bobinleri, yardımcı kontaklar, akıllı açma üniteleri gibi aksesuarları sağlayabiliyorlar mı? Kurulumcunun soruları olduğunda hızlı bir şekilde yanıt verebiliyorlar mı?
| Tedarikçi Değerlendirme Noktası | Bir Alıcı Neye Bakmalı? |
|---|---|
| Ürün yelpazesi | Çoklu akım değerleri, kutup seçenekleri, çalışma modları ve aksesuar konfigürasyonları. |
| Teknik destek | Seçim, çizimler, kablolama, kurulum ve devreye alma konusunda net iletişim. |
| Kalite kontrol | Rutin fabrika denetimi, mekanik çalışma kontrolleri, yalıtım kontrolleri ve açma performansının doğrulanması. |
| Özelleştirme yeteneği | Projeye özel gereksinimler, kabin eşleştirme, aksesuarlar ve paketleme ihtiyaçları için destek. |
| Teslimat koordinasyonu | Makul teslim süresi, ihracat ambalajı, sevkıyat belgeleri ve duyarlı sipariş güncellemeleri. |
Yüksek kaliteli bir Havalı Devre Kesici ACB'nin bile doğru kuruluma ve periyodik muayeneye ihtiyacı vardır. Elektrikli koruma ekipmanları mekanik, termal ve elektriksel stres altında çalışır. Toz, nem, gevşek bağlantılar, eskiyen gres, kontak aşınması ve kötü çalışma koşulları, uzun vadeli güvenilirliği azaltabilir.
Bir bakım planının karmaşık olmasına gerek yoktur ancak tutarlı olması gerekir. Operatörler şalt sistemini temiz ve kuru tutmalı, anormal ısınmayı kontrol etmeli, bağlantıların sıkılığını kontrol etmeli, çalışma mekanizmasını doğrulamalı ve mümkün olduğunda açma kayıtlarını gözden geçirmelidir. Çekmeceli tip ACB'ler için, mekanik hasarı önlemek amacıyla raf mekanizması doğru şekilde çalıştırılmalıdır.
Çoğu durumda kesici arızası ani değildir. Olağandışı gürültü, yanık kokusu, gözle görülür renk değişikliği, kararsız kapanma hareketi, sık sık rahatsız edici açma veya terminallerde anormal sıcaklık artışı gibi uyarı işaretleri vardır. Bu işaretleri göz ardı etmek, yönetilebilir bir bakım sorununu ciddi bir elektrik kazasına dönüştürebilir.
Hava Devre Kesici ACB'nin temel amacı, alçak gerilim güç dağıtım sistemlerini aşırı yükten, kısa devreden, toprak arızasından ve diğer anormal elektrik koşullarından korumaktır. Ayrıca operatörlerin normal çalışma veya bakım sırasında büyük devreleri güvenli bir şekilde değiştirmesine olanak tanır.
Hava Devre Kesici ACB esas olarak alçak gerilim dağıtım sistemlerinde kullanılır. Orta gerilim uygulamaları için Vakumlu Devre Kesici VCB genellikle daha uygun bir seçimdir. Alıcılar, kesici tipini seçmeden önce sistem voltajını doğrulamalıdır.
Sabit tip ACB'ler genellikle daha kompakt ve ekonomiktir. Çekmeceli tip ACB'lerin, kabinin büyük bir sökülmesine gerek kalmadan incelenmesi, değiştirilmesi ve bakımı daha kolaydır. Bakım hızının önemli olduğu önemli güç sistemlerinde sıklıkla çekmeceli tip tercih edilir.
Sistemin ayarlanabilir korumaya, akım ekranına, arıza kayıtlarına, iletişime veya diğer koruyucu cihazlarla daha iyi koordinasyona ihtiyacı varsa akıllı açma ünitesi pratik bir seçimdir. Daha basit sistemler için temel bir açma ünitesi yeterli olabilir.
Nominal akım, gerçek yük akımına, trafo kapasitesine, kablo boyutuna, sıcaklık koşullarına ve gelecekteki genişleme planına göre seçilmelidir. Sadece eski bir model numarasını tahmin ederek veya kopyalayarak seçilmemelidir.
Kesme kapasitesi, kesicinin yüksek bir kısa devre akımını güvenli bir şekilde kesip kesemeyeceğini gösterir. Seçilen kesicinin kesme kapasitesi yetersiz ise ciddi bir arıza esnasında arızalanabilir. Bu, ACB seçiminde en önemli güvenlik parametrelerinden biridir.
Evet. Proje ihtiyaçlarına bağlı olarak alıcılar farklı akım değerleri, kutup numaraları, çalışma modları, kurulum yapıları, açma üniteleri, aksesuarlar ve paketleme gereksinimleri talep edebilir. Teklif vermeden önce proje ayrıntılarını sağlamak en iyisidir.
Nominal voltajı, nominal akımı, kutup numarasını, kesme kapasitesini, kurulum tipini, çalışma modunu, açma ünitesi gerekliliklerini, aksesuar listesini, miktarını, proje hedefini ve varsa kabin çizimlerini sağlamalısınız. Bu, tedarikçinin doğru Havalı Devre Kesici ACB'yi daha doğru şekilde önermesine yardımcı olur.
Açık Tip Devre Kesici ACB'nin seçilmesi sistem güvenliğini, bakım verimliliğini ve uzun vadeli işletme maliyetini etkileyen bir karardır. İyi uyumlu bir kesici, değerli ekipmanların korunmasına, plansız arıza sürelerinin azaltılmasına yardımcı olur ve kritik dağıtım sistemlerini yönetirken elektrik ekibinize daha fazla güven verir.
Bir alçak gerilim dağıtım projesi planlıyorsanız, şalt sistemini yükseltiyorsanız, panel montajı için ACB'ler tedarik ediyorsanız veya endüstriyel bir tesis için modelleri karşılaştırıyorsanız, Wenzhou Xifa Electrical Equipment Co., Ltd. önemli seçim noktalarını gözden geçirmenize ve uygulamanıza göre uygun ürün seçeneklerini sunmanıza yardımcı olabilir.
Model seçimi, teknik detaylar, fiyat teklifi desteği veya özelleştirilmiş Havalı Devre Kesici ACB gereksinimleri için lütfenbize Ulaşınbugün ve proje spesifikasyonlarınızı paylaşın. Ekibimiz, güç dağıtım sisteminiz için pratik, güvenli ve uygun maliyetli bir çözüm bulmanıza yardımcı olacaktır.
