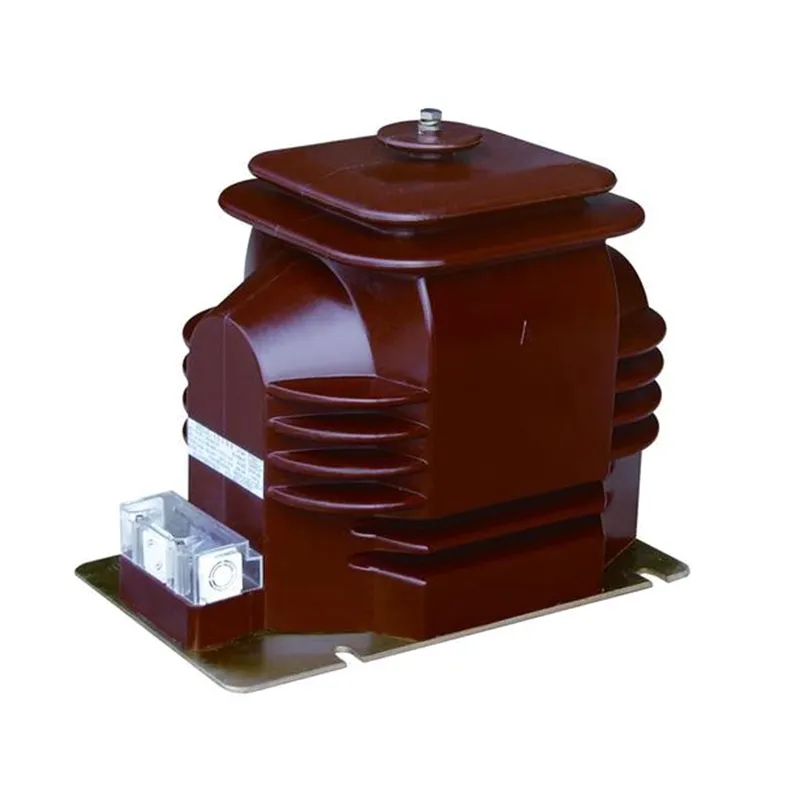

Elektrik dağıtım sistemleri giderek daha karmaşık hale geldikçe, doğru voltaj ölçümü ve güvenilir koruma her zamankinden daha önemli hale geldi. ATrafo Merkezinde 13.8 Kv Tek Fazlı Potansiyel Trafoölçüm, izleme, röle koruma ve otomasyon sistemleri için hassas gerilim dönüşümünün sağlanmasında kritik bir rol oynar.
XiFayüksek kalite sağlama konusunda uzmanlaşmıştırTrafo Merkezinde 13.8 Kv Tek Fazlı Potansiyel Trafomodern hizmet ağları, endüstriyel trafo merkezleri, yenilenebilir enerji tesisleri ve enerji dağıtım altyapıları için tasarlanmış çözümler. Bu makale, bu temel trafo merkezi bileşenlerinin çalışma prensiplerini, yapısını, faydalarını, teknik özelliklerini, uygulamalarını, kurulum hususlarını ve bakım gereksinimlerini araştırmaktadır.
Gerilim transformatörü (VT) olarak da adlandırılan potansiyel transformatör (PT), yüksek birincil voltaj seviyelerini ölçüm aletleri, koruma röleleri, SCADA sistemleri ve izleme ekipmanı için uygun standartlaştırılmış düşük ikincil gerilimlere düşürmek için tasarlanmış bir alet transformatörüdür.
A Trafo Merkezinde 13.8 Kv Tek Fazlı Potansiyel Trafoözellikle 13,8 kV civarındaki orta gerilim güç sistemi gerilimlerini 120V, 110V veya diğer standartlaştırılmış değerler gibi güvenli ve ölçülebilir çıkışlara dönüştürür.
Bu transformatörler, yüksek ölçüm doğruluğunu korurken, yüksek gerilim devreleri ile alçak gerilim kontrol sistemleri arasında elektriksel izolasyon sağlar.
Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Birincil sargı 13,8 kV ağa bağlandığında, transformatör çekirdeğinde manyetik akı üretilir.
Bu manyetik akı, primer ve sekonder sargılar arasındaki sarım oranına göre sekonder sargıda orantılı bir voltajı indükler.
Ortaya çıkan düşük voltajlı sinyal aşağıdakileri güvenli bir şekilde besleyebilir:
Transformatör, birincil gerilim dalga formunu doğru bir şekilde yeniden üreterek tüm trafo merkezi genelinde güvenilir izleme ve koruma sağlar.
Yüksek kaliteli bir 13,8 kV potansiyel transformatörü, operasyonel güvenliği ve ölçüm hassasiyetini sağlayan çeşitli kritik bileşenlerden oluşur.
| Bileşen | İşlev |
|---|---|
| Birincil Sargı | Orta gerilim sistemine doğrudan bağlanır |
| İkincil Sargı | Aletler için azaltılmış voltaj çıkışı sağlar |
| Manyetik Çekirdek | Manyetik akıyı verimli bir şekilde aktarır |
| Yalıtım Sistemi | Dielektrik mukavemeti ve güvenliği sağlar |
| Porselen veya Polimer Muhafaza | Dahili bileşenleri çevre koşullarından korur |
| Terminal Montajı | Güvenli elektrik bağlantıları sağlar |
| Topraklama Yapısı | Operasyonel güvenliği artırır |
XiFa gibi birinci sınıf üreticiler, güvenilirliği ve hizmet ömrünü en üst düzeye çıkarmak için gelişmiş yalıtım malzemeleri ve hassas sarma teknikleri kullanıyor.
Spesifikasyonlar proje gereksinimlerine göre değişmekle birlikte trafo merkezi uygulamalarında aşağıdaki parametreler yaygın olarak bulunur.
| Parametre | Tipik Değer |
|---|---|
| Nominal Gerilim | 13,8 kV |
| Faz Tipi | Tek Fazlı |
| Sıklık | 50Hz / 60Hz |
| İkincil Gerilim | 120V, 110V veya özelleştirilmiş |
| Doğruluk Sınıfı | 0,2, 0,5, 1,0 |
| Yalıtım Seviyesi | IEC/ANSI Standartlarına göre |
| Kurulum | Açık veya Kapalı |
| Soğutma Yöntemi | Doğal Hava Soğutma |
| Koruma Sınıfı | Hava Koşullarına Dayanıklı Tasarım |
Potansiyel transformatörler son derece hassas voltaj ölçeklendirmesi sunarak doğru ölçüm ve sistem analizine olanak tanır.
Koruyucu röleler, anormal çalışma koşullarını hızlı ve doğru bir şekilde tespit etmek için hassas voltaj girişlerine güvenir.
PT'ler, ölçüm ekipmanını yüksek gerilim devrelerinden yalıtarak elektrik tehlikelerini önemli ölçüde azaltır.
Sürekli voltaj izleme, operasyonel farkındalığı artırır ve önleyici bakım programlarını destekler.
Yüksek kaliteli yalıtım sistemleri ve dayanıklı muhafazalar, onlarca yıl boyunca güvenilir çalışmaya olanak tanır.
Modern trafo merkezleri, doğru voltaj verileri gerektiren dijital izleme ve otomasyon sistemlerine giderek daha fazla bağımlı hale geliyor.
13,8 kV tek fazlı potansiyel transformatörü birçok sektörde yaygın olarak kullanılmaktadır.
Doğru gerilim ölçümü ve korumasının gerekli olduğu her yerde bu transformatörler çok önemli bir rol oynar.
Doğru PT'nin seçilmesi çeşitli mühendislik faktörlerinin dikkatli bir şekilde değerlendirilmesini gerektirir.
Transformatörün nominal sistem voltajına ve yalıtım gereksinimlerine uygun olduğundan emin olun.
Gelir ölçüm uygulamaları genellikle genel izleme sistemlerinden daha yüksek doğruluk sınıfları gerektirir.
Sayaçlardan, rölelerden ve izleme ekipmanından gelen toplam bağlı yükü hesaplayın.
Nemi, kirlilik seviyesini, rakımı, sıcaklığı ve sismik gereksinimleri göz önünde bulundurun.
IEC, ANSI, IEEE ve yerel hizmet standartlarıyla uyumluluğu doğrulayın.
Uzun vadeli güvenilirlik elde etmek için doğru kurulum şarttır.
Bu prosedürlerin takip edilmesi, devreye alma sorunlarını en aza indirir ve ekipmanın ömrünü uzatır.
Rutin bakım, sürekli performans ve sistem güvenilirliği sağlar.
| Bakım Faaliyeti | Önerilen Frekans |
|---|---|
| Görsel Muayene | Aylık |
| Terminal Sızdırmazlık Kontrolü | Üç ayda bir |
| Yalıtım Direnci Testi | Yıllık |
| İzolatörlerin Temizliği | Gerektiği gibi |
| Termal Muayene | Yıllık |
| Kalibrasyon Doğrulaması | Fayda Standartlarına Göre |
Önleyici bakım, beklenmedik kesintileri ve değiştirme maliyetlerini önemli ölçüde azaltır.
| Özellik | Potansiyel Transformatör (PT) | Akım Trafosu (CT) |
|---|---|---|
| Ana Fonksiyon | Gerilim Ölçümü | Akım Ölçümü |
| Bağlantı | Paralel | Seri |
| Çıkış | Azaltılmış Gerilim | Azaltılmış Akım |
| Tipik İkincil Değer | 110V veya 120V | 1A veya 5A |
| Başvuru | Ölçüm ve Koruma | Ölçüm ve Koruma |
Her iki gösterge transformatörü, eksiksiz elektrik sistemi izleme ve koruma sağlamak için birlikte çalışır.
Enerji endüstrisi hızla dijital trafo merkezlerine ve akıllı şebeke altyapılarına doğru evriliyor.
Gelecekteki gelişmeler şunları içerir:
XiFa gibi üreticiler, ortaya çıkan bu endüstri gereksinimlerini desteklemek için gelişmiş transformatör teknolojilerine yatırım yapmaya devam ediyor.
Birincil amacı, yüksek voltaj seviyelerini güvenli bir şekilde ölçüm, ölçüm ve koruyucu cihazlara uygun standartlaştırılmış düşük voltajlara düşürmektir.
Doğru voltaj ölçümü, güvenilir faturalandırma, sistem izleme, arıza tespiti ve koruma koordinasyonu sağlar.
Evet. Birçok model, hava koşullarına dayanıklı yalıtım ve muhafaza sistemleriyle dış mekanda kurulum için özel olarak tasarlanmıştır.
Uygun bakım ile yüksek kaliteli potansiyel transformatörler genellikle 25 yılı aşan hizmet ömrü sağlar.
Potansiyel transformatörleri seçerken ve kurarken genellikle IEC, ANSI, IEEE ve şebekeye özel standartlara başvurulur.
Kamu hizmetleri, endüstriyel tesisler, yenilenebilir enerji tesisleri, ulaşım sistemleri, madencilik faaliyetleri ve ticari güç ağlarının tümü bunlara bağlıdır.
A Trafo Merkezinde 13.8 Kv Tek Fazlı Potansiyel Trafogerilim ölçümü, röle koruması, enerji ölçümü ve güç sistemi izleme için temel bir bileşendir. Elektrik izolasyonunu korurken doğru gerilim dönüşümü sağlama yeteneği, onu modern trafo merkezleri ve endüstriyel güç sistemleri için vazgeçilmez kılmaktadır.
İster kamu dağıtım ağlarını, ister yenilenebilir enerji projelerini veya endüstriyel tesisleri destekliyor olun, deneyimli bir üreticiden güvenilir bir transformatör seçmek, operasyonel güvenliği, ölçüm doğruluğunu ve sistem güvenilirliğini önemli ölçüde artırabilir.
Bir sonraki trafo merkezi projeniz için güvenilir ve yüksek performanslı bir çözüm mü arıyorsunuz?XiFazorlu uluslararası standartları ve çeşitli uygulama gereksinimlerini karşılamak üzere tasarlanmış, profesyonelce tasarlanmış potansiyel transformatörler sunar.Bize Ulaşınproje ihtiyaçlarınızı görüşmek, teknik destek istemek veya uzman ekibimizden özelleştirilmiş bir teklif almak için bugün.
