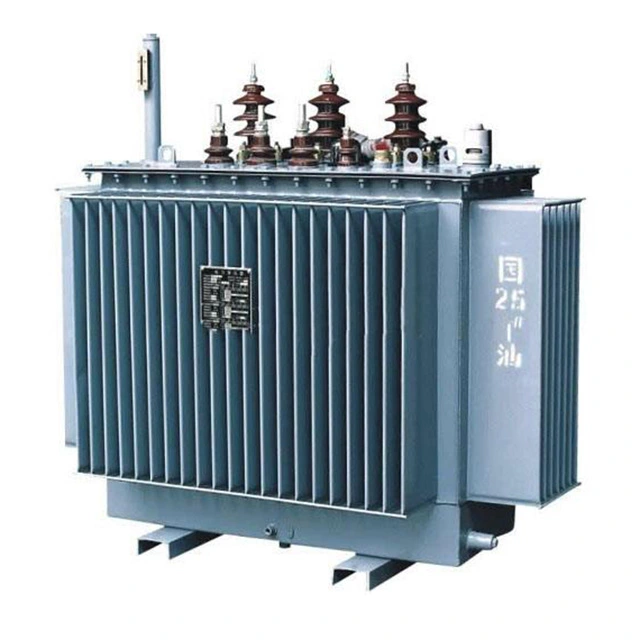

10kv 500kva Kademeli Yağlı Transformatör

WenZhou XiFa Electrical Power Equipment Co., Ltd, denizaşırı müşteriler için çalışma ortamına uyacak şekilde özelleştirilmiş hizmet ile 10kv 500kva kademeli yağa batırılmış transformatör üreten profesyonel bir fabrikadır. Örneğin, Wenzhou XiFa Electrical Power Equipment Co., Ltd, Orta Doğu ve Orta Asya'daki müşterisi için sıcaklık artışı gereksinimini sarım ortalamasında 65 K'den 45 K'ye çıkaracak. Ve her 10kv 500kva kademeli yağa batırılmış transformatör, -50 °C ila 60 °C arasında standart çalışmaya sahip olmak için üretim sürecinde yüksek dereceli yalıtım yağını benimseyecektir.

Talep Gönder

Ürün Açıklaması

Yağlı Transformatörlerin Kurulum Gereksinimleri:

1. 10kv 500kva düşürücü yağa batırılmış transformatörler, taşıma ve kurulum sırasında oluşabilecek her türlü titreşimi veya hareketi önlemek için uygun şekilde sabitlenecek ve desteklenecektir.

2. 10kv 500kva kademeli yağa batırılmış transformatör, sağlam bir temel üzerine dikey olarak monte edilecek ve kararlı çalışmayı sağlamak için dikkatlice seviyelendirilecektir.

3. 10kv 500kva kademeli yağa batırılmış transformatörlerin destek yapıları dikey ve yatay hizada monte edilecek ve yerden uygun şekilde yalıtılacaktır. Montaj yüksekliği yatayda 2,5 m'yi, dikeyde ise 4 m'yi geçmemelidir. 10kv 500kva kademeli yağa batırılmış transformatörlerin tüm bileşenleri ve bağlantıları sağlam ve güvenilir bir şekilde bağlanacaktır.

4. 10kv 500kva kademeli yağlı transformatörlerin burçları ve kabloları mümkün olduğunca birbirine yakın yerleştirilmelidir. Koşulların izin verdiği durumlarda kablolar, yalıtım manşonları veya belirlenmiş kurşun delikleri aracılığıyla 10kv 500kva kademeli yağa batırılmış transformatör gövdesine bağlanabilir.

5. 10kv 500kva kademeli yağa batırılmış transformatörün tüm destekleyici çerçeveleri güçlü ve güvenilir olmalıdır. Tüm bağlantı parçaları ve bağlantı elemanları, nominal çalışma koşulları altında yük testlerine dayanabilecek kapasitede olacaktır.

6. 10kv 500kva düşürücü yağa batırılmış transformatörün soğutma sistemi ve tüm aksesuarları eksiksiz, sağlam ve uygun şekilde monte edilmiş olacaktır.

7. 10kv 500kva kademeli yağa batırılmış transformatörün kurulum alanı temiz ve kuru olacak ve her türlü yanıcı, patlayıcı veya aşındırıcı maddeden arındırılmış olacaktır. Çevrede sigara içmek ve açık alev kullanmak kesinlikle yasaktır.

8. Kurulumdan sonra, tankın içine yağ sızıntısı, hava veya nem girmesini önlemek için uygun sızdırmazlık önlemleri alınacaktır; aksi halde operasyonel arızalar veya kazalar meydana gelebilir.

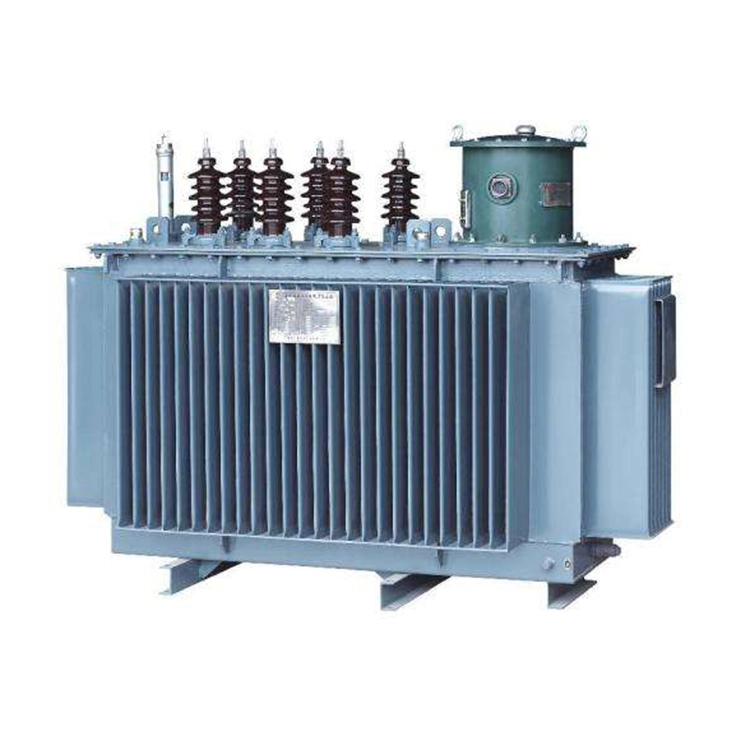

10kv 500kva Step Down Oil Immersed Transformer

Teknik Özellikler:

Ürün Adı		10kv 500kva kademeli yağa batırılmış transformatör
Gerilim Oranı		10/0,4 kV
Vektör Grubu		Dyn11 veya Yyn0
Soğutma Sistemi		ONAN
Değiştiriciye dokunun	Tip	Enerjisiz Kademe Değiştirici veya Yükte Kademe Değiştirici
	Menzil	Seviye başına %2,5, Toplamda beş adım
Empedans		%4,5±%10
Sıcaklık Artışı		Yağ Üstü: ≤55 K; Sargı Ortalaması: ≤65 K
Ortam Sıcaklığı		-25°C ila +40°C
Rakım		≤ 1000 m (yüksek rakımda çalıştırma için güç kaybı gereklidir)
Bağıl Nem		≤ %95

Yağa Daldırılmış Transformatörün Güvenlik Önlemleri

10kv 500kva kademeli yağa batırılmış transformatörler, yalıtım ortamı olarak yağı kullandığından, tüm elektrik işlemleri sırasında uygun güvenlik önlemlerine kesinlikle uyulmalıdır. Yalıtım arızası riskini azaltmak ve güvenli çalışmayı sağlamak için aşağıdaki önlemler uygulanacaktır:

1. 500kva ONAN transformatörünün düzenli denetimi güçlendirilecektir. Olası güvenlik tehlikeleri zamanında tanımlanacak ve ortadan kaldırılacaktır.

2. Ortaya çıkan kısa devre akımı, tankın yırtılmasına veya yangın tehlikesine yol açabilecek şiddetli iç basınca neden olabileceğinden, çalışma sırasında kısa devre arızaları kesinlikle önlenecektir.

3. Dahili arızalardan kaynaklanan patlama riskini azaltmak için, 10kv 500kva düşürücü yağa batırılmış transformatörlerin tankı, gerektiğinde aşırı iç basıncı tahliye etmek için uygun basınç tahliye cihazlarıyla donatılacaktır.

4. Wenzhou XiFa elektrik firmasının her 10kv 500kva kademeli yağa batırılmış transformatörü 2 saat içinde %120 oranında yüklenebilir. Bununla birlikte, 10kv 500kva kademeli yağa batırılmış transformatörün uzun süreli aşırı yükleme işleminden kaçınılmalıdır çünkü bu, aşırı sıcaklık artışına, yalıtımın hızlandırılmış eskimesine ve hizmet ömrünün azalmasına neden olabilir.
