A CurrTrafo (CT)Modern elektrik ve güç sistemlerinde, doğrudan elektrik teması olmadan doğru akım ölçümü, sistem koruması ve enerji izleme olanağı sağlayan kritik bir bileşendir. Güvenliği, doğruluğu ve uzun vadeli sistem güvenilirliğini sağlamak için doğru CT'yi seçmek önemlidir.
Bu ayrıntılı kılavuzda akım transformatörlerinin nasıl çalıştığını, farklı CT türlerini, temel seçim kriterlerini, doğruluk sınıflarını, en iyi kurulum uygulamalarını ve gerçek dünya uygulamalarını inceliyoruz. İster endüstriyel bir güç sistemi tasarlıyor olun, ister enerji izlemeyi yükseltiyor olun, ister koruma röleleri için CT'leri seçiyor olun, bu makale bilinçli bir karar vermenize yardımcı olacaktır.
A Akım Trafosu (CT)yüksek alternatif akım (AC) değerlerini sayaçlar, koruma röleleri veya kontrol cihazları tarafından güvenli bir şekilde ölçülebilen veya izlenebilen daha düşük, standartlaştırılmış bir seviyeye indirmek için tasarlanmış bir gösterge transformatörüdür.
CT'ler yaygın olarak kullanılmaktadır:
CT, elektromanyetik indüksiyon kullanarak, yüksek gerilim devreleri ile düşük gerilim ölçüm ekipmanı arasında elektriksel izolasyon sağlayarak sistem güvenliğini önemli ölçüde artırır.
Akım trafosunun çalışma prensibi aşağıdakilere dayanmaktadır:Faraday'ın elektromanyetik indüksiyon yasası. Akım birincil iletkenden aktığında çekirdeğin etrafında bir manyetik alan oluşturur. Bu manyetik akı sekonder sargıda orantılı bir akımı indükler.
Örneğin, şu şekilde derecelendirilmiş bir CT1000A:5A1000 amperlik birincil akımı, ölçüm cihazları için yönetilebilir 5 ampere dönüştürür.
Pencere CT'leri, birincil iletkenin geçtiği dairesel bir açıklığa sahiptir. Kompakt ve güvenilirdirler ve şalt ve dağıtım panellerinde yaygın olarak kullanılırlar.
Bölünmüş çekirdekli CT'ler, birincil iletkenin bağlantısını kesmeden kurulabilir, bu da onları mevcut sistemlerin yenilenmesi ve enerji denetimleri için ideal kılar.
Çubuk tipi CT'ler yerleşik bir birincil iletken kullanır ve mükemmel mekanik dayanıma sahip yüksek akım uygulamaları için tasarlanmıştır.

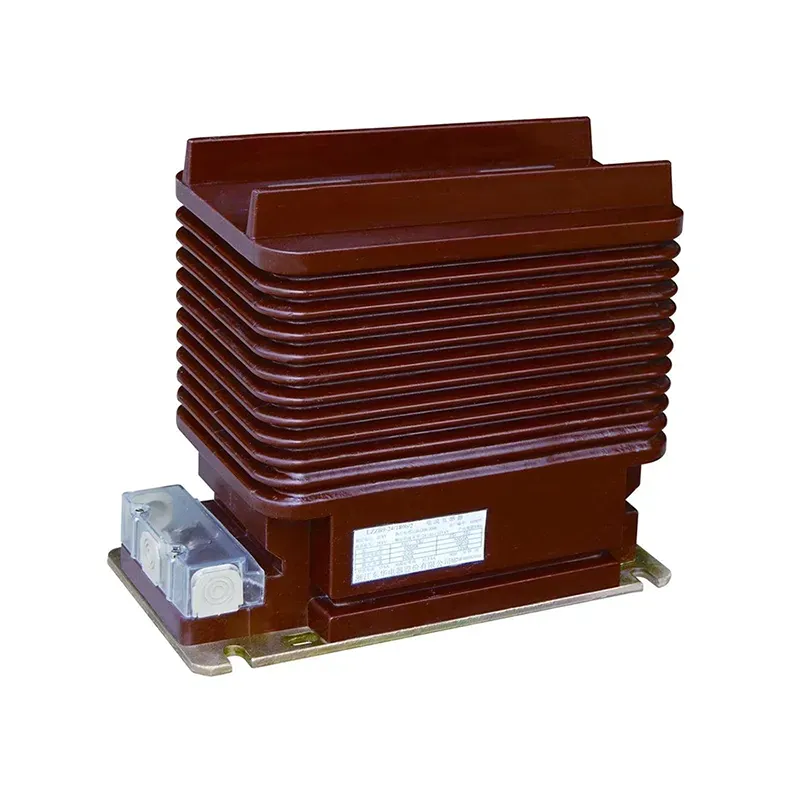

Bu CT'ler birincil sargıda birden fazla dönüş içerir ve düşük akım, yüksek doğruluklu ölçüm uygulamaları için kullanılır.
Doğru CT'yi seçmek performansı, güvenliği ve maliyeti dengelemeyi gerektirir. Göz önünde bulundurulması gereken en önemli kriterleri aşağıda bulabilirsiniz:
Sisteminizin maksimum çalışma akımıyla eşleşen veya biraz bu akımı aşan birincil akım değerine sahip bir CT seçin.
Doğruluk sınıfı CT'nin birincil akımı ne kadar hassas şekilde yeniden ürettiğini belirler. Bu özellikle faturalandırma ve koruma sistemleri için kritik öneme sahiptir.
Yük, CT sekonderine bağlı toplam yükü (VA cinsinden) ifade eder. Nominal yükün aşılması doğruluğu azaltır ve aşırı ısınmaya neden olabilir.
Üreticiler şunu sever:XiFaOptimum performans ve uzun vadeli güvenilirlik sağlayarak belirli sistem gereksinimlerini karşılamak için özelleştirilmiş CT çözümleri sağlar.
Doğruluk sınıfları, belirtilen koşullar altında CT'nin izin verilen hatasını tanımlar.
Doğru doğruluk sınıfının seçilmesi, sistem verimliliğini korurken IEC ve IEEE gibi standartlara uygunluğu sağlar.
Modern güç altyapılarında CT'ler, akıllı izleme ve kestirimci bakım stratejilerinin sağlanmasında hayati bir rol oynar.
Güvenli ve doğru CT çalışmasını sağlamak için doğru kurulum şarttır.
Yanlış kurulum, tehlikeli aşırı gerilimlere ve hatalı okumalara yol açabilir.
| CT Tipi | Ana Avantaj | Tipik Uygulama |
|---|---|---|
| Pencere CT'si | Kompakt ve ekonomik | Şalt panelleri |
| Bölünmüş Çekirdek CT | Kolay kurulum | Enerji iyileştirmesi |
| Bar Tipi CT | Yüksek akım kapasitesi | Trafo merkezleri |
| Yara CT'si | Yüksek doğruluk | Düşük akım ölçümü |
Açık devre CT sekonderi tehlikeli derecede yüksek voltajlar üretebilir, ciddi bir güvenlik riski oluşturabilir ve potansiyel olarak ekipmana zarar verebilir.
Geleneksel CT'ler yalnızca AC akımı için tasarlanmıştır. DC ölçümü için Hall-etkisi sensörleri gereklidir.
Uygun kurulum ve çalıştırma koşullarıyla yüksek kaliteli bir CT 20-30 yıl veya daha fazla dayanabilir.
Mutlaka değil. Daha yüksek doğruluk maliyeti artırır. Doğruluk sınıfı uygulamanın gerçek gereksinimleriyle eşleşmelidir.
Doğruyu seçmekAkım Trafosu (CT)Güvenli, verimli ve güvenilir elektrik sistemlerinin tasarlanmasında çok önemli bir adımdır. Mühendisler ve sistem tasarımcıları CT türlerini, doğruluk sınıflarını ve uygulama gereksinimlerini anlayarak performansı önemli ölçüde artırabilir ve operasyonel riskleri azaltabilir.
Güvenilir ve size özel akım trafo çözümleri arıyorsanız,XiFadoğruluk, dayanıklılık ve uluslararası standartlara uygunluk için tasarlanmış geniş bir CT ürünleri yelpazesi sunar.
Projeniz için ideal akım trafosunu seçmek hakkında daha fazla bilgi edinmek veya teknik destek talep etmek için,bize UlaşınBugün uzmanlarımızın sisteminizi güvenle güçlendirmenize yardımcı olmasına izin verin.
