Elektrikli Alçak Gerilim Sigortalı Ayırıcı Anahtarlama

Sigortasız bir bağlantı kesme anahtarıyla karşılaştırıldığında, elektrikli alçak gerilim sigortalı ayırıcı anahtarlama, sigorta ve bıçaklı anahtarın işlevlerini birleştirir; bu, normal çalışma sırasında gücün kesilmesini ve bağlantısını kontrol edebileceği ve kısa devre ve aşırı yük durumunda akımı kesebileceği anlamına gelir. Wenzhou XiFa Electric Power Equipment Co., Ltd, elektrikli alçak gerilim sigorta ayırıcı anahtarlama üretiminde uzmanlaşmıştır. Sağlam kalitede sigortalı bir bağlantı kesme anahtarı üretmek için şirket, bağlantı kesme anahtarı ve sigortada yüksek kaliteli bakır kullanmaktadır. Muhafaza, operatörün güvenliğini sağlarken dahili bileşenleri tozdan, nemden ve dış kuvvetlerden koruyabilen epoksi reçine kapsüllemeyi benimser.

Talep Gönder

Ürün Açıklaması

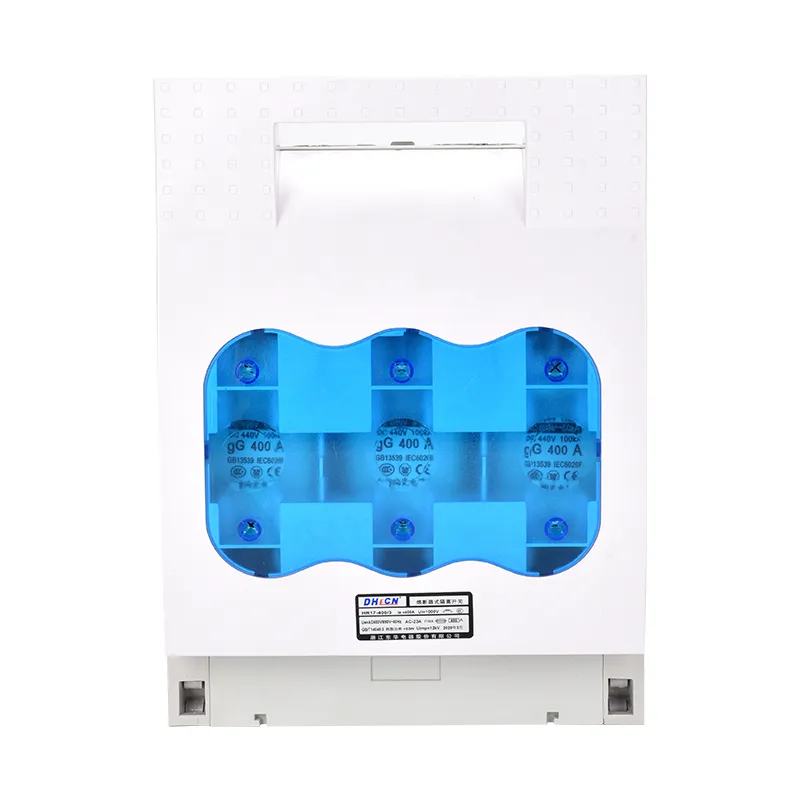

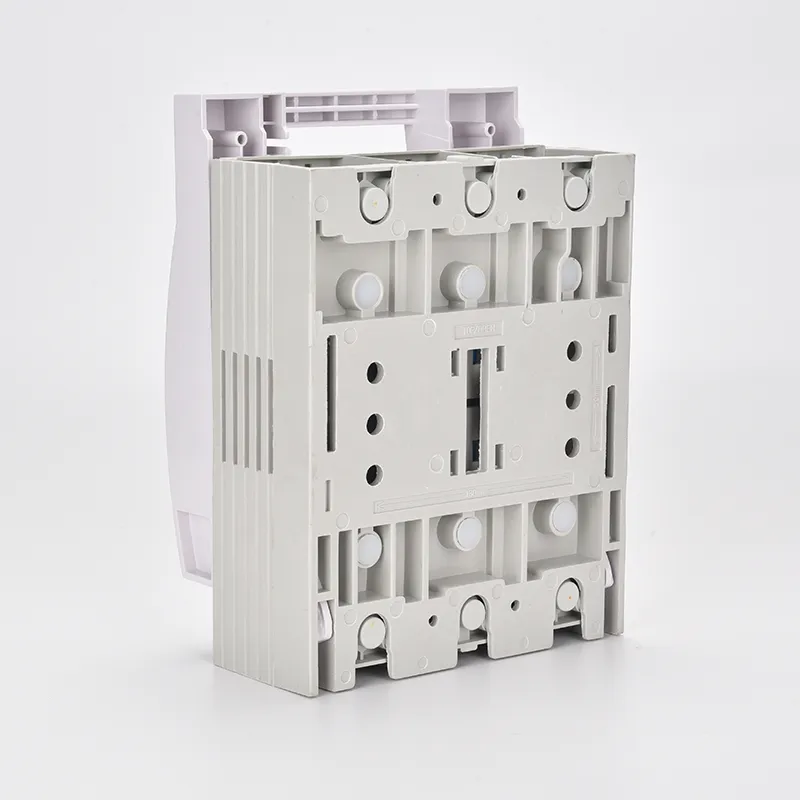

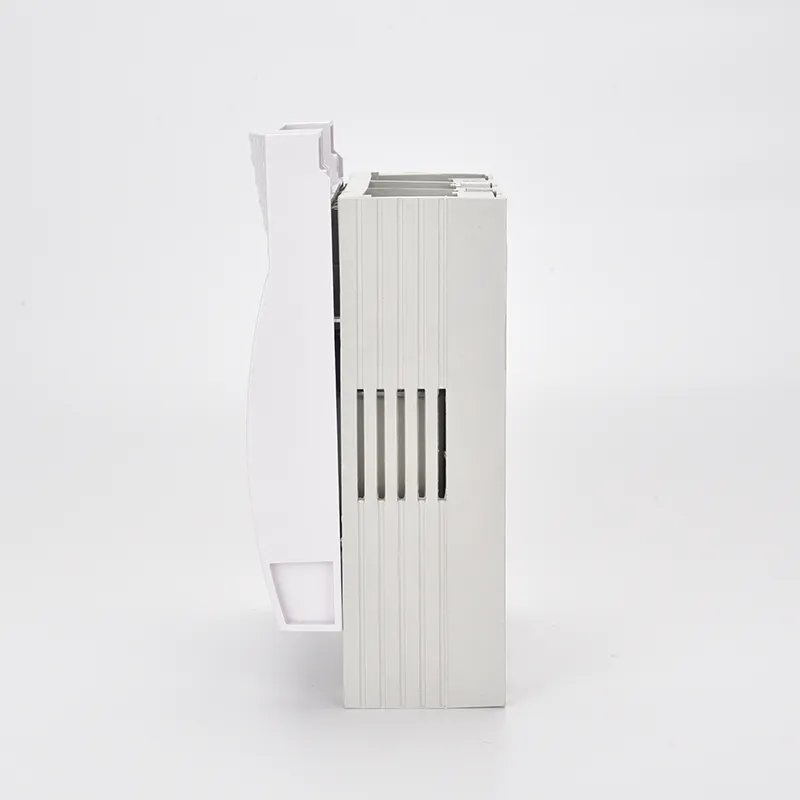

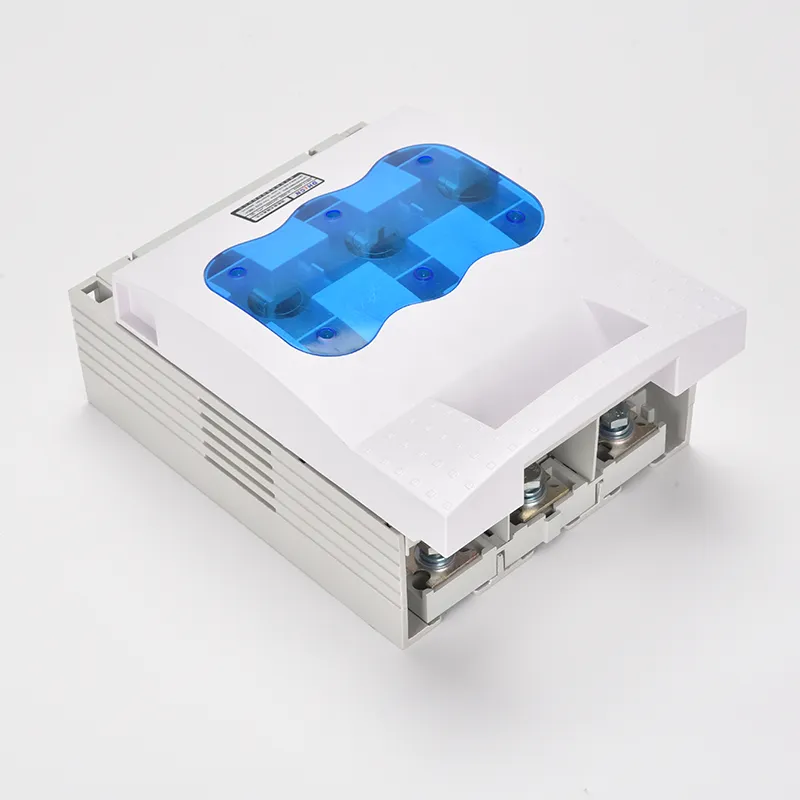

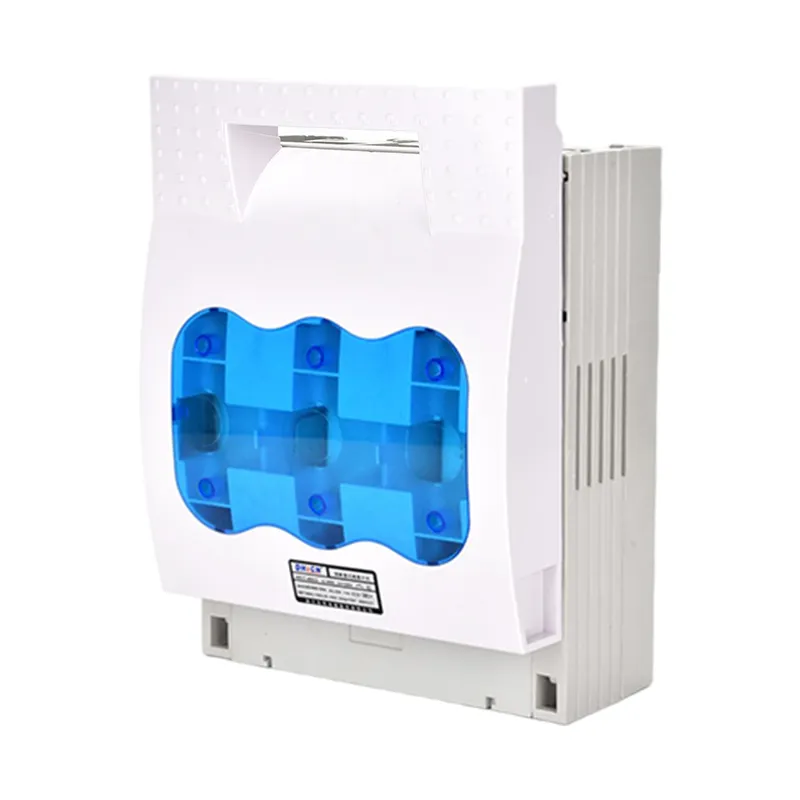

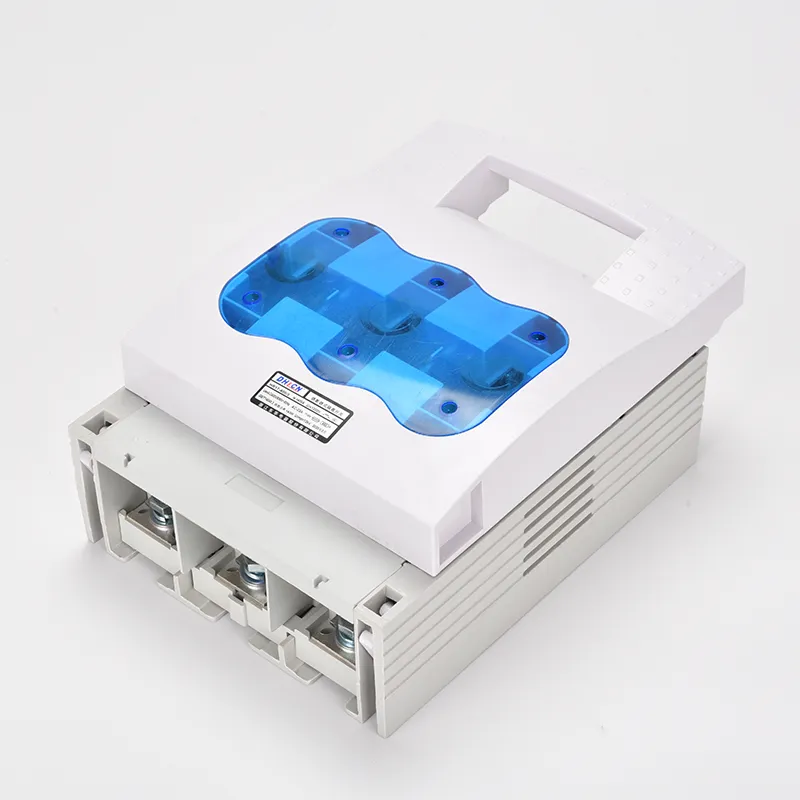

Sigorta tipi izolatör olarak da bilinen elektrikli alçak gerilim sigortalı ayırıcı anahtarlama, bir bağlantı kesme anahtarının ve sigortanın işlevlerini akıllıca birleştirerek onu alçak gerilim güç dağıtım panellerinde kritik bir bileşen haline getirir. Sigorta elemanı arıza akımlarını hızlı bir şekilde keserek devrenin güvenliğini sağlayacak şekilde tasarlanmıştır; bıçaklı anahtar ise özellikle yüksüz koşullar altında anahtarlama işlemleri için tasarlanmıştır ve normal çalışma sırasında canlı akımları kesemez. Bu benzersiz kombinasyon, sigortalı bağlantı kesme anahtarını güvenilir bir devre koruması koruyucusu olarak konumlandırır.

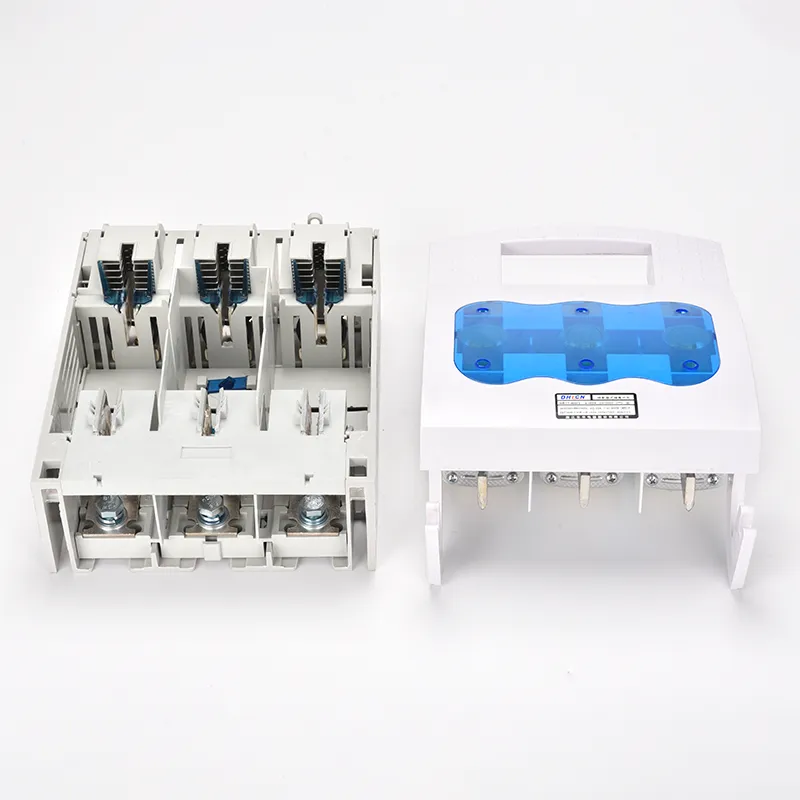

Anahtar kapatıldığında bıçak mekanizması iyi tasarlanmış bir bağlantı sistemi sayesinde sigorta ile bara arasında sıkı temas sağlayarak kesintisiz akım akışına olanak sağlar. Tersine, bağlantının kesilmesi gerektiğinde, aynı basit mekanizma sigortayı enerjili baradan güvenli bir şekilde ayırarak devrenin hızlı bir şekilde kesilmesine olanak sağlar. Bu hassas mekanik tasarım, sigortalı bağlantı kesme anahtarının devre durumlarını değiştirirken sorunsuz ve güvenilir bir şekilde çalışmasını sağlayan şeydir.

Electric Low Voltage Fuse Disconnector Switching

Ürün Parametresi:

Sigorta Tipi	0			1			2			3
Sıklık	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Kullanıcı Arayüzü (V)	800			800			800			800
(A)'da	160			250			400			630
It (A)	160			250			400			630
Kullanım	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Kapasite Yapma	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V、750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Kırma Kapasitesi	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V、750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V、2000A			420V, 3200A			420V, 5040A
IC'ler (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Sigortanın Kayıp Gücü (W)	12			23			34			48

It (A)	Sigorta Tipi	Sigorta Girişi (A)
160	0	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
250	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	315、355、400、425、500、630

Tip	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Mod Numarası		Görünüm Boyutu (mm)				Kurulum Boyutu (mm)
Mod Numarası		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Ürün SSS:

S: Elektrikli alçak gerilim sigortalı ayırıcı anahtarlama nedir?

C: Elektrikli alçak gerilim sigortalı ayırıcı anahtarlama, bir sigortanın koruyucu işlevini bir bağlantı kesme anahtarının anahtarlama özelliği ile birleştiren bir elektrikli cihazdır. Bakım için güvenli izolasyon sağlar ve devreleri ve ekipmanı korumak için arıza akımlarını keser.

S: Elektrikli alçak gerilim sigortalı ayırıcı anahtarlama canlı akımı kesebilir mi?

C: Hayır. Sigortalı bağlantı kesme anahtarındaki bıçaklı anahtar, yalnızca devrede yük akımı olmadığında çalışacak şekilde tasarlanmıştır. Asla normal çalışma akımlarını kesmek için kullanılmamalıdır. Ancak sigorta elemanı arıza durumlarında otomatik olarak çalışacaktır.

S: Elektrikli alçak gerilim sigortalı ayırıcı anahtarlamanın ana uygulamaları nelerdir?

C: Elektrikli alçak gerilim sigortalı ayırıcı anahtarlama, alçak gerilim güç dağıtım panellerinde, motor kontrol merkezlerinde, HVAC sistemlerinde ve endüstriyel makinelerde yaygın olarak kullanılır. Bu sistemlerde hem güvenlik izolasyonu hem de aşırı akım koruması sağlarlar.
