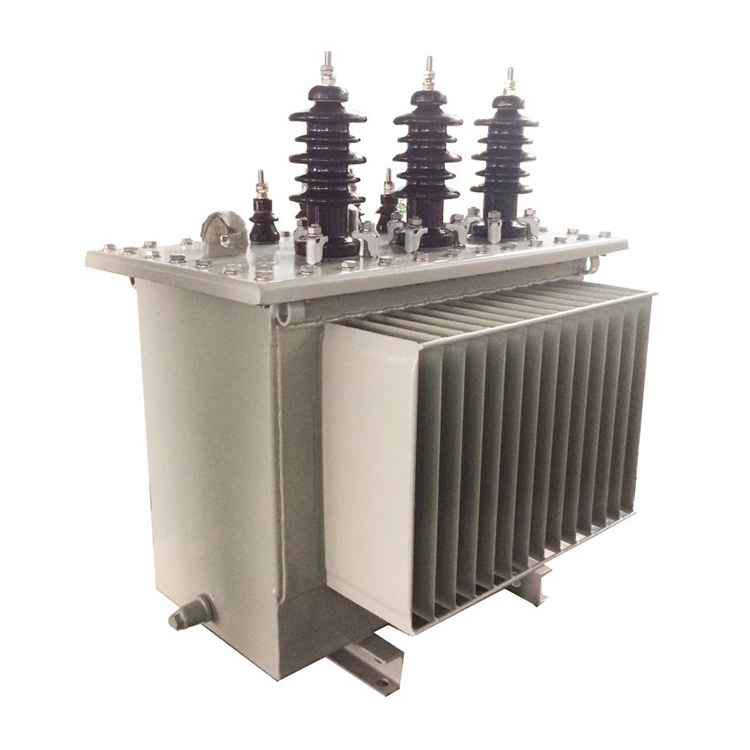

80kva 3 Fazlı Yükseltilmiş Güç Transformatörleri 415v - 11kv

415 volt giriş voltajı ve 11 kilovolt çıkış voltajı ile 80kva 3 fazlı yükseltici güç transformatörleri 415v ila 11kv arası bir yükseltme transformatörüdür. Wenzhou Xifa Electric Power Equipment Co., Ltd. ileri teknoloji ve yüksek kaliteli malzemeler kullanarak üretim yapmaktadır. Çekirdek ince tabaka haddelenmiş silikon çelik sac enerji kaybını azaltabilir. Sargılar, güvenilir performansa ve uzun hizmet ömrüne sahip olmasını sağlayan büyük bobin yalıtımlı bakır teller kullanır.

Talep Gönder

Ürün Açıklaması

80kva 3 fazlı yükseltmeli güç transformatörleri (415v ila 11kv), birincil sargı tarafından 415V'luk düşük voltajlı alternatif akımı alır. Manyetik alan yoğunlaştırılır ve lamine demir çekirdek aracılığıyla birincil sargıdan ikincil sargıya yönlendirilir ve nispeten düşük kayıpla 11kV'lik yüksek voltajlı bir alternatif akım çıkışı sağlanır.

80kva 3 fazlı yükseltici güç transformatörleri 415v - 11kv esas olarak uzun mesafeli güç iletimi, fotovoltaik/rüzgar enerjisinin şebeke bağlantısı ve endüstriyel yüksek voltajlı güç kaynağı için kullanılır. Yaygın türler arasında, IEC 60076/GB 1094 standartlarına uygun, yağa batırılmış, bakır sargılar ve Dyn11 bağlantısı bulunur.

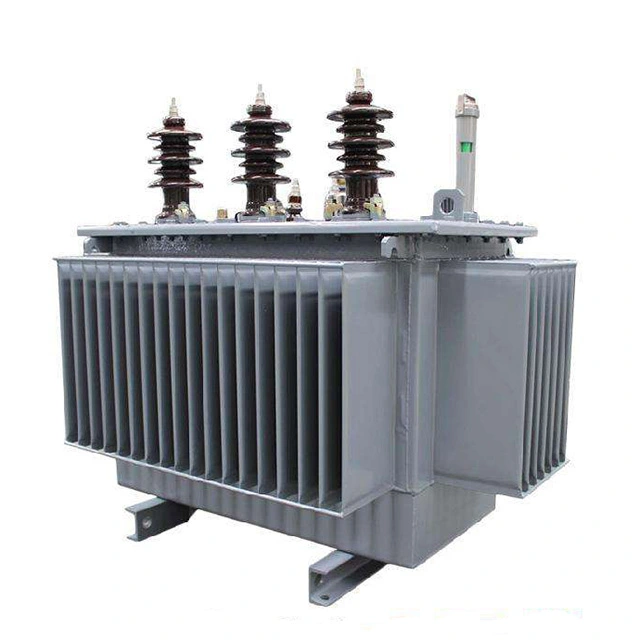

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Teknik parametre:

Ürün Adı	80kva 3 fazlı yükseltici güç transformatörleri 415v ila 11kv
Düşük voltaj	415V
Yüksek voltaj	11kV
İngiltere	%4
Sistem Frekansı	50Hz
Açık Devre Kaybı	0,18 kW
Yük Kaybı	1,25kW
Dokunma Aralığı	±2×2,5%
Çekirdek Malzemesi	Yüksek kaliteli soğuk haddelenmiş yönlendirilmiş silikon çelik saclar
Bağlantı Grubu	Din11 / Yy0

80kva 3 fazlı yükseltici güç transformatörlerinin 415v ila 11kv arası çalışması sırasında ne tür testler yapılmalıdır?

Transformatörün normal şekilde çalışmasını sağlamak için aşağıdaki testler sıklıkla yapılmalıdır:

(1)Sıcaklık testi. Transformatörün çalışma durumunun normal olup olmadığı ve sıcaklık seviyesinin çok önemlidir. Yönetmeliklere göre üst tabaka yağ sıcaklığı 85°C'yi (sıcaklık artışı 55°C'yi) aşmamalıdır. Transformatörler genel olarak özel sıcaklık ölçüm cihazlarıyla donatılmıştır.

(2)Yük testi. 80kva 3 fazlı kademeli güç transformatörlerinin (415v ila 11kv) kullanım oranını iyileştirmek ve güç kaybını azaltmak için, transformatörün çalışma sırasında taşıyabileceği gerçek güç kaynağı kapasitesinin belirlenmesi gerekir. Ölçüm çalışması genellikle her mevsimde elektrik tüketiminin en yüksek olduğu dönemde gerçekleştirilir ve ampermetre üzerindeki bir pens kullanılarak doğrudan ölçülür. Akım değeri, transformatörün nominal akımının %70 ila 80'i arasında olmalıdır. Bu aralığın aşılması aşırı yüklemeyi gösterir ve derhal ayarlanması gerekir.

(3) Gerilim testi. Gerilim değişim aralığı, nominal gerilimin ±%5'i dahilinde olmalıdır. Bu aralığı aşarsa, voltajı belirtilen aralığa getirmek için ayar için kademe değiştirici kullanılmalıdır. Genellikle sekonder sargı terminal voltajı ve son kullanıcının terminal voltajı bir voltmetre kullanılarak ölçülür.

(4) Yalıtım direnci testi. 80kva 3 fazlı kademeli güç transformatörlerini (415v - 11kv) normal çalışma durumunda tutmak için, yalıtımın eskimesini ve kazaları önlemek amacıyla yalıtım direnci testi yapılmalıdır. Test sırasında transformatörün çalışmasını durdurmayı deneyin ve transformatörün yalıtım direnci değerini bir megohmmetre kullanarak ölçün. Ölçülen direnç, önceki ölçülen değerin %70'inden az olmamalıdır. Bir megohmmetre seçerken düşük voltaj bobini 500v voltaj seviyesini kullanabilir.
