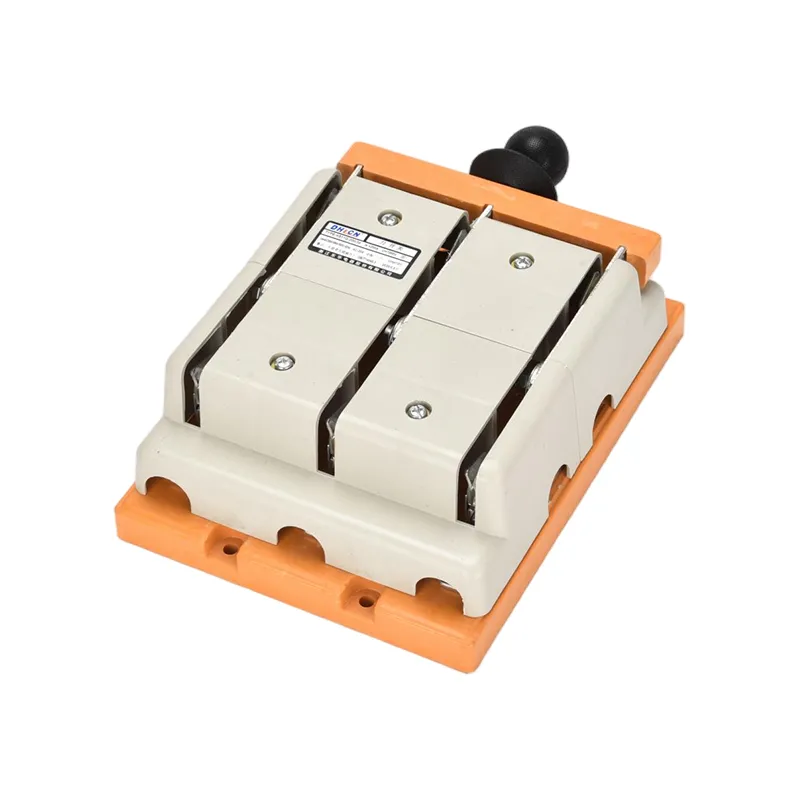

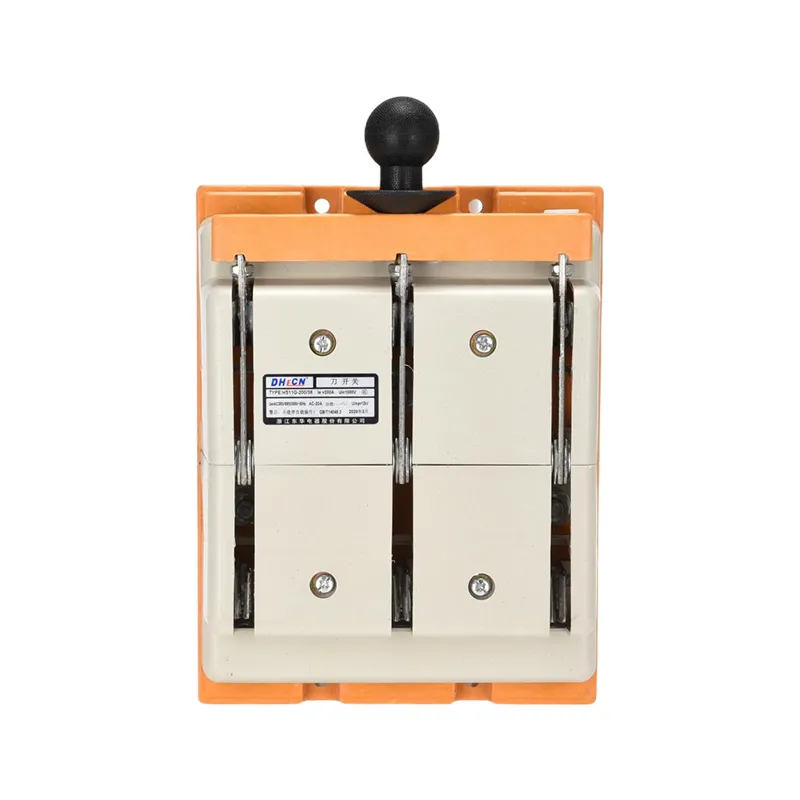

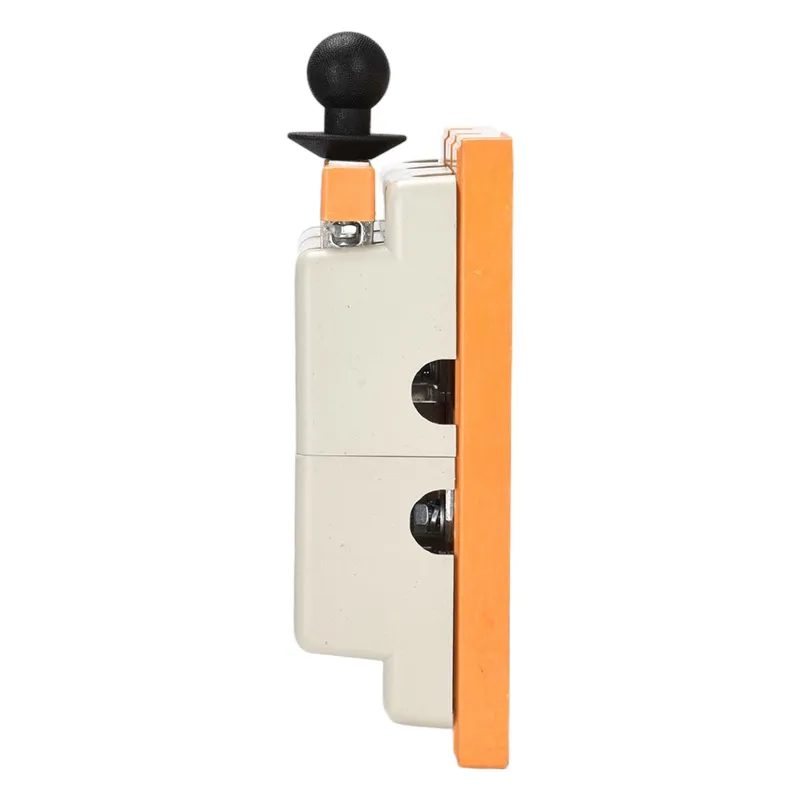

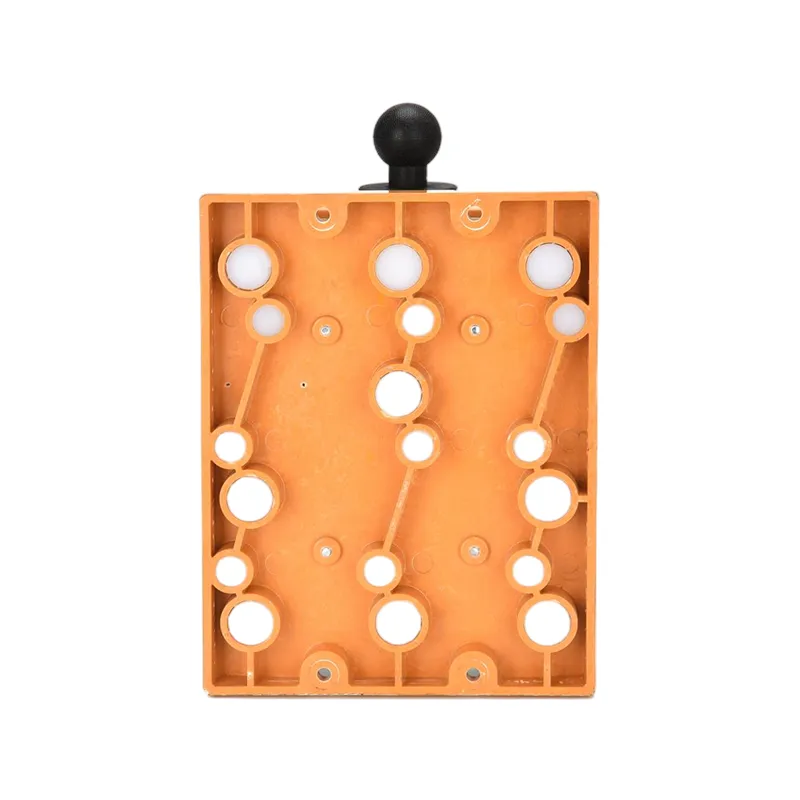

480v 400 Amp 3 Fazlı Bağlantı Kesme Anahtarı

Wenzhou XiFa Electric Power Equipment Co., Ltd, 480v 400 amp 3 fazlı bağlantı kesme anahtarı üreten uzman bir fabrikadır. Wenzhou XiFa Electric Power Equipment Co., Ltd, gecikme olmadan kısa bir teslim süresini garanti etmek için depoda 400 amp 3 fazlı bağlantı kesme anahtarı envanterine sahiptir. Büyük hacimli siparişlerin, verilen siparişten itibaren 7 ila 15 iş günü içinde hazırlanması gerekir. Bu arada, Wenzhou XiFa Electric Power Equipment Co., Ltd, müşterilerin voltaj seviyesi, kullanım ortamı vb. taleplerine göre 400 amperlik 3 fazlı bir bağlantı kesme anahtarını özelleştirebilir.

Talep Gönder

Ürün Açıklaması

480v 400 amper 3 fazlı ayırıcı şalter, kapanma konumunda üç fazlı AC 400 amper anma akımını taşıyacaktır. Kompakt trafo merkezi ve elektrik panosunda yaygın olarak uygulanan yapı üzerinde basit ve kompakt bir tasarıma sahiptir. 480v 400 amp 3 fazlı bağlantı kesme anahtarının ana özelliği ark söndürme özelliği olmaması ve yükte çalışmamasıdır.

480v 400 amp 3 fazlı bağlantı kesme anahtarı, bakım sırasında operatörün korunmasını sağlamak için görünür ve güvenilir bağlantı kesme sağlar. 480v 400 amp 3 fazlı kesme anahtarının işlevi yüksüz ortamda akımı kesmektir. Yani güç dağıtım sisteminde 480v 400 amper 3 fazlı ayırıcı kesici kesiciden önce kapanacak, kesiciden sonra açma yapacaktır.

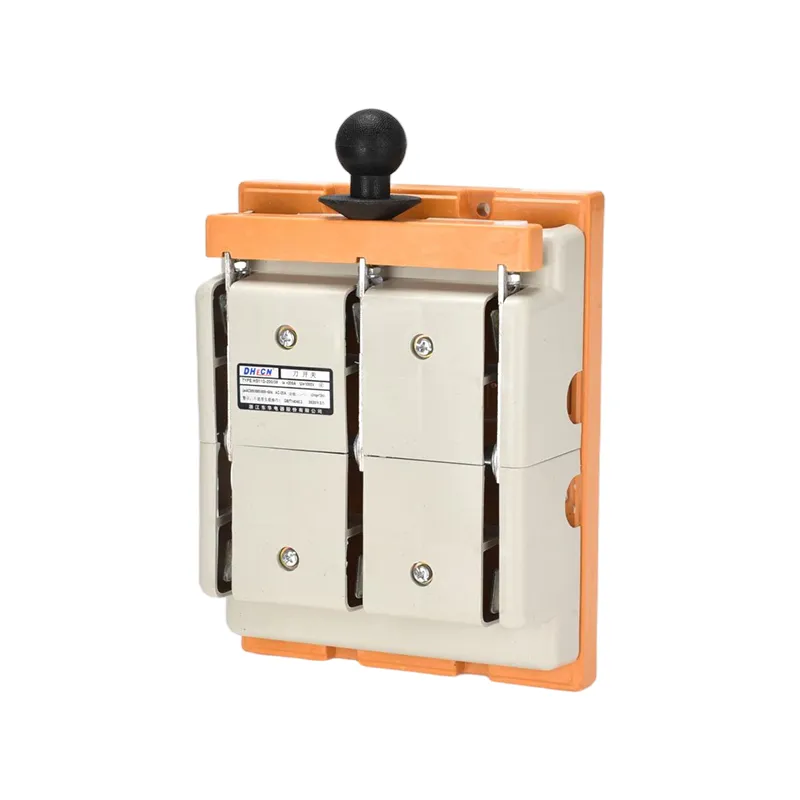

480v 400 Amp 3 Phase Disconnect Switch

Üretim Parametresi:

inci (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
kullanıcı arayüzü(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik dayanımı (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Çalışma Akımı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400VAC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Motor Gücü(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yapma ve Kırma Kapasitesi
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Tepe Değeri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanik Ömür (kez)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik Ömrü (kez)
Ue=660V Nominal Akım dosyası
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Ağırlık (kg)
3 kutup	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutup	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Çalışma Torku(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

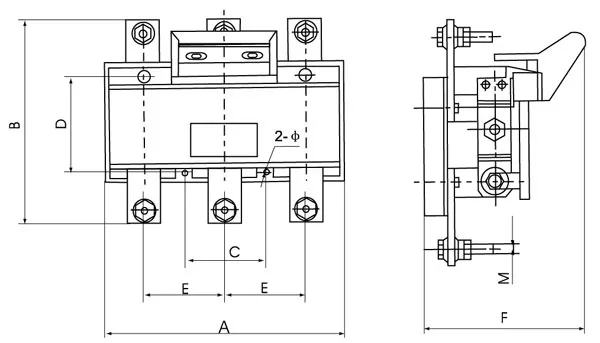

Ön Sıkma Tipi

Nominal Akım (A)	Çerçeve Boyutu (mm)					Kurulum Boyutu (mm)
Nominal Akım (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

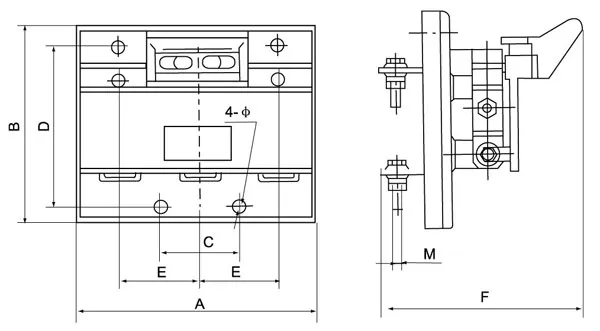

Nadir Sıkma Tipi

Nominal Akım (A)	Çerçeve Boyutu (mm)					Kurulum Boyutu (mm)
Nominal Akım (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Üretim SSS:

S: 480v 400 amp 3 fazlı bağlantı kesme anahtarının ana amacı nedir?

C: 480v 400 amp 3 fazlı bağlantı kesme anahtarı, elektrikli ekipmana bakım yapmadan önce gücü izole etmenin güvenli bir yolunu sağlar. 480 volt ve 400 amperde bu tip anahtar genellikle ticari ve endüstriyel uygulamalarda motorlara, HVAC sistemlerine, makinelere veya dağıtım panellerine giden gücü kesmek için kullanılır.

S: Uygulamam için 400 amperin doğru değer olup olmadığını nasıl bilebilirim?

C: Anahtarın boyutunu sisteminizin ihtiyaç duyduğu maksimum akıma göre ayarlamalısınız. Bağlı yük veya panel 400 amp'e kadar akımları kaldıracak şekilde tasarlandığında 400A'lik bir anahtar uygundur. Seçimden önce daima hem sürekli çalışma akımı hem de kısa devre değeri gerekliliklerini kontrol edin.

S: Sigortalı ve sigortasız bağlantı kesme anahtarları arasındaki fark nedir?

A: Sigortalı: Aşırı akım koruması için sigortalar içerir. Bu hem bağlantı kesme aracı hem de devre koruması sağlar.

Erimez: Yalnızca gücü yalıtır ancak koruma sağlamaz. Yerleşik korumaya ihtiyacınız varsa sigortalıyı seçin; Koruma zaten yukarı yöndeki kesiciler tarafından yapılıyorsa, eriyemez.
