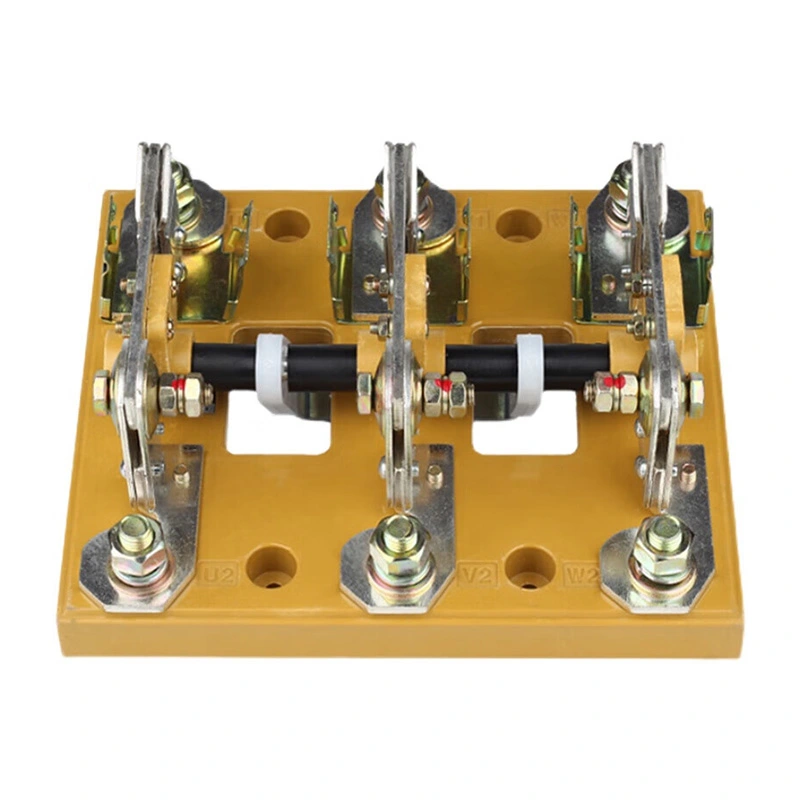

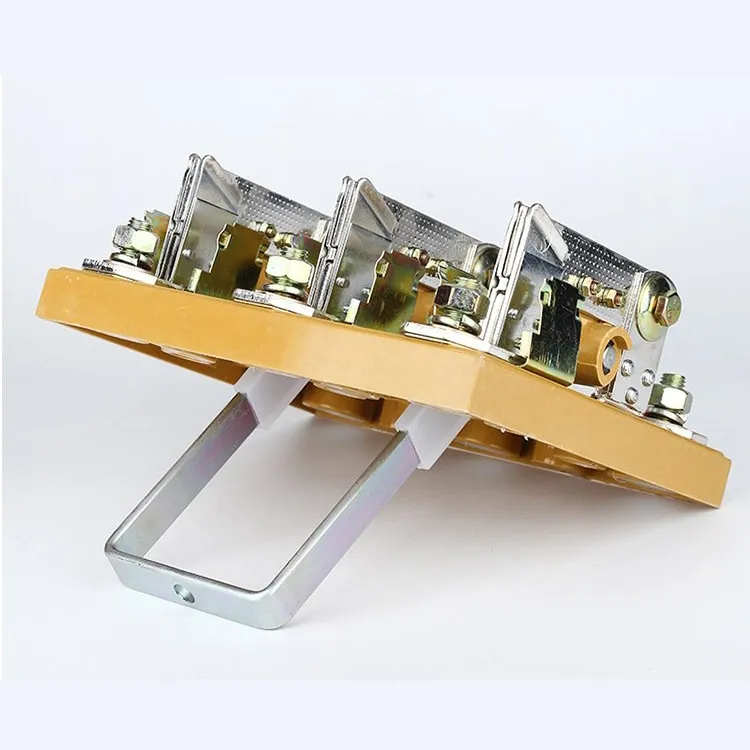

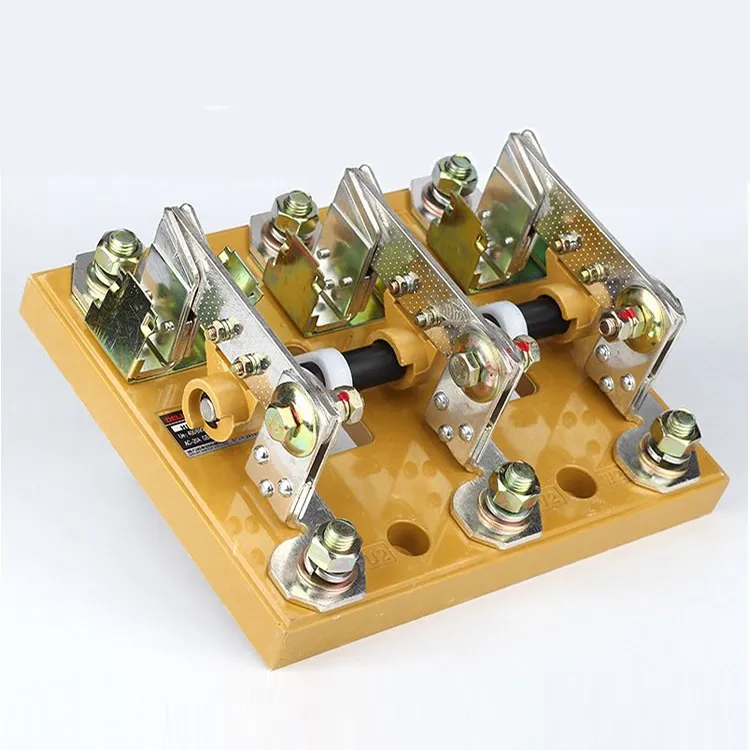

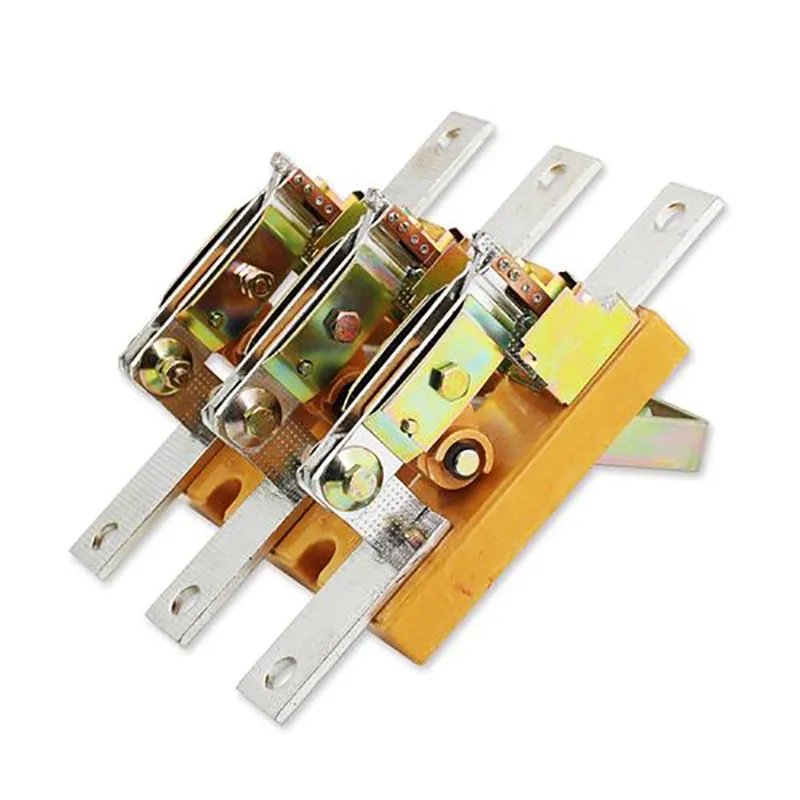

Elektrik Kabini 800 Amp 3 Fazlı Ayırma Anahtarı

Güvenilir bir elektrik dolabı 800 amp 3 fazlı bağlantı kesme anahtarı üretmek için Wenzhou XiFa Electric Power Equipment Co., Ltd, uzun hizmet ömrü sağlamak için yüksek kaliteli bakır kontaklar ve sağlam muhafaza benimser. Bu arada, her bir elektrik kabini 800 amp 3 fazlı bağlantı kesme anahtarı, yalnızca görsel olarak belirgin bir bağlantı kesme noktası sağlamak için değil aynı zamanda panele veya duvara montaja uygun kompakt ve basit bir tasarıma sahiptir. Bu arada, hızlı sevkiyattan önce her elektrik kabini 800 amp 3 fazlı bağlantı kesme anahtarının fabrika testlerinden geçmesi gerekir.

Talep Gönder

Ürün Açıklaması

800 amp 3 fazlı bağlantı kesme anahtarı, öncelikle güç kaynaklarını izole etmek, anahtarlama işlemlerini gerçekleştirmek ve düşük akım devrelerini bağlamak veya bağlantısını kesmek için kullanılan bir cihazdır. Ark söndürme özelliği yoktur. Açık konumdayken kontaklar, açıkça görülebilen bir kesintiyle belirli bir yalıtım mesafesini korur; Kapalı konumdayken anahtar, belirli bir süre boyunca normal çalışma akımını taşımanın yanı sıra kısa devre akımı gibi anormal koşullara da dayanma kapasitesine sahiptir.

Çoğu durumda, 800 amp 3 fazlı bağlantı kesme anahtarı düşük voltaj izolatörleri olarak uygulanır; bu, bunların 1 kV'un altındaki voltajlar için derecelendirildiği anlamına gelir. Çalışma prensipleri ve yapıları nispeten basit olmasına rağmen büyük miktarlarda üretilirler ve güvenilirlikleri kritik öneme sahiptir. Sonuç olarak trafo merkezlerinin ve enerji santrallerinin tasarımında, inşasında ve güvenli işletilmesinde önemli bir rol oynarlar.

800 amp 3 fazlı bağlantı kesme anahtarının tanımlayıcı özelliği, yük akımını kesememesidir; yalnızca devrede akım olmadığında açılabilir veya kapatılabilir. 800 amp 3 fazlı bağlantı kesme anahtarına ilişkin tipik referanslar, bunların işlevlerini, özelliklerini, sınıflandırmalarını, uygulamalarını, yanlış çalıştırmayı önleme iyileştirmelerini, bakım uygulamalarını ve genel sorunları kapsar.

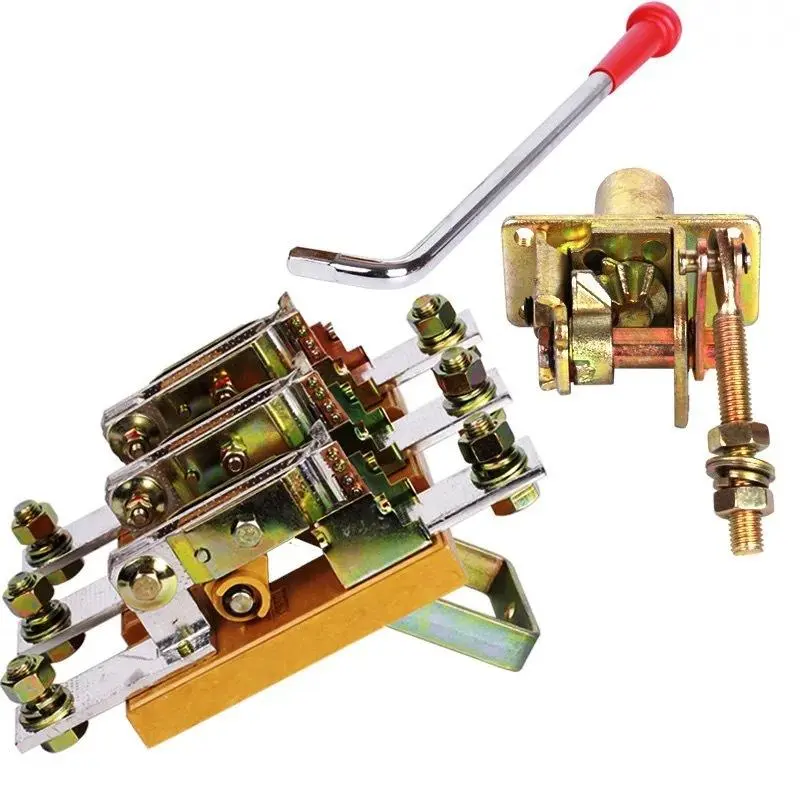

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Üretim Parametresi:

inci (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
kullanıcı arayüzü(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik dayanımı (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Çalışma Akımı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400VAC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Motor Gücü(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yapma ve Kırma Kapasitesi
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Tepe Değeri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanik Ömür (kez)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik Ömrü (kez)
Ue=660V Nominal Akım dosyası
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Ağırlık (kg)
3 kutup	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutup	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Çalışma Torku(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

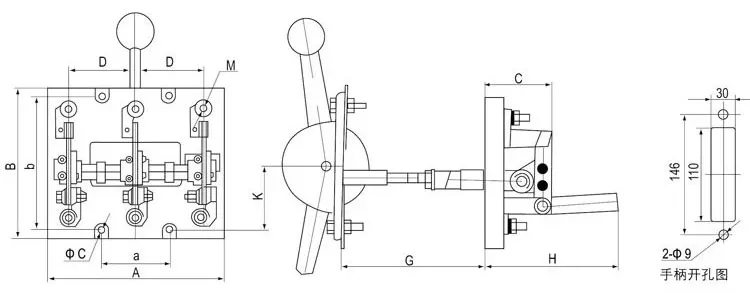

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

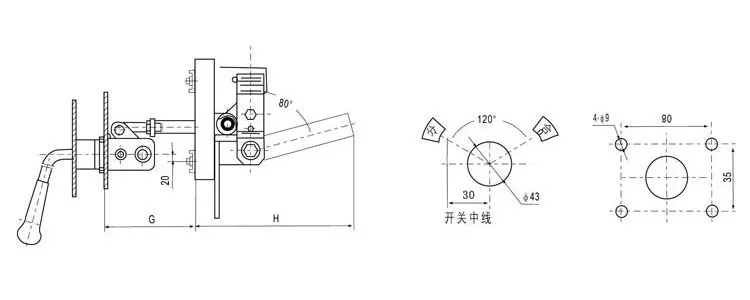

Tip		Çerçeve Boyutu (mm)						Kurulum Boyutu (mm)
Tip		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

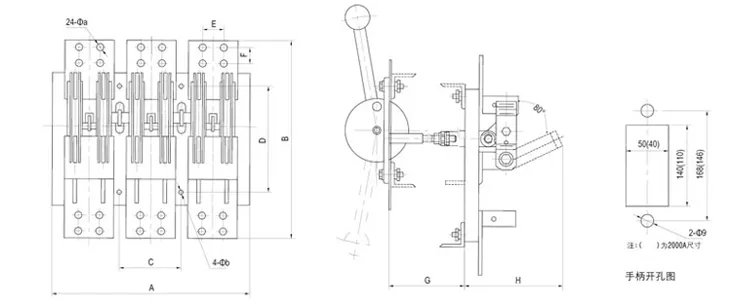

Tip	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Üretim SSS:

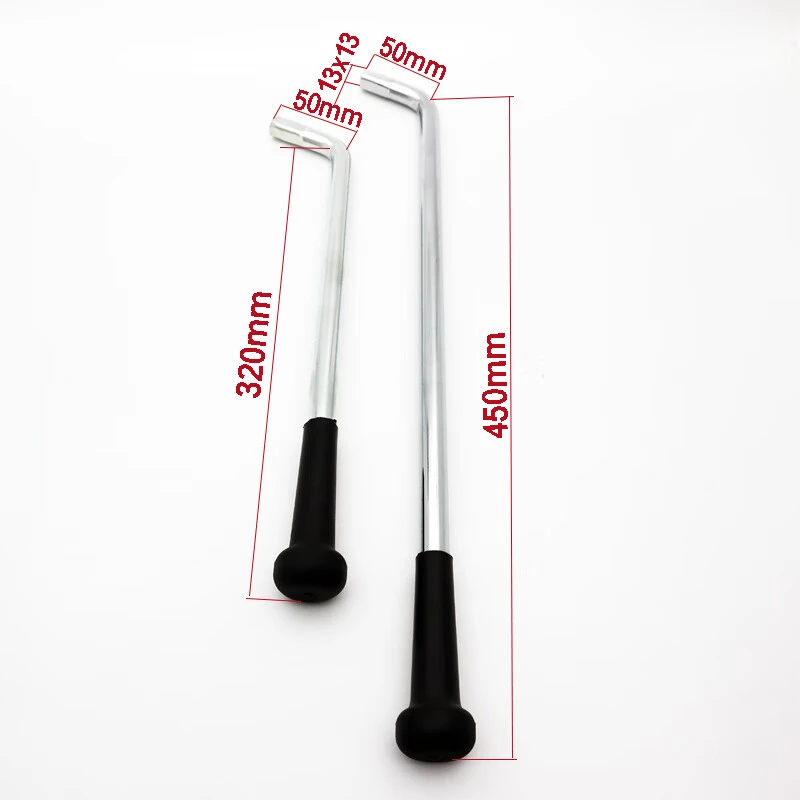

S: Farklı kol tipleri (döner veya kaldıraçlı) arasında nasıl seçim yapabilirim?

C: Döner kollar: Kompakt olup genellikle motor kontrol merkezlerinde veya dar alanlarda kullanılır.

Kol kolları: Daha büyük ve daha görünür, açık/açık AÇIK/KAPALI göstergesinin gerekli olduğu durumlarda tercih edilir.

Seçim alana, güvenlik görünürlüğüne ve operatörün tercihine bağlıdır.

S: 800 amp 3 fazlı bağlantı kesme anahtarı herhangi bir yönde monte edilebilir mi?

C: Genel olarak, güvenlik ve mevzuat gerekliliklerini karşılamak için 800 amperlik 3 fazlı bir bağlantı kesme anahtarı dikey olarak monte edilmelidir. Bazı tasarımlar esnekliğe izin verir ancak her zaman üreticinin talimatlarına ve yerel elektrik kurallarına uyun.

S: 800 amp 3 fazlı bağlantı kesme anahtarı kilitleme/etiketleme (LOTO) prosedürlerini destekler mi?

C: Evet, 800 amp 3 fazlı bağlantı kesme anahtarı içerir; çoğu model, OSHA kilitleme/etiketleme güvenlik gerekliliklerine uygunluğu sağlamak için asma kilitlenebilir kollarla donatılmıştır. Bu, teknisyenlerin kazara yeniden enerji verilme riski olmadan ekipmanlara güvenli bir şekilde bakım yapmalarına olanak tanır.
