3 Fazlı 200 Amp Sigortasız Bağlantı Kesme Anahtarı

Profesyonel bir üretim olarak Wenzhou XiFa Electric Power Equipment Co., Ltd, her bir 3 fazlı 200 amp sigortasız bağlantı kesme anahtarını üretmek için kalite kontrol sistemini sıkı bir şekilde takip etmektedir. 3 fazlı 200 amp sigortasız bağlantı kesme anahtarının atölyesinde yöneticiler, hızlı ve gecikmesiz teslimat olduğundan emin olmak için her üretim sürecinin sorunsuz çalıştığını denetleyecek. Bağlantı kesme anahtarı bittiğinde, ana devre ve yalıtım parçalarında düzgün ve güvenilir anahtarlama eylemi ve güç frekansı dayanım gerilimi testini doğrulamak için mekanik çalışma testi gibi bir dizi fabrika testinden geçmek gerekir.

Talep Gönder

Ürün Açıklaması

3 fazlı 200 amp sigortasız bağlantı kesme anahtarını daha iyi tanımak için, güç sistemindeki fonksiyona sigortasız bir bağlantı kesme anahtarını dahil edebiliriz. Aşağıdaki gibi gösterilebilir:

1.Güç İzolasyonu: Elektrikli ekipmanların muayenesi veya bakımı sırasında 3 faz 200 amper sigortasız ayırıcının açılması, servis altındaki ekipmanı gerilimli parçalardan tamamen ayırarak gözle görülür bir kesinti oluşturur ve personel güvenliğini sağlar.

2.Anahtarlama İşlemleri: Güç sistemi çalışmasında, 3 fazlı 200 amp sigortasız bağlantı kesme anahtarları, devrelerin çalışma konfigürasyonunu değiştirmek için devre kesicilerle koordineli olarak çalışır; örneğin, baraları aktarmak veya besleme yollarını değiştirmek: esnek sistem kontrolüne olanak tanır.

3.Küçük Akımların Oluşturulması ve Kesilmesi: 3 fazlı 200 amp sigortasız bağlantı kesme anahtarları, bir devre kesiciyi çalıştırmaya gerek kalmadan, yüksüz kısa hatlar, gerilim transformatörleri ve parafudrlar gibi küçük akım devrelerini doğrudan bağlayabilir veya bağlantısını kesebilir, böylece rutin işlemleri basitleştirir.

4.Koruma Cihazları ile Koordinasyon: Bir arıza oluştuğunda, 3 fazlı 200 amp sigortasız bağlantı kesme anahtarı, devre kesici açıldıktan sonra arızalı bölümü izole ederek arızanın genişlemesini önler ve sistemin kararlı çalışmasını destekler.

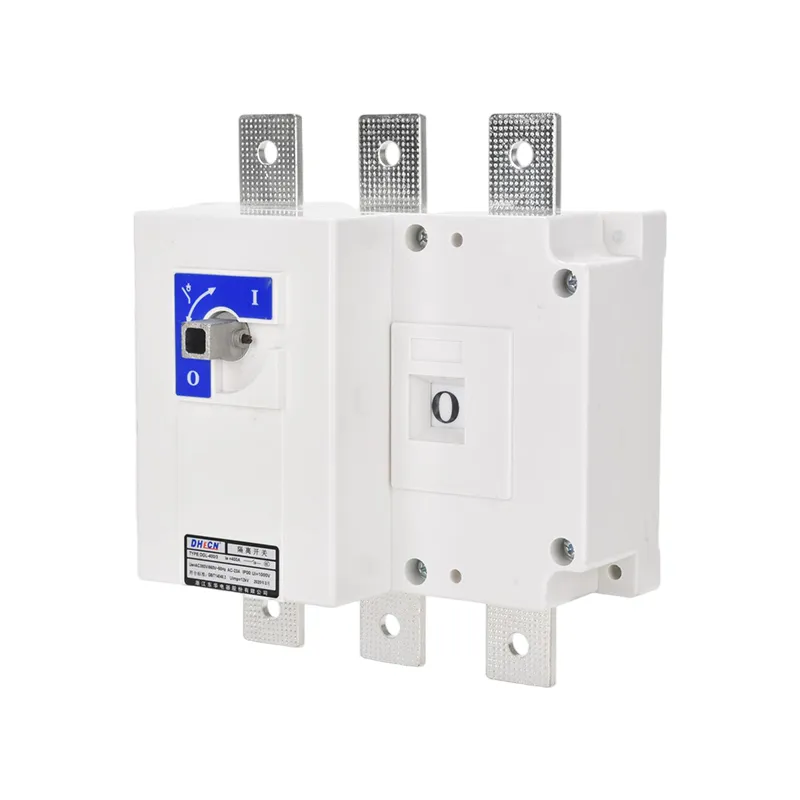

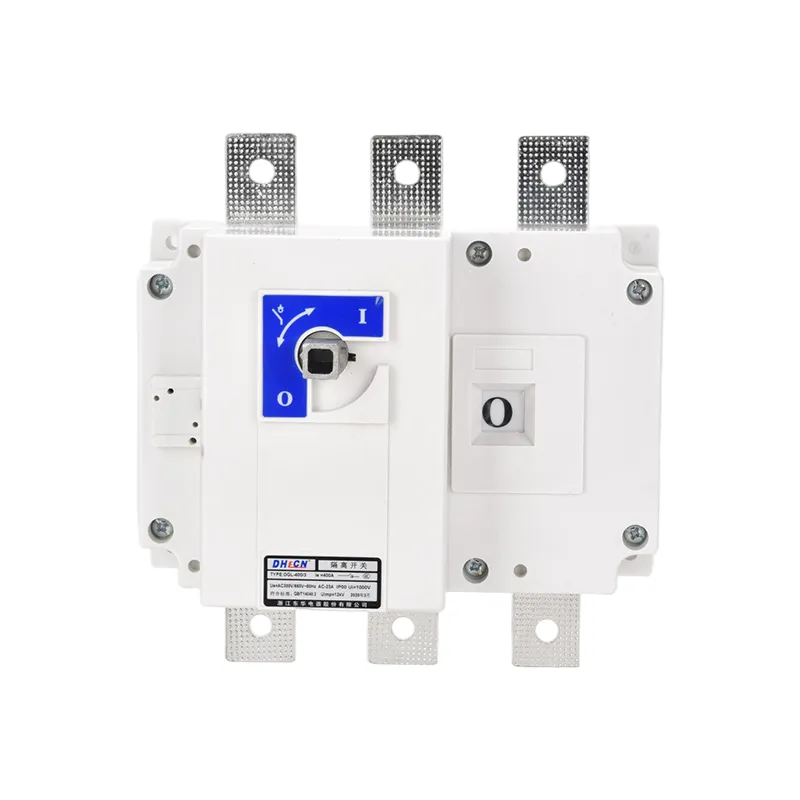

3 Phase 200 Amp Non Fused Disconnect Switch

Ürün Parametresi:

inci (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
kullanıcı arayüzü(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrik dayanımı (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Çalışma Akımı le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400VAC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Motor Gücü(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Yapma ve Kırma Kapasitesi
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Tepe Değeri)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanik Ömür (kez)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrik Ömrü (kez)
Ue=660V Nominal Akım dosyası
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Ağırlık (kg)
3 kutup	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 kutup	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Çalışma Torku(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

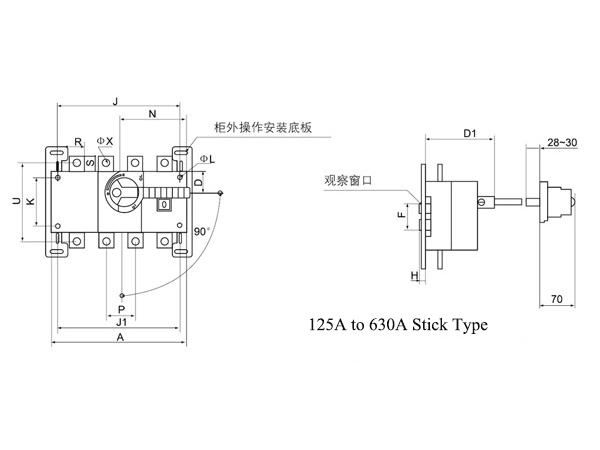

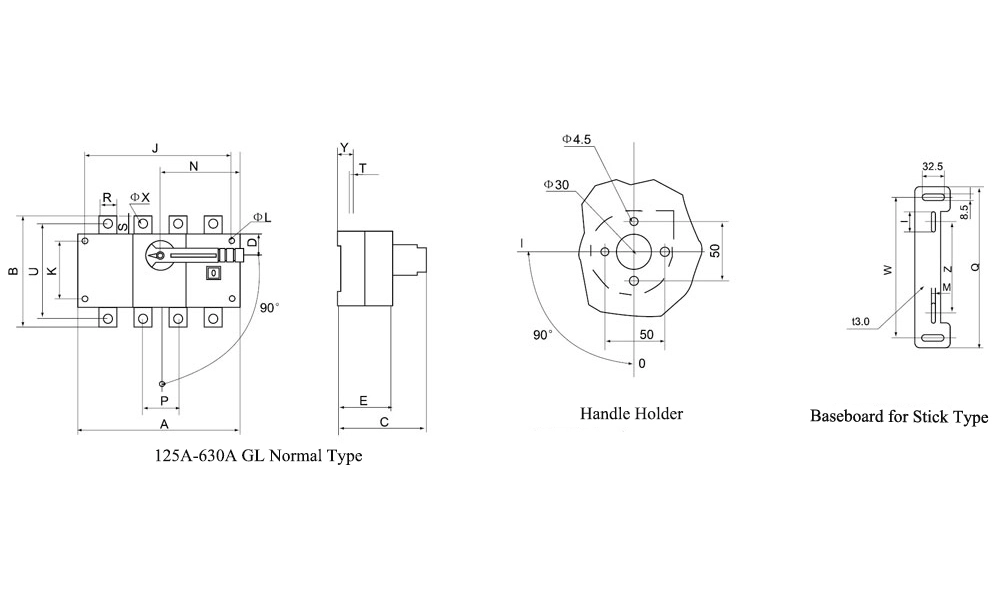

Tip	Çerçeve Boyutu ve Kurulum Boyutu
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tip	Boyut
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

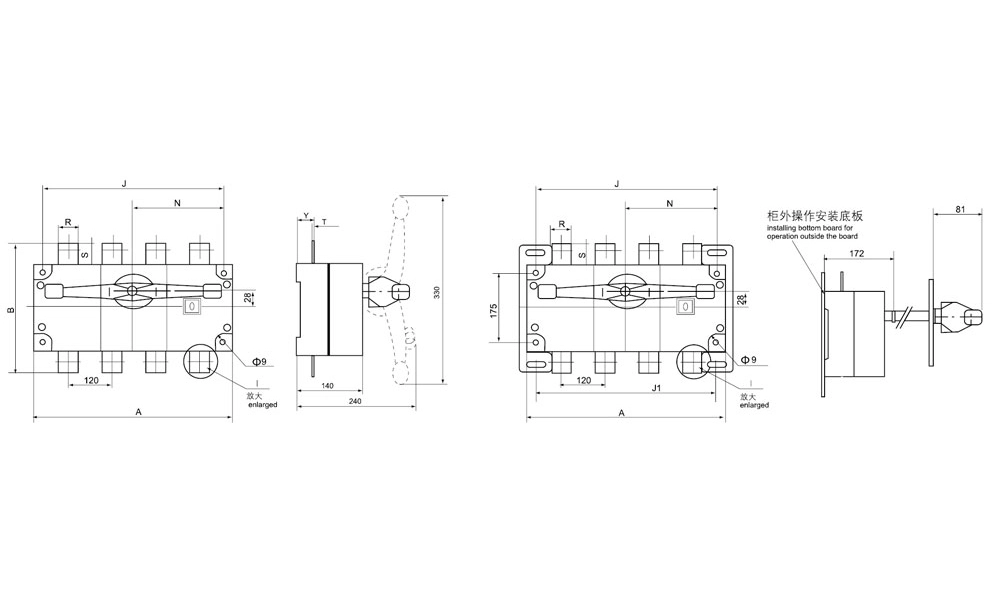

Tip	Çerçeve Boyutu ve Kurulum Boyutu
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Ürün SSS:

S: 3 fazlı 200A sigortasız bağlantı kesme anahtarının birincil işlevi nedir?

C: 3 fazlı 200A sigortasız bağlantı kesme anahtarı, bakım ve güvenlik amacıyla gücü ekipmandan veya devrelerden manuel olarak izole etmek için bir araç sağlar. Sigortalı bir anahtardan farklı olarak aşırı akım koruması içermez; yalnızca devreyi açar ve kapatır.

S: 3 fazlı 200A sigortasız bağlantı kesme anahtarı genellikle ne tür uygulamalarda kullanılır?

C: Sigortasız bağlantı kesmeler, aşırı akım koruması zaten bir yukarı akım kesici veya sigorta tarafından sağlandığında genellikle kurulur. Genellikle HVAC üniteleri, motorlar, takım tezgahları veya dağıtım panelleri için yerel izolasyon cihazları olarak kullanılırlar.

S: Neden 200 amp değerini seçmelisiniz?

C: Maksimum sürekli yük akımının 200 amperi aşmadığı sistemler için 200A değeri uygundur. Bu derecelendirme genellikle branşman devrelerinin veya bireysel yüklerin güvenli izolasyon gerektirdiği orta ölçekli ticari ve hafif endüstriyel tesislerde kullanılır.

S: 3 fazlı 200A sigortasız bağlantı kesme anahtarı için hangi voltaj değerleri mevcuttur?

C: Çoğu 3 fazlı 200A sigortasız bağlantı kesiciler 600 volt AC'ye kadar derecelendirilmiştir; en yaygın olanı 240V ve 480V'dir. Her zaman cihaz değerinin sistem voltajıyla eşleştiğini veya bu voltajı aştığını doğrulayın.
