480 Volt 3 Faz 400 A Sigortalı Bağlantı Kesme Anahtarı

Özel bir üretim olarak Wenzhou XiFa Electric Power Equipment Co., Ltd, 10 yıldan fazla bir süredir 480 volt 3 fazlı 400 amper sigortalı bağlantı kesme anahtarı üretmektedir. Wenzhou XiFa Electric Power Equipment Co., Ltd, her bir 480 volt 3 fazlı 400 amp sigortalı bağlantı kesme anahtarını yalnızca mükemmel kesme ve izolasyon performansına sahip olmakla kalmayıp aynı zamanda kısa devre ve aşırı yük korumasına sahip olacak şekilde tasarlamak için "basit ve verimli" ilkesini kullanmaya devam ediyor. Wenzhou XiFa Electric Power Equipment Co., Ltd'de teknik ekip, düşük arıza oranı ve bakım gerektirmeyen bir yön olarak 480 volt 3 fazlı 400 amp sigortalı bir bağlantı kesme anahtarı tasarlamayı hedefliyor.

Talep Gönder

Ürün Açıklaması

480 volt 3 faz 400 amper sigortalı bağlantı kesme anahtarı elektrik devrelerinde kritik bir rol oynar. Sigorta ve bıçaklı anahtarın işlevlerini birleştirerek hem koruma özellikleri hem de rahat kullanım sunar. 480 volt 3 faz 400 amper sigortalı ayırıcı, benzersiz mekanik tasarımı ve hassas çalışması sayesinde modern elektrik sistemlerinin vazgeçilmez bir bileşeni haline gelmiştir.

1.Normal çalışma sırasında, bağlantı kesme anahtarı gücün bağlantısını ve kesilmesini kontrol ederek düzgün devre sürekliliği sağlar. Bakım gerektiğinde, sigortalı bağlantı kesme anahtarı açık bir fiziksel bağlantı kesme noktası sağlayarak personeli ve ekipmanı korur.

2. Aşırı yük veya kısa devre durumunda, anahtar içindeki sigorta elemanı hızla eriyerek arıza akımını keser ve hem devreyi hem de bağlı cihazları hasardan korur.

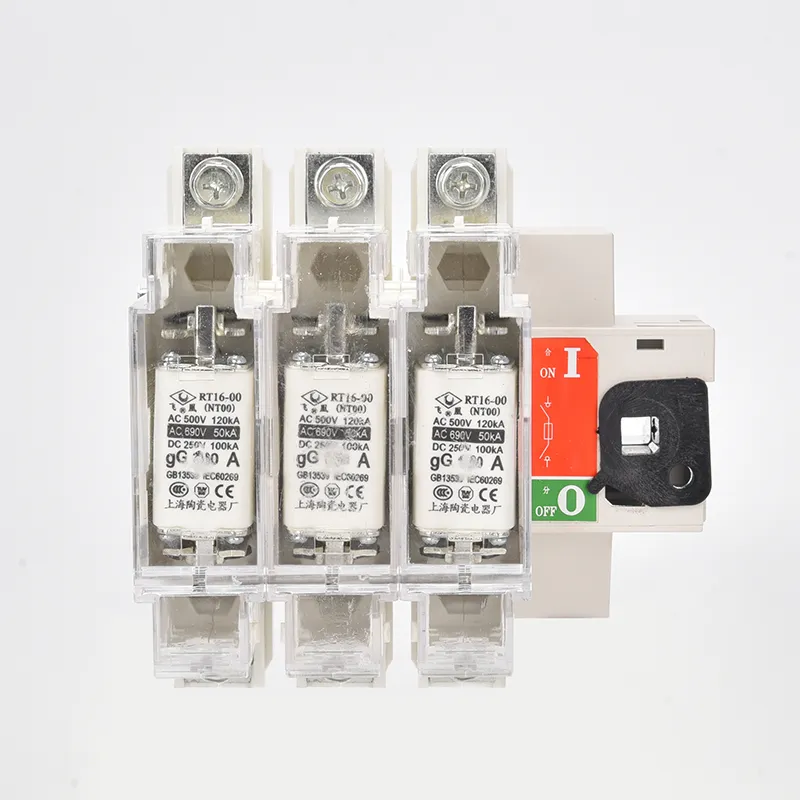

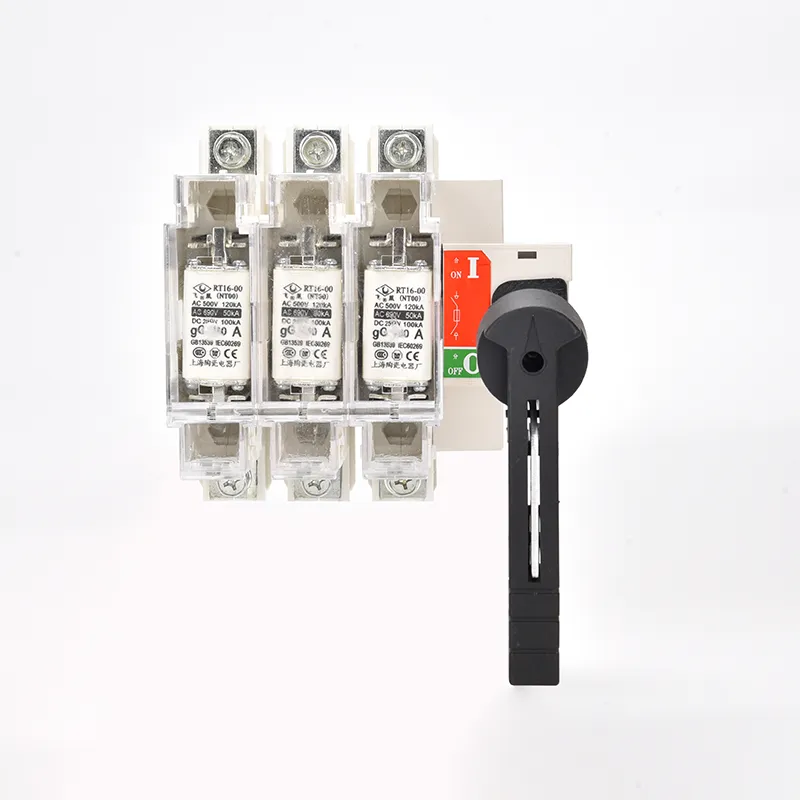

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Ürün Parametresi:

Çerçeve Akımı A	Sigortanın Nominal Akımı (A)	Sigorta Modu
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300、315、400	2
630	400,500,630	3

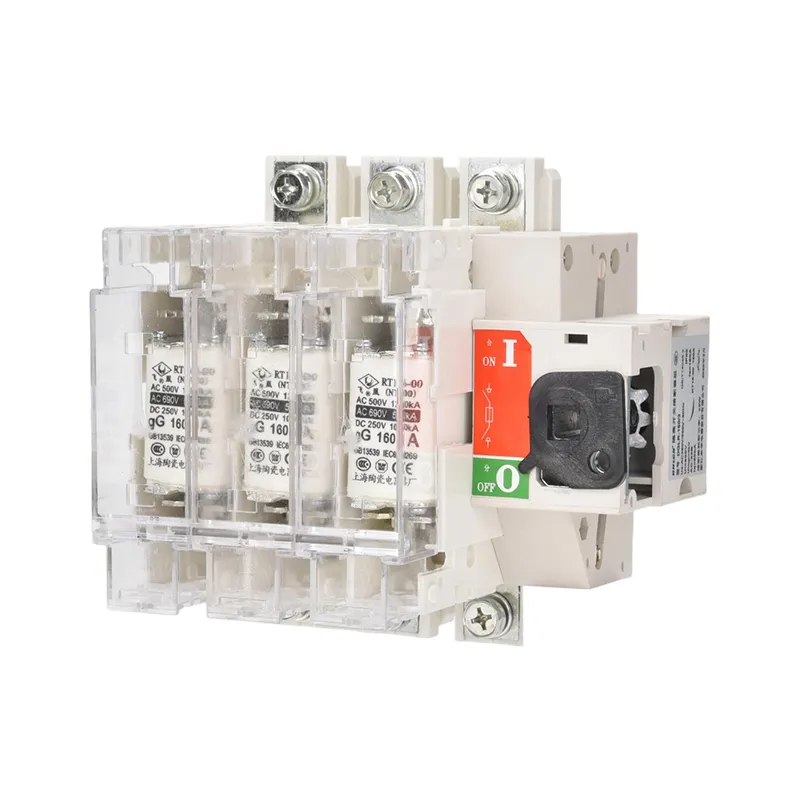

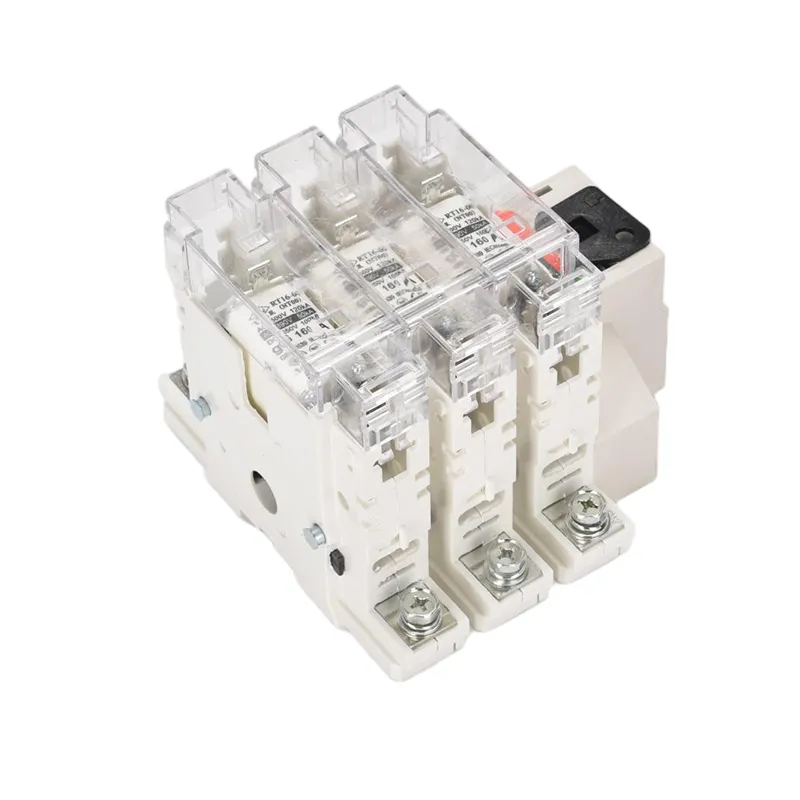

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Ön Tip

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Kenar Tipi

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tip	Sigorta Boyutu	Çerçeve Boyutu ve Kurulum Boyutu
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Ürün Bakımı:

1.Normal hizmete alınmadan önce 480 volt 3 faz 400 amper sigortalı bağlantı kesme anahtarı dikey konuma monte edilmeli ve kapak plakası çıkarılmalıdır.

2.Uygun kısa devre kesme kapasitesini ve akım sınırlama performansını sağlamak için, 480 volt 3 fazlı 400 amper sigortalı bağlantı kesme anahtarına doğru değerde sigortalar takılmalıdır.

3.Bir sigorta bağlantısını değiştirirken, öncelikle yük devresinin bağlantısı kesilmeli ve bağlantı kesme anahtarı kapağı açılmalı veya çıkarılmalıdır. Daha sonra sigorta, tutma plakasının altındaki yaylı klipse hafifçe basılarak serbest bırakılabilir. Kılavuz yuvası boyunca aşağı kaydırılarak yerine yeni bir sigorta takılır.

4.Ark haznesi üst yuvaya kolaylıkla takılıp çıkarılabilse de gereksiz sökmelerden kaçınılmalıdır. Kurulum sırasında dikkatli bir şekilde taşınmalı ve yerine tam olarak oturuncaya kadar yavaşça yerleştirilmelidir.

5. 480 volt 3 fazlı 400 amp sigortalı bağlantı kesme anahtarının kontaklarını iyi durumda tutmak için düzenli olarak kontrol edilmesi ve toz, yağ veya diğer birikintilerin temizlenmesi gerekir. Ayrıca, düzgün çalışmayı sürdürmek ve servis ömrünü uzatmak için çalıştırma mekanizmasının hareketli parçalarına periyodik olarak yağlama uygulanmalıdır.
