500kva Dağıtım Elektrik Trafosu

Güç transformatörleri, güç dağıtım endüstrisinde yaygın olarak kullanılmaktadır. 500 kVA modeli uluslararası pazarda en popüler tiplerden biridir. Wenzhou Xifa Electric Power Equipment Co., Ltd., pazar talebini karşılamak için 500kva dağıtım elektrik transformatörünü piyasaya sürdü. Çekirdek, demir kaybını en aza indiren soğuk haddelenmiş yönlendirilmiş silikon çelikten yapılmıştır ve yüksek iletkenlikli bakır sargılar, düşük sıcaklık artışı ve optimize edilmiş kısa devre direnci sağlar. Dolayısıyla 500kva dağıtım elektrik güç transformatörü, çoğu müşterinin ihtiyaçlarını karşılayan düşük kayıp ve enerji tasarrufu özelliklerine sahiptir.

Talep Gönder

Ürün Açıklaması

500kva dağıtım elektrik güç transformatörü aşağıdaki temel avantajları sunar: gelişmiş güvenlik için gelişmiş yalıtım teknolojisi. Düşük gürültülü çalışma ve minimum bakım gereksinimleri. Hem maliyet etkinliği hem de çevresel performans sunan 500kVA kapasitesiyle ticari ve endüstriyel ortamlarda verimli çalışma için özel olarak tasarlanmıştır.

Kullanıcılar, maliyet ve verimlilik arasında bir denge sağlamak için alüminyum sargıları veya daha iyi iletkenlik, daha düşük kayıplar ve üstün ısı direnci için bakır sargıları seçebilirler.

Sıcaklık artışı 150°C, 115°C veya 80°C olarak seçilebilir. İkincisi, yüksek ortam sıcaklıkları veya sürekli yükler altında verimliliği artırabilir ve yalıtım ömrünü uzatabilir ve 220°C'ye kadar veya daha yüksek dereceli malzemeler kullanabilir.

500kva dağıtım elektrik güç transformatörünün muhafaza tipleri, iç mekan kuru ortamlara uygun havalandırmalı NEMA 1 muhafazaları, dış mekan/nemli ortamlar için uygun yağmur geçirmez kapaklı NEMA 3R muhafazaları ve toz geçirmez, neme dayanıklı, aşındırıcı veya tehlikeli alanlar için uygun tamamen kapalı muhafazaları içerir.

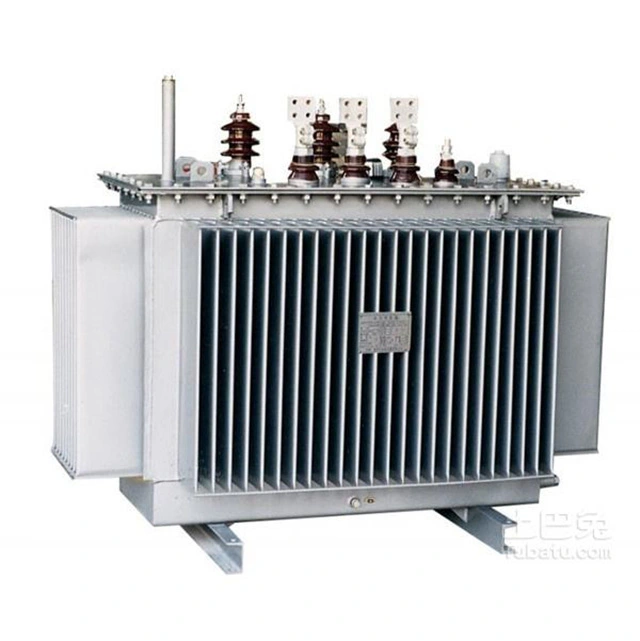

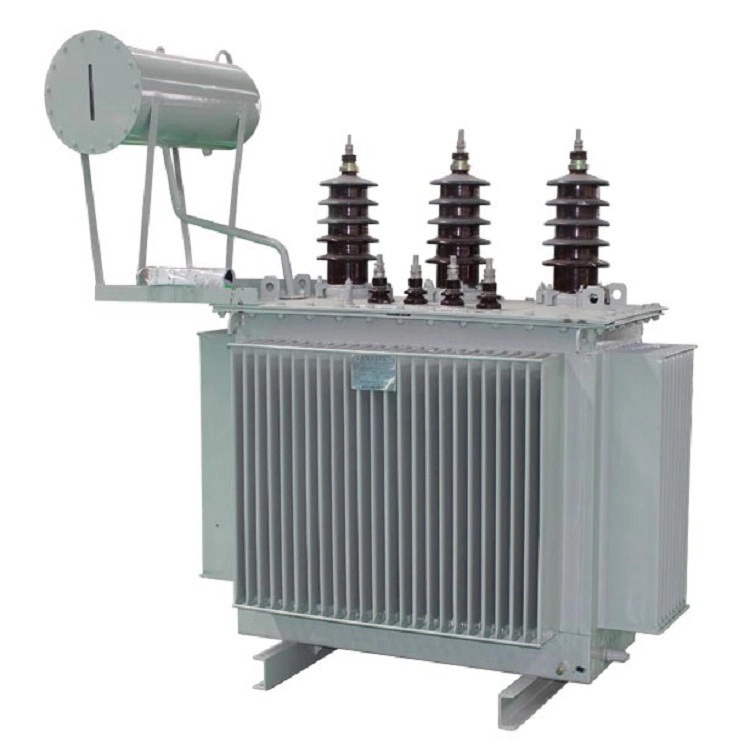

500kva Distribution Electric Power Transformer

Teknik parametre:

Ürün Adı	500kva dağıtım elektrik trafosu
Yüksek basınç(KV)	10KV
Yüksek basınçlı musluk aralığı(%)	±5 /±2 ×2 %0,5
Düşük basınç(KV)	0,4KV
Bağlantı sembolü	Dyn11, YNyn0
Çekirdek kaybı(W)	646 ila 680W
Sargı kaybı(W)	4,2 ila 6,9 kW
Heyecan verici akım (%)	≤%0,8
Kısa devre empedansı(%)	%4,5 ila %6,5
Sertifikalar	CE, ISO9001
Sıcaklık artışı(°C)	150°C, 115°C veya 80°C

Neden onu bir tabaka halinde işlemek yerine çekirdek olarak bütün bir silikon çelik parçasını kullanmıyorsunuz?

Bunun nedeni, tabaka benzeri bir çekirdeğin başka bir tür demir kaybı olan "girdap akımı kaybını" azaltabilmesidir. 500kva dağıtım elektrik güç transformatörü çalışırken, bobinde alternatif bir akım vardır ve ürettiği manyetik akı doğal olarak alternatiftir. Bu değişen manyetik akı, demir çekirdekte indüklenmiş bir akım üretir. Demir çekirdekte üretilen indüklenen akım, manyetik akıya dik bir düzlem içinde dairesel bir düzende dolaşır, dolayısıyla buna girdap akımı denir. Girdap akımı kaybı aynı zamanda demir çekirdeğin ısınmasına da neden olur.

Girdap akımı kaybını azaltmak için, 500kva dağıtım elektrik güç transformatörünün demir çekirdeği karşılıklı olarak yalıtılmış silikon çelik levhaların istiflenmesiyle yapılır, böylece girdap akımı daha küçük bir kesit boyunca dar, uzun bir devrede akar, böylece girdap akımı yolundaki direnç artar. Aynı zamanda silikon çeliğin içindeki silikon, malzemenin direncini arttırır ve bu da girdap akımını azaltmada rol oynar.

500kva dağıtım elektrik transformatörü çekirdekleri için genellikle 0,35 mm kalınlığında soğuk haddelenmiş silikon çelik saclar seçilir. Gerekli çekirdeğin boyutuna göre uzun sac halinde kesilir. Teorik olarak, girdap akımını azaltmak için, silikon çelik levha ne kadar ince ve üst üste binen levha şeritleri ne kadar dar olursa, etki o kadar iyi olur. Bu sadece girdap akımı kaybını azaltmakla kalmaz, sıcaklık artışını da azaltır, aynı zamanda silikon çelik sacların malzemesinden de tasarruf sağlar.

Bununla birlikte, silikon çelik sac transformatör göbekleri yapılırken, yalnızca yukarıda bahsedilen olumlu faktörlere dayanılmaz, çünkü demir çekirdeğin bu şekilde yapılması, çalışma süresini büyük ölçüde artıracak ve demir çekirdeğin etkin kesitini azaltacaktır. Bu nedenle, silikon çelik levhalarla transformatör çekirdekleri yaparken, özel durumu dikkate almak, artıları ve eksileri tartmak ve en uygun boyutu seçmek gerekir.
