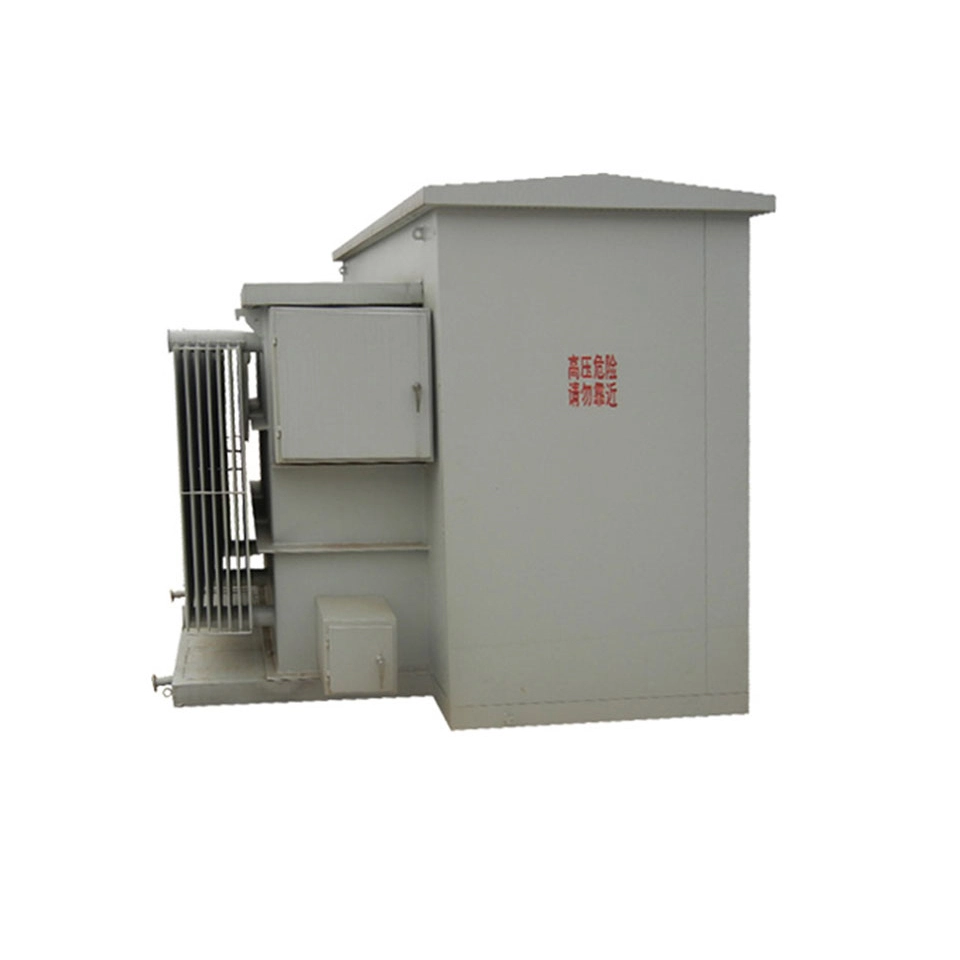

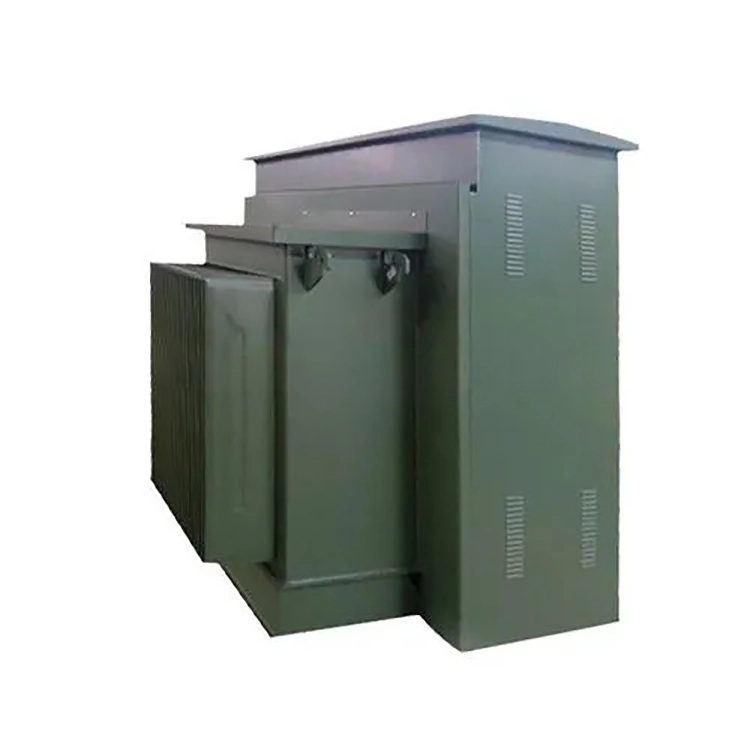

Yağlı Ped Montajlı Trafo 1000kva

Yağ dolu yastığa monteli transformatör 1000kva, 1000 kva nominal kapasiteye sahip, dış mekan zemin kurulumu için özel olarak tasarlanmış üç fazlı bir dağıtım transformatörüdür. Askıya alınmak veya yeraltına gömülmek yerine doğrudan prefabrik beton temel üzerine kurulur. Demir çekirdek ve sargılar, elektrik yalıtımı ve termal yönetim elde etmek için yağın yüksek dielektrik mukavemeti ve ısı dağıtma özelliklerinden yararlanılarak tamamen yalıtım yağına batırılmıştır.

Yağla doldurulmuş yastığa monteli transformatör 1000kva'nın kabuğu oluklu yağ tankından yapılmıştır ve oluklu plakalar kullanılarak ısı dağıtım yüzeyi artırılarak ONAN soğutması sağlanır. Dalgaların elastik özelliği, yalıtım yağının sıcaklık değişimlerinden kaynaklanan hacim genleşmesini absorbe edebilir. Tamamen sızdırmaz yapısı, izolasyon yağının dış hava ile temas etmemesini sağlayarak, oksijen ve nemin girmesi nedeniyle yağ kalitesinin bozulmasını ve izolasyon malzemelerinin eskimesini etkili bir şekilde önler.

Yağla doldurulmuş ped monteli transformatör 1000kva'nın tüm yapısı üç ayrı bölmeden oluşur: yüksek gerilim odası, alçak gerilim odası ve trafo odası. Alçak gerilim odasının kapısı üç noktalı kilitle donatılmıştır. Yüksek gerilim tarafında canlı çalışmayı önlemek için, yüksek gerilim odasının kapısı ancak alçak gerilim odasının kapısı açıldıktan sonra açılabilir. Hem yüksek gerilim hem de alçak gerilim tarafları NEMA topraklama terminalleriyle donatılmıştır.

Elektrik ve koruma konfigürasyonu açısından, bu yağ dolu ped montajlı transformatör 1000kva, farklı yük özelliklerine uygun Dyn11, Yyn0 gibi çeşitli bağlantı gruplarını destekler. Yüksek voltaj tarafı, yük anahtarı ve sigortanın ikili korumasını entegre eder ve basınç tahliye valfi, yağ sıcaklığı ve yağ seviyesi izleme ile donatılmıştır. DOE 2016 enerji verimliliği standardını ≥ %99,2 verimlilikle karşılar, güvenli ve güvenilirdir.

Teknik parametre

Bir endüstri parkı, esas olarak üç fazlı asenkron motorlara, su pompalarına ve diğer güç ekipmanlarına güç sağlayacak olan, yağla doldurulmuş ped monteli 1000kva transformatör satın almayı planlıyor. Üç fazlı yük temel olarak dengelidir ancak saha ortamında çok fazla toz bulunur ve transformatörün nispeten düşük bir başlangıç ​​tedarik maliyetine sahip olması gerekir. Bağlantı grubuna Dyn11 mi yoksa Yyn0 mı öncelik verilmeli? Neden?

Performans karşılaştırmasına göre Dyn11 bağlantı grubu tercih edilmelidir. Üç faz dengesizliğine direnme yeteneği açısından Dyn11, nötr hat akımının faz akımının %75'inin üzerine çıkmasına izin verirken, Yyn0 bunu tipik olarak %25 dahilinde sınırlandırır; Harmonik bastırma açısından, Dyn11'in yüksek gerilim yan üçgen bağlantısı üçüncü harmonik için bir dolaşım yolu sağlayarak gerilim dalga biçimi bozulmasını etkili bir şekilde önleyebilir; Yyn0 ise nispeten ortalama bir bastırma kapasitesine sahiptir; Tek fazlı topraklama arıza akımı açısından Dyn11, röle korumasının güvenilir bir şekilde tespit etmesi ve harekete geçmesi daha kolay olan daha büyük bir arıza akımı üretir; Yyn0'ın arıza akımı ise nispeten daha küçüktür ve koruma yapılandırmasını daha zor hale getirir.

Genel olarak Dyn11, LED aydınlatma, değişken frekanslı klimalar ve şarj yığınları gibi modern karma yükleri içeren senaryolar için daha uygundur; Yyn0 ise yalnızca üç fazlı, tam dengeli saf güç yükleri ve maliyete oldukça duyarlı projeler için uygundur. Bu nedenle, hiçbir özel kısıtlama olmaksızın, yağ dolu ped monteli transformatör 1000kva'nın bağlantı grubuna Dyn11 olarak öncelik verilmelidir.

Teçhizat

Ürün Detayı

Yüzük Tipi

Terminal Tipi

Trafo Gövdesi

Süreçteki Ürün

Test Merkezi

Sarım Atölyesi
