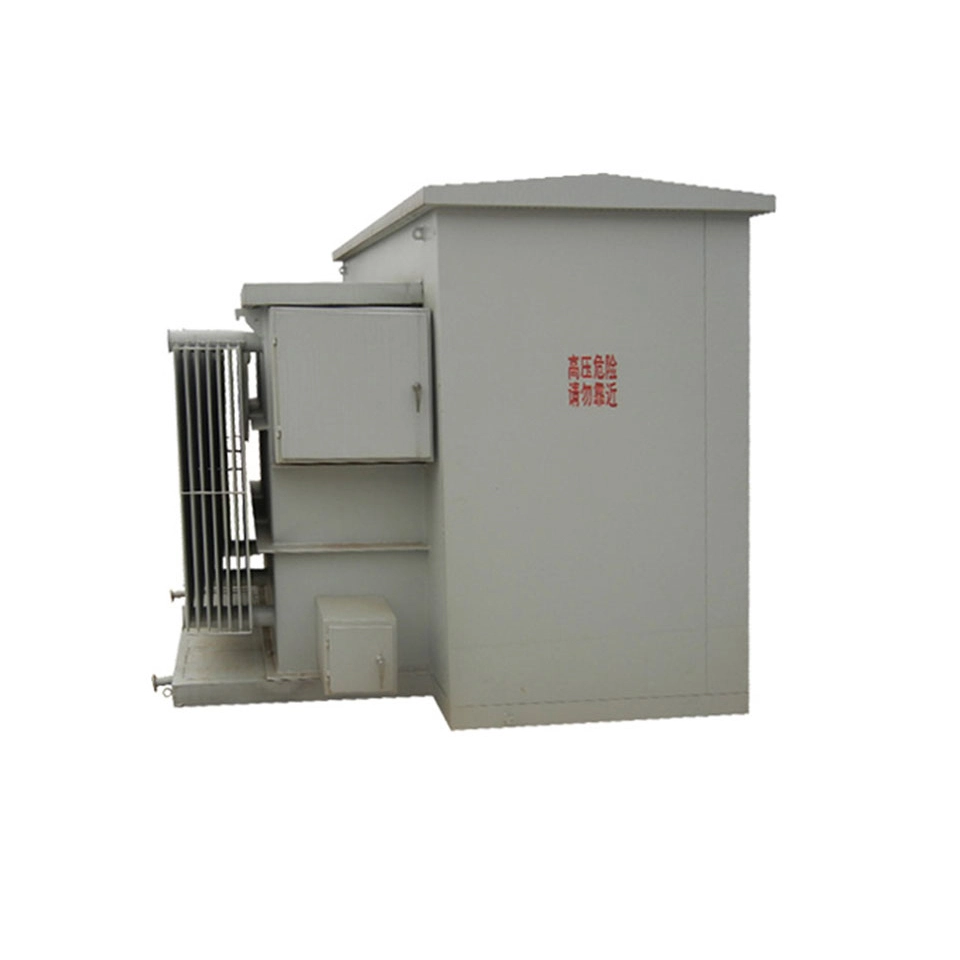

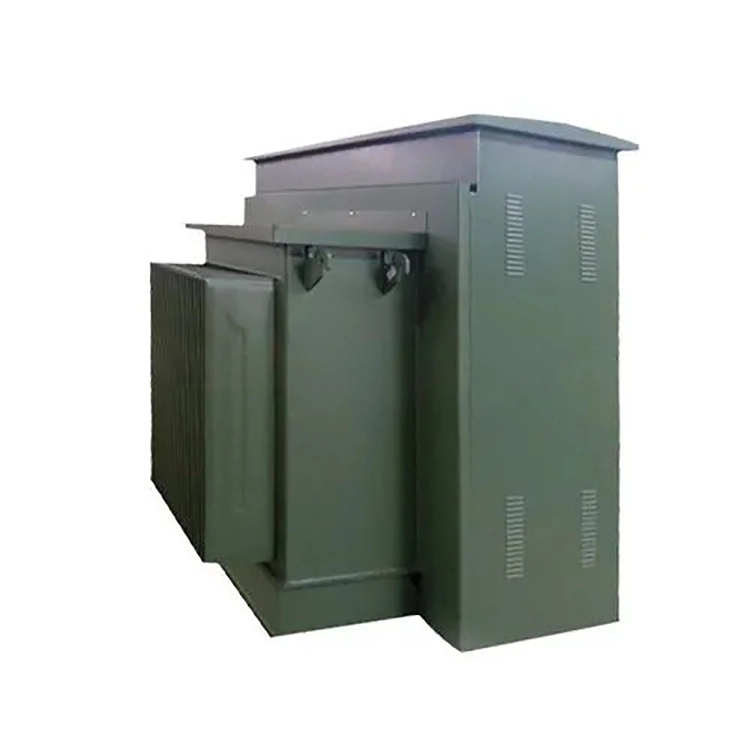

100 Kva 3 Fazlı Padmount Transformatör

100 kva 3 fazlı yastığa monteli transformatör, entegre bir dış mekan güç dağıtımı komple ekipmanıdır. Kabinin içi üç bağımsız odaya bölünmüştür: yüksek gerilim odası, transformatör odası ve alçak gerilim odası.

Yüksek gerilim anahtarları, sigortalar, paratonerler, ana trafo gövdesi, alçak gerilim dağıtım anahtarları, sayaçlar ve çeşitli koruma cihazlarını entegre eder. Genel yerleşim düzeni düzgün ve kompakttır ve ayrı bir güç dağıtım odasının inşa edilmesine gerek yoktur.

Transformatörün standart voltaj özellikleri. Dyn11 bağlantı grubunu benimser ve 50 hertz endüstriyel frekansta çalışır. Yüksek ve alçak gerilimin nominal akımları gereksinimleri karşılayacak şekilde eşleştirilir. Transformatörün iletim performansı istikrarlı ve güvenilirdir. 100 kva 3 fazlı yastığa monteli transformatör mükemmel ısı dağıtma özelliklerine sahiptir. İki soğutma şekli vardır: yağa daldırılmış kendinden soğutmalı ve kuru tip hava soğutmalı. Ayrıca toza ve yağmura karşı koruyucu özelliğe sahiptir.

Çalışma kaybı düşüktür, çalışma gürültüsü küçüktür ve aşırı yük, kısa devre ve yıldırım düşmesine karşı çoklu güvenlik koruma mekanizmalarıyla donatılmıştır. Güçlü anti-parazit özelliğine sahiptir, karmaşık dış mekan çevre operasyonlarına uzun süre uyum sağlayabilir, mükemmel güç kaynağı stabilitesine sahiptir ve daha sonraki bakım ve onarımlar nispeten basittir.

Teknik özellikler:

S: 100 kva 3 fazlı yastığa monteli bir transformatör için, dış mekana kurulduğunda neden "halka ağ besleyici tipi" ve "radyal besleyici tipi" olmak üzere iki konfigürasyonun ayırt edilmesi gerekir?

C: Radyasyon besleyici konfigürasyonunda, transformatörün birincil tarafı yalnızca tek bir kabloya bağlanır ve içinde yük anahtarı yoktur, bu da basit bir yapıya ve daha düşük maliyete neden olur. Bununla birlikte, bu yöntemin ölümcül dezavantajı, 100 kva 3 fazlı yastığa monteli transformatörün bakıma ihtiyaç duyması veya kablonun bu bölümünün arızalanması durumunda, besleyici güç kaynağının tamamının kesilmesi gerekmesi ve bunun da aynı hat üzerindeki tüm alt kullanıcıların tamamen kapatılmasına neden olmasıdır. Güç kaynağının güvenilirliği tamamen tek kanalın sürekliliğine bağlıdır.

Halka ağ besleyici yapılandırması altında, 100 kva 3 fazlı yastığa monte transformatörün birincil tarafı, halka ağ devresine seri olarak bağlanabilen iki adet gelen arayüz bağlantı noktası ve yerleşik bir yük anahtarı ile ayrılmıştır. Transformatörün kendisinin devre dışı bırakılması gerektiğinde veya bir taraftaki kablo arızalandığında, yük anahtarı çalıştırılarak 100 kva 3 fazlı padmounted transformatörü halka ağdan izole etmek için çalıştırılabilir, bu arada halka ağın ana ana hattının sürekliliği korunur, diğer kullanıcılara kablonun diğer tarafından hala güç sağlanmasına olanak sağlanır ve böylece ana hattı ve kablo arızalarını kesmeden planlı bakım hedefine ulaşılır ve elektrik kesintisi alanını genişletmeden yalnızca arızalı bölüm izole edilir. Her ne kadar bu konfigürasyon bir birincil yan anahtar ekipmanı ve ikinci bir giriş geçiş kanalı eklese de, maliyet yaklaşık %15 ila %20 oranında artar, ancak dağıtım sisteminin güç kullanılabilirliği göstergelerini önemli ölçüde artırır.

Teçhizat

Ürün Detayı

Yüzük Tipi

Terminal Tipi

Trafo Gövdesi

Süreçteki Ürün

Test Merkezi

Sarım Atölyesi
