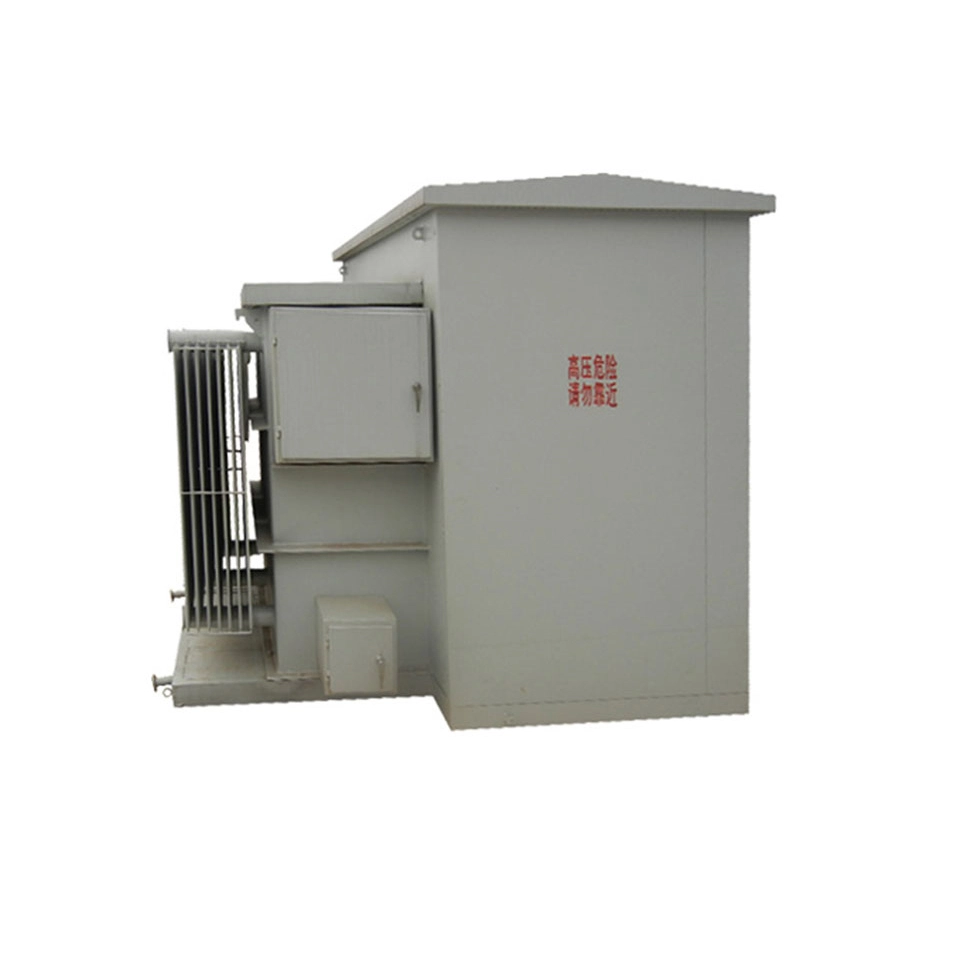

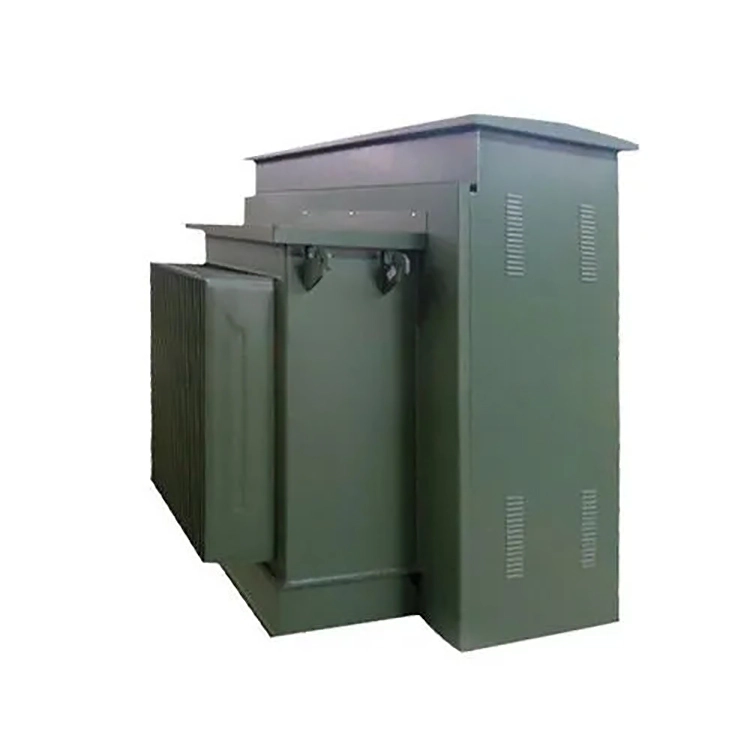

33 0.4kv 1250kva Tek Fazlı Ped Montajlı Trafo

33 0,4kv 1250kva tek fazlı yastığa monteli transformatör, büyük yer altı güç sistemleri için özel olarak tasarlanmış üst düzey bir çözümdür. Güvenli ve hava koşullarına dayanıklı bir kasaya sahiptir ve personel güvenliğini en üst düzeye çıkaran ve halka açık yerlerde kurcalamayı önleyen gelişmiş elektrik teması olmayan veya canlı temas yapılandırmalarıyla donatılmıştır. Bu 33 0,4kv 1250kva tek fazlı yastığa monteli transformatör ANSI, IEEE standartları ve enerji verimliliği gereksinimleriyle uyumludur ve maksimum 33kV birincil voltajı esnek ikincil voltajlara dönüştürerek büyük konut ve ticari uygulamalar için mükemmel kısa devre koruma özellikleri ve sessiz çalışma sağlar.

Teknik parametre:

Bu 33 0,4kv 1250kva tek fazlı yastığa monteli transformatör uygulamasında neden diğer voltaj seviyeleri yerine düşük voltaj tarafında genellikle 0,4kV kullanılıyor?

400V (üç fazlı) / 230V (tek fazlı), IEC standart düşük voltajlı güç dağıtım sistemlerinde yaygın olarak kullanılan voltaj seviyeleridir ve konut, ticari ve hafif endüstriyel uygulamalarda yaygın olarak kullanılır. Alçak gerilim şalter dolapları, devre kesiciler ve kablolar gibi ekipmanlar olgunlaşmıştır ve 400V düzeyinde yüksek maliyet performans oranına sahiptir. Tek fazlı 230V, ek voltaj düşüşüne gerek kalmadan sıradan aydınlatmaya, prizlere ve ev aletlerine doğrudan güç sağlayabilir.

0,4kV, tipik olarak bir konut veya ticari alan içinde 200 ila 500 metre mesafe üzerinden iletilebilir (≤%5'lik normal voltaj düşüşünü karşılar). 1250kVA genellikle alışveriş merkezleri, kampüsler, tıp merkezleri gibi daha büyük yük noktalarında, trafonun yük merkezine yakın konumlandırılması ile kullanılmaktadır. 0,4kV yeterlidir ve daha yüksek voltaja gerek yoktur.

Üç fazlı bir grup (toplam kapasite 3750 kVA) oluşturmak için bu tür üç adet 0,4kv 1250kva tek fazlı yastığa monteli transformatör kullanıldığında, aynı kapasitede bir adet üç fazlı transformatör kullanılmasına kıyasla. yük dağılımı, nötr nokta topraklaması ve koruma konfigürasyonu açısından temel farklar ve önlemler nelerdir?

Üç fazlı bir konfigürasyonda üç adet 33 0,4kv 1250kva tek fazlı yastığa monteli transformatör kullanıldığında, aynı kapasiteye sahip tek fazlı bir transformatörden çekirdek farkı aşağıdaki gibidir:

Yük dağılımı kesinlikle dengeli olmalıdır; aksi takdirde belirli bir fazdaki aşırı yük, nötr noktada ciddi bir sapmaya neden olur ve üç fazlı bir transformatörde olduğu gibi karşılıklı manyetik alan etkileşimi yoluyla telafi edilemez.

İlk olarak, nötr nokta topraklaması için, üç adet 33 0,4kv 1250kva tek fazlı yastığa monteli transformatörün alçak gerilim nötr noktalarının harici olarak bağlanması ve ardından tek bir noktada topraklanması gerekir. Aksi halde dolaşım akımları ve toprak potansiyeli farklılıklarının oluşması muhtemeldir. Buna karşılık, üç fazlı transformatörlerin nötr noktaları doğrudan dahili olarak dışarı çıkar ve topraklaması basit ve güvenilirdir.

İkincisi, koruma açısından, tek fazlı gruptaki her 33 0,4kv 1250kva tek fazlı yastığa monteli transformatörün yüksek gerilim tarafı bağımsız olarak sigortalarla yapılandırılmıştır. Bir fazda arıza olması durumunda diğer iki faz hala güç sağlamaya devam edebilir. Bu nedenle, bir faz hatası alarmı eklenmeli ve düşük gerilim tarafı için özel olarak sıfır dizi koruması tasarlanmalıdır. Buna karşılık, üç fazlı transformatörler genellikle birleşik bir açmaya sahiptir ve koruma koordinasyonu daha basittir.

Genel olarak, 33 adet 0,4kv 1250kva tek fazlı yastığa monteli transformatörler grubu genişleme açısından esnektir, nakliye açısından uygundur, ancak karmaşık korumaya, yük dengesi için daha yüksek gereksinimlere ve daha büyük bir toplam maliyete ve zemin alanına sahiptir. Ana yükün tek fazlı olduğu aşamalı inşaat veya senaryolar için uygundur.
