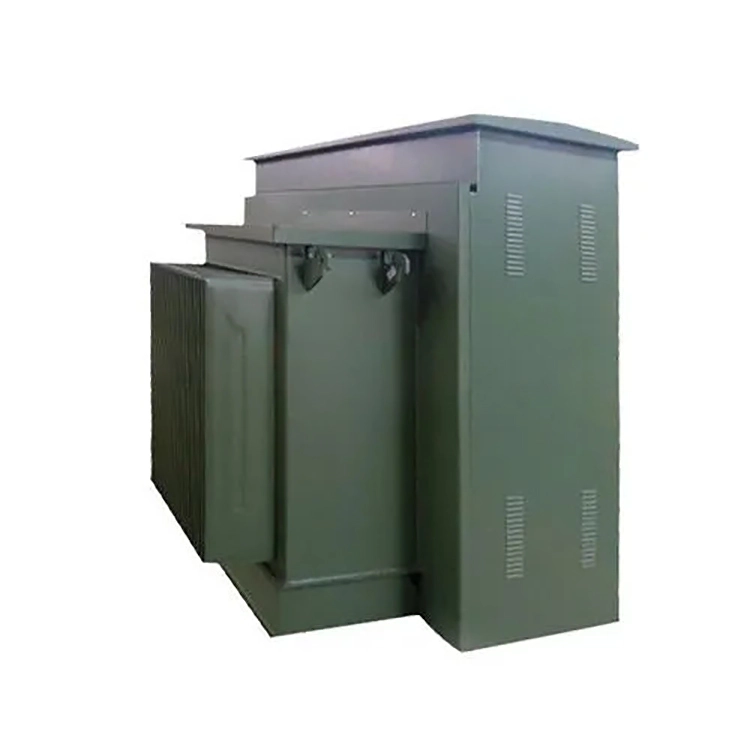

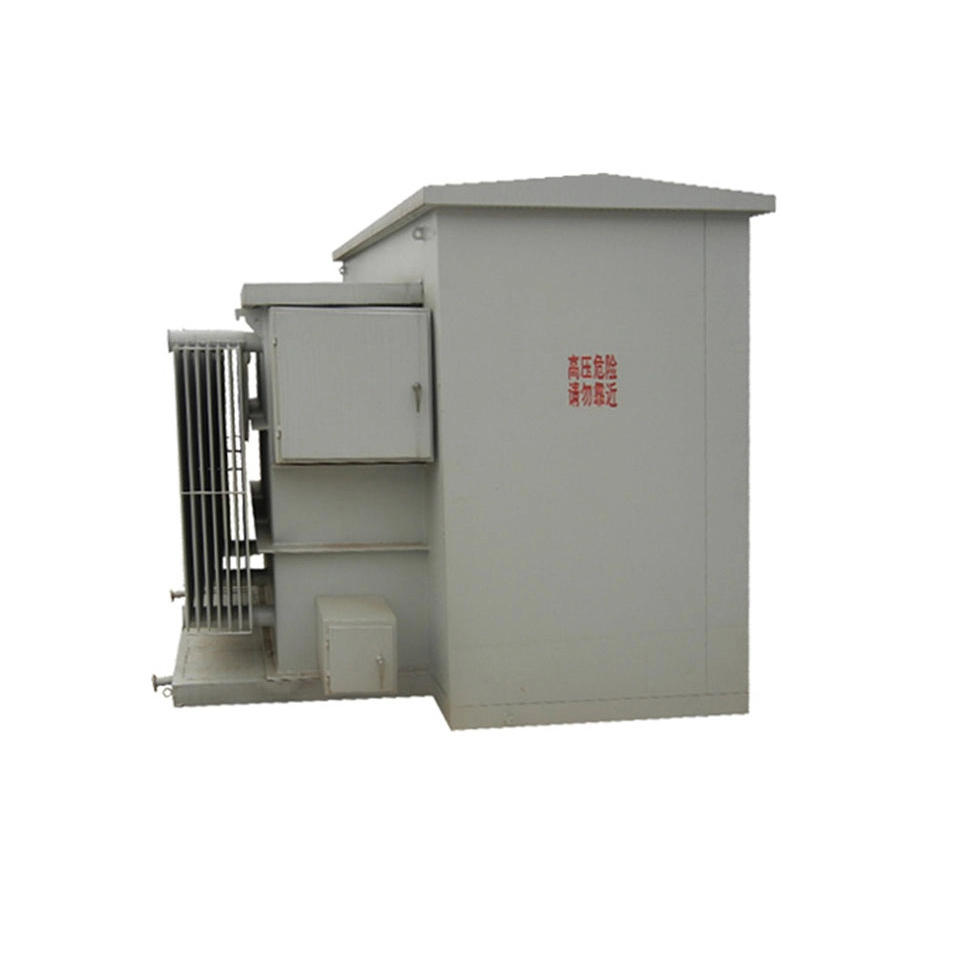

2.5mva Madeni Yağ Yastığına Monte Güç Trafosu

Mineral yağ, yalıtım ve soğutma ortamı olarak hizmet eder ve güç transformatörü endüstrisindeki en geleneksel ve olgun yalıtım sıvısı seçimidir. Yani 2,5mva madeni yağ yastığına monte edilmiş güç transformatörü mükemmel elektrik yalıtım performansına, iyi ısı iletkenliğine ve maliyet etkinliği avantajlarına sahiptir. Doğal esterler gibi alternatif izolasyon sıvılarıyla karşılaştırıldığında, mineral yağın tutuşma noktası daha düşük olmasına rağmen, düşük sıcaklıkta daha iyi akışkanlığa ve çalışma sırasında soğuk bölgelerde daha yüksek güvenilirliğe sahiptir.

Fişli transformatör iki tip gelen hattı destekler: Birincisi, iki set birincil burçla (hem gelen hem de giden hatlar için toplam 6 adet) ve dahili dört konumlu yük anahtarıyla donatılmış halka ağ besleyici tipidir. Transformatörü seri olarak halka ağ devresine bağlayarak arıza izolasyonunu ve kesintisiz bakımı mümkün kılar. Bu konfigürasyon için genellikle 2,5 mva madeni yağ yastığına monte edilmiş güç transformatörü önerilir. Radyal besleyici tipi yalnızca bir ana burçla donatılmıştır ve daha düşük maliyetli ancak buna bağlı olarak güvenilirliği azaltılmış tek hatlı güç kaynağı sağlar.

Kısa devre empedansı, bir transformatörün önemli bir parametresidir ve sistem kısa devre akımının seviyesini ve voltaj düzenleme oranını doğrudan etkiler. Ped monteli bir güç transformatörünün tipik empedans değeri %5,0 ila %7,5'tir ve tasarım hedef değeri genellikle %5,75 olarak ayarlanır. %5,75'lik bir empedans, sekonder tarafta üç fazlı bir kısa devre oluştuğunda kısa devre akımının, nominal akımın yaklaşık 1/0,0575'i olduğu anlamına gelir; bu, nominal akımın yaklaşık 17,4 katıdır. Örnek olarak 400V alçak gerilim tarafını ele alırsak, anma akımı yaklaşık 3608A, kısa devre akımı ise yaklaşık 62,8kA olup, orta gerilim şalt cihazının dayanabileceği aralıktadır.

Tam yük sırasında voltaj düşüşü yaklaşık %5,75'tir ve bu genel endüstriyel yükler için kabul edilebilir bir değerdir. IEC 60076 standardına göre 2,5mva madeni yağlı ped monteli güç transformatörü, termal etkilere ve dinamik kararlılık etkilerine dayanacak kısa devre özelliğine sahiptir.

Teknik parametre:

S: 2,5mva madeni yağ yastığına monte edilmiş bir güç transformatörü için, hafif yük altında veya uzun süre yüksüz koşullar altında çalışırken neden hala yüksüz kaybına dikkat etmek gerekiyor?

C: Yüksüz kayıp esas olarak iki bölümden oluştuğundan: Birincisi, histerezis kaybı: demir çekirdek alternatif bir manyetik alanda tekrar tekrar mıknatıslandığında oluşan enerji kaybı. İkincisi, girdap akımı kaybı: alternatif manyetik alan tarafından demir çekirdekte indüklenen dolaşım akımının neden olduğu ısı kaybı.

Güç transformatörünün ikincil tarafı tamamen açık devre veya yüksüz durumda olsa bile, birincil tarafı yine de sabit miktarda yüksüz kayıp tüketir. Yüksüz kayıp, ölçülebilir ve sürekli olarak biriken elektrik faturalarına yol açar. 3000 saatin üzerinde çalışma süresine sahip senaryolar için, model seçilirken yüksüz kaybı daha düşük olanlara (yüksek manyetik iletkenliğe yönelik yönlendirilmiş silikon çelik levhalar veya amorf alaşım çekirdekler kullanmak gibi) öncelik verilmelidir. İlk satın alma maliyeti %15 ila 20 oranında artsa bile aradaki fark iki yıl içinde elektrik maliyeti tasarrufuyla telafi edilebilir.
