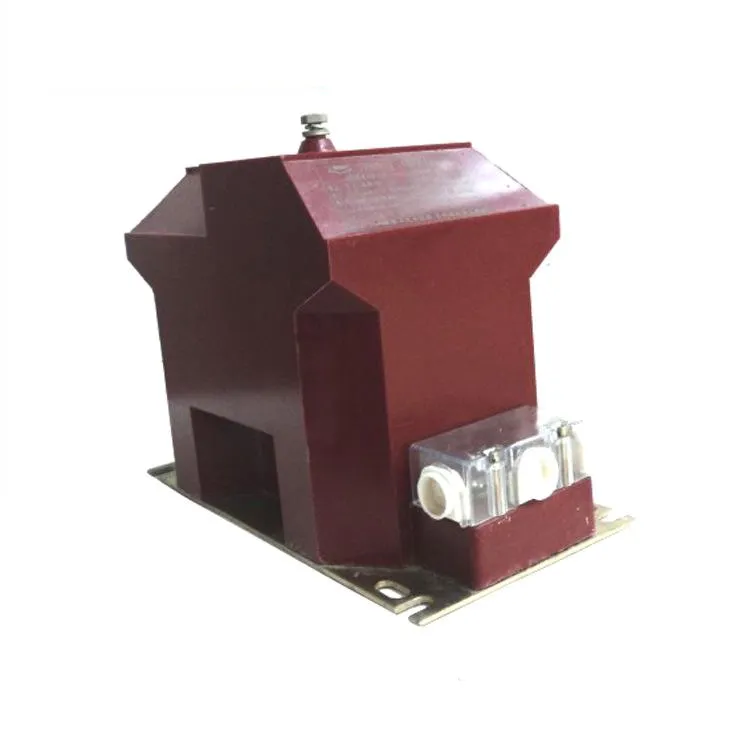

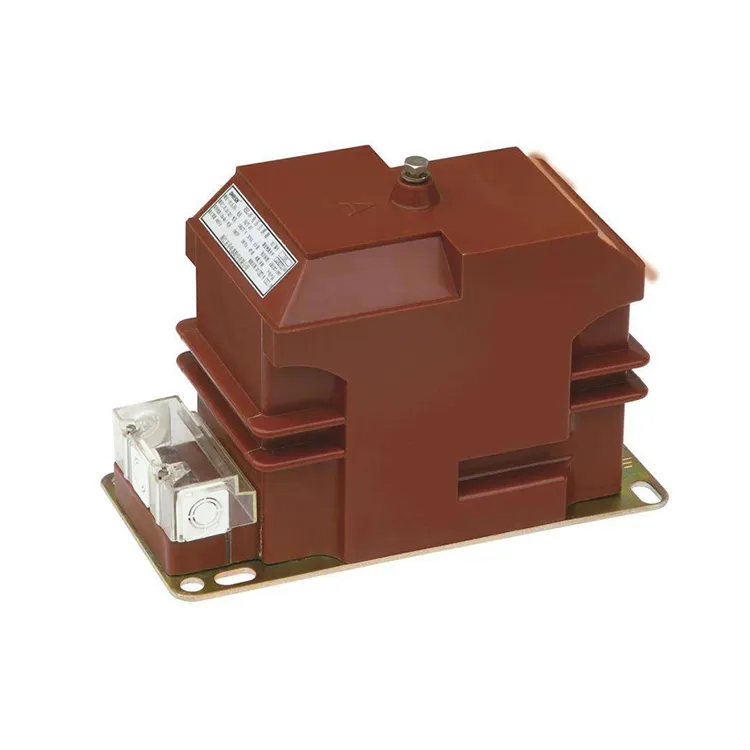

Şalt Sisteminde Orta Gerilim Reçine Döküm Potansiyel Trafosu

İşlevi güç dağıtım transformatörüne benzer olan orta gerilim reçineli döküm potansiyel transformatörü, voltajı dönüştürmek için tasarlanmıştır. Bununla birlikte, güç transformatörleri, öncelikle elektriğin verimli iletimini ve dağıtımını sağlamak için, tipik olarak kVA veya MVA olarak derecelendirilmiş kapasitelerle voltajı ayarlarken, potansiyel transformatörler bir ölçüm ve koruma görevi görür. Orta gerilim reçineli döküm potansiyel transformatörünün ana işlevi, hat voltajının, gücün ve enerji tüketiminin doğru bir şekilde izlenmesini sağlamak için ölçüm cihazlarına ve koruyucu rölelere çalışma gücü sağlamaktır. Potansiyel transformatörler ayrıca arıza durumları sırasında iletim hatları, motorlar ve güç transformatörleri gibi yüksek değerli varlıkları korumaya yönelik koruma planları için kritik girdi sağlar. Bu işlevlerden dolayı,potansiyel transformatörlernispeten küçük kapasitelerle, genellikle birkaç VA'dan birkaç düzine VA'ya kadar ve nadiren 1000 VA'yı aşan kapasitelerle tasarlanmıştır.

Teknik Özellikler:

Ürün SSS:

S: Şalt cihazındaki orta gerilim reçineli döküm potansiyel transformatörünün işlevi nedir?

C: Birincil sistem voltajını, ölçüm cihazlarına, enerji sayaçlarına ve koruyucu rölelere güvenli bir şekilde sağlanabilecek standartlaştırılmış daha düşük bir değere düşürmek için bir potansiyel transformatör kullanılır. Orta gerilim şalt sisteminde reçine döküm potansiyel transformatörleri, hem doğruluğu hem de operatör güvenliğini sağlamak için birincil gerilim sistemi ile ikincil gerilim kontrol devreleri arasında galvanik izolasyon sağlar.

S: Orta gerilim potansiyel transformatörlerinde neden reçine döküm teknolojisi tercih ediliyor?

C: Reçine döküm PT'ler, yalıtım ve kapsülleme malzemesi olarak epoksi reçine kullanır. Bu teknoloji, elektrik yalıtımında mükemmel performans, yüksek mekanik dayanım, nem ve toza karşı dayanıklılık ve kısmi deşarja karşı güçlü koruma sağlar. Sonuç olarak, reçine döküm potansiyel transformatörler, kompakt tasarımın ve uzun ömürlü ölçek güvenilirliğinin kritik olduğu iç mekan şalt sistemi uygulamaları için özellikle uygundur.

S: Orta gerilim reçine döküm PT'ler için tipik gerilim değerleri nelerdir?

C: Orta gerilim reçine döküm potansiyel transformatörleri genellikle şalt tasarımına bağlı olarak 3,6 kV'tan 36 kV'a kadar olan sistemler için tasarlanmıştır. İkincil çıkış voltajı genellikle IEC standartlarına uygun olarak fazdan faza arasındaki voltaj seviyesi olan 100 V veya 110 V veya fazdan nötre arasındaki voltaj seviyesi olan 100/√3 V veya 110/√3 V'de standartlaştırılır.
