33kv Yüksek Gerilim Tek Fazlı Potansiyel Trafo

Wenzhou XiFa Electric Power Equipment Co., Ltd, 33kv yüksek gerilim tek fazlı potansiyel transformatör ve akım transformatörü üreten deneyimli bir üreticidir. Wenzhou XiFa, yüksek voltaj altında arıza veya kısmi deşarj olmadan uzun süreli çalışma gibi izolasyonda daha iyi bir performans elde etmek için yüksek kaliteli reçine kullanır. Her 33kv yüksek voltajlı tek fazlı potansiyel transformatörün, 20 veya 30 yıla kadar daha uzun bir servis ömrü elde etmek için vakum koşullarında epoksi reçinesini dökmesi gerekir. Teslimattan önce, Güç frekansı dayanım voltajı, kısmi deşarj, izolasyon direnci, doğruluk, polarite ve sıcaklık artışı gibi temel teknik özelliklerin ölçülmesi önemlidir.

Talep Gönder

Ürün Açıklaması

Ürün Özellikleri:

1. Yapısal olarak, 33kv'luk bir yüksek gerilim tek fazlı potansiyel transformatörü, küçük kapasiteli ve yüksek oranlı bir düşürücü güç transformatörü olarak kabul edilebilir. Bununla birlikte, bir güç transformatörünün aksine, birpotansiyel transformatörYük beslemesi için enerji aktarmaz. Bunun yerine ölçüm ve koruma konusunda önemli bir rol oynar.

2. İkincil devre, gerilim bobinleri son derece yüksek ve esas olarak sabit bir empedans sergileyen ölçüm cihazlarına, koruyucu rölelere ve otomatik cihazlara bağlanır. Sonuç olarak, bir güç transformatörünün yüksüz durumuna benzer şekilde ikincil akım minimum düzeydedir. 33kv yüksek voltajlı tek fazlı potansiyel transformatörün güç tüketimi son derece düşüktür ve ikincil voltaj, sabit birincil voltaj tarafından belirlenen indüklenen EMF'ye pratik olarak eşit kalır. Gerilim ölçümü için gerekli doğruluk seviyesini sağlar.

3. Potansiyel transformatörlerin sekonder sargısı asla kısa devre yapılmamalıdır. Normal çalışma koşullarında, 33kv yüksek gerilim tek fazlı potansiyel transformatörün yükü yüksek empedanslı bir cihazdır, ancak kısa devre meydana gelirse tek sınırlayıcı faktör sargının empedansıdır. Bu, aşırı yüksek kısa devre akımına yol açarak hatalı sayaç okumalarına, yanlış röle işlemlerine ve hatta güç transformatöründe kalıcı hasara neden olabilir.

4. Hem ikincil sargının hem de sıfır bileşen sargının terminali topraklanmalıdır. Topraklama değilse, birincil sistemdeki bir arıza bu sargılarda tehlikeli derecede yüksek voltajlara neden olabilir; bu da bağlı cihazlar, röleler ve personel güvenliği için ciddi riskler oluşturur.

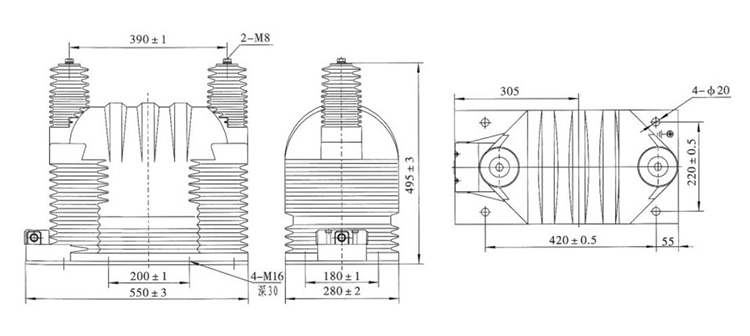

33kv High Voltage Single Phase Potential Transformer

Teknik Özellikler:

Tip	Nominal Gerilim Oranı (kV)	Doğruluk Sınıfı	Doğruluk Sınıfı ve Nominal çıkış cosΦ=0,8				Maks. Çıkış (VA)
			0.2	0.5	1	3
JDZ9-35Q	35/0,1	0,2 0,5 1 3	30	120	240	600	1200

	35/0,1/0,1	0,2/0,2(0,5)	30	30	Yok	Yok	600
		0,5/0,5	Yok	60

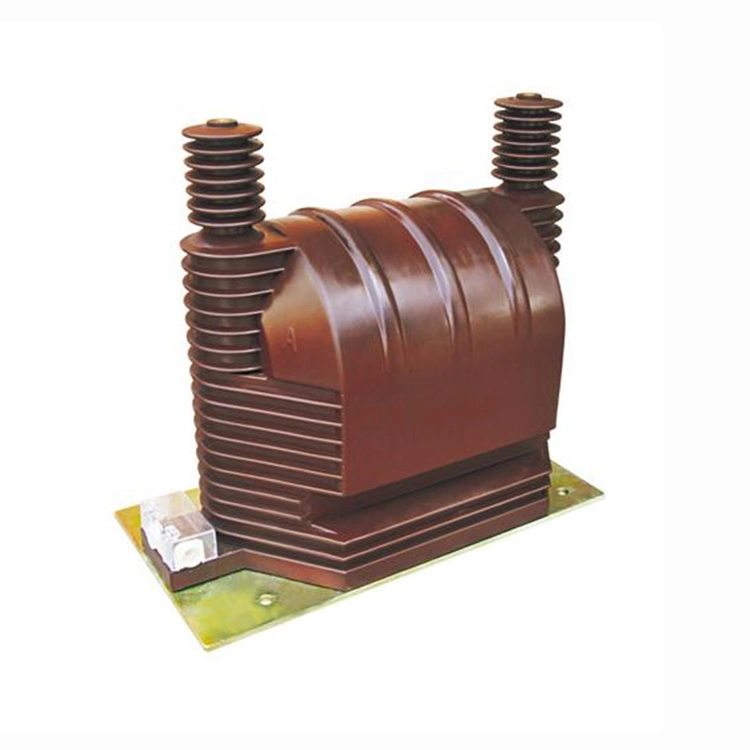

33kv High Voltage Single Phase Potential Transformer

Ürün SSS:

S: 33kv yüksek gerilim tek fazlı potansiyel transformatörünün nominal yükü nedir?

C: Nominal yük, uygulamaya bağlı olarak genellikle 25 VA ile 200 VA arasında değişir. Transformatörü aşırı yüklemeden ölçüm cihazları ve koruma röleleri için istikrarlı doğruluk sağlar.

S: 33kv yüksek gerilim tek fazlı potansiyel transformatörü nasıl topraklanır?

C: İkincil sargı, referans potansiyelini korumak ve güvenliği sağlamak için genellikle bir noktada topraklanır. değişken gerilimlerin önlenmesine ve yalıtım arızası riskinin azaltılmasına yardımcı olur.

S: Üç fazlı ölçüm için tek fazlı bir PT bağlanabilir mi?

C: Elbette. Üç fazlı bir sistem için, üç adet tek fazlı PT, yıldız veya açık üçgen düzeninde bağlanabilir; bu, tam fazdan faza ve fazdan toprağa gerilimlerin izlenmesinin gerekip gerekmediğine bağlıdır.
