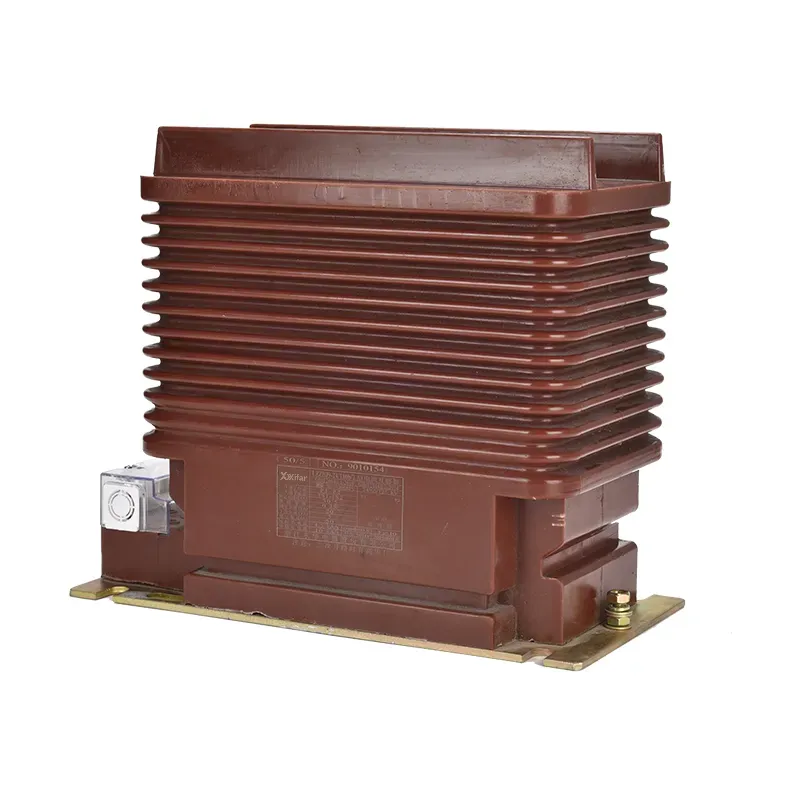

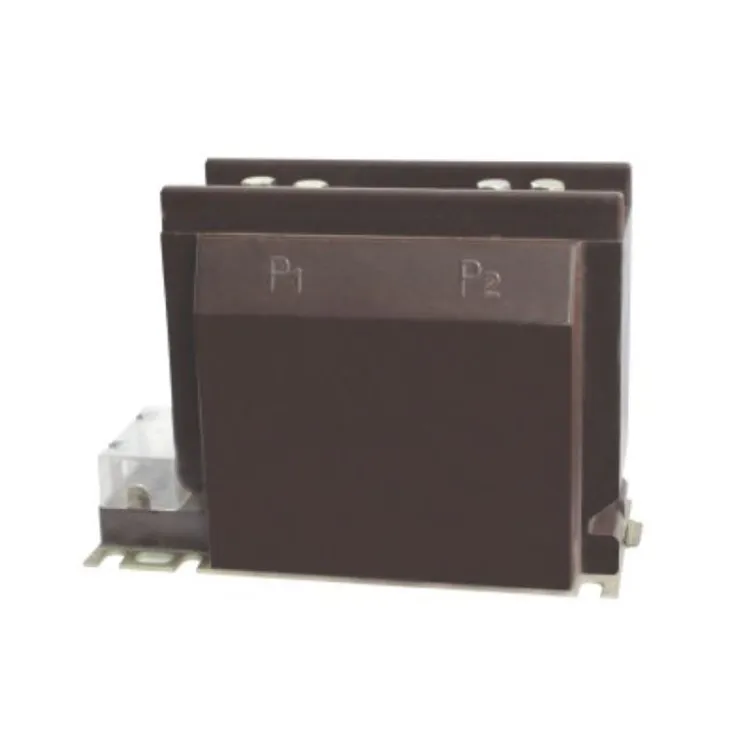

Akım Trafosu Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd, 10kv ila 35kv akım trafosu ve ct 200 300 500 800 5a akım trafosu gibi potansiyel trafo üretmek için güvenilir bir fabrikadır. 200/5, 300/5 500/5 ve 800/5 cari oranlar şirketteki normal tiptir. Wenzhou XiFa, zamanında teslimatı sağlamak için belirli miktarda normal tipte akım transformatörü ve potansiyel transformatörü depoda tutuyor. Akım transformatörü ct 200 300 500 800 5a'yı teslim etmeden önce, Dayanım gerilimi testi, kısmi deşarj testi, hata kalibrasyonu ve sıcaklık artış testi gibi fabrika testlerinden geçilmelidir.

Talep Gönder

Ürün Açıklaması

200 A, 300 A, 500 A ve 800 A birincil değerlerine ve standart 5 A ikincil çıkışa sahip akım transformatörü ct, 10 ila 35 kv voltaj seviyeli güç sistemlerinde güvenilir akım ölçümü ve koruma uygulamaları için tasarlanmıştır.

Her bir akım transformatörü ct 200 300 500 800 5a, tüm çalışma aralığı boyunca doğru oranda mükemmel performansı korumak için hassas sarımlı bir bakır iletken ve sağlam kalitede bir manyetik çekirdek kullanır. Akım transformatörü ct 200 300 500 800 5a, hem ölçüm hem de koruma devreleri için uygun olmalarını sağlamak amacıyla değişen yük koşulları altında kararlı ikincil çıkış sağlayacak şekilde üretilmiştir.

Muhafaza, neme ve çevresel strese karşı mükemmel direnç sunan dayanıklı, alev geciktirici yalıtım malzemesinden üretilmiştir. Kompakt tasarım şalt panolarına, kontrol kabinlerine ve güç dağıtım panolarına kolay kurulum sağlar.

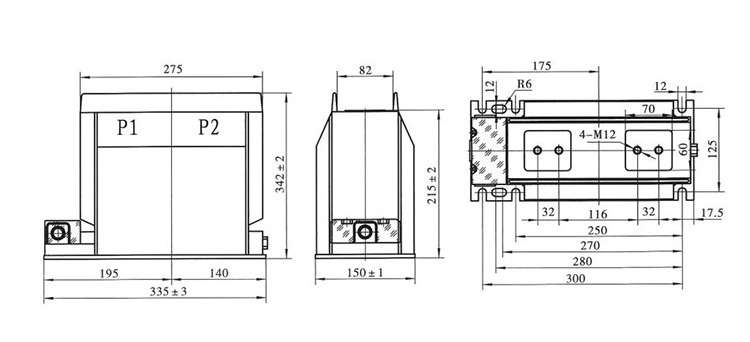

Current Transformer Ct 200 300 500 800 5a

Teknik Özellikler:

Tip	Birincil Nominal Akım (A)	Doğruluk Sınıfı	Doğruluk Sınıfı ve Nominal Çıkış cosΦ=0,8				Şor Zamanlı Termal Akım (kA/S)	Nominal Dinamik Akım (kA)
Tip	Birincil Nominal Akım (A)	Doğruluk Sınıfı	0,2 (s)	0,5 (s)	10P10	10P15	Şor Zamanlı Termal Akım (kA/S)	Nominal Dinamik Akım (kA)
LZZBJ9-12	20	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 ila 600						45	112.5
	750 ila 1250						80	160

Current Transformer Ct 200 300 500 800 5a

Ürün SSS:

S: 200 300 500 800 5a akım transformatöründe 200/5A gibi bir CT oranı ne anlama gelir?

C: ct 200 300 500 800 5a akım transformatöründe, 200/5A CT oranı, birincil iletkenden 200 amper aktığında ikincil sargının 5 amper sağladığı anlamına gelir. Aynı prensip diğer oranlar için de geçerlidir: 300/5A, 500/5A, 800/5A, vb. Bu oran, güvenli ölçüm ve koruma için büyük birincil akımların standartlaştırılmış bir ikincil değere düşürülebilmesini sağlar.

S: Doğru CT oranını nasıl seçerim?

C: CT oranı sistemin maksimum yük akımına göre seçilmelidir. Örneğin, besleyiciniz normalde 180 A taşıyorsa ve ara sıra 220 A'ya kadar çıkan tepe noktaları varsa, 200/5A CT uygun olacaktır. Akımın 450 ila 500 A'ya ulaşması bekleniyorsa 500/5A CT daha uygun olacaktır. Amaç, hem düşük yükte doğruluğu azaltan aşırı boyutlandırmayı hem de doygunluk riski taşıyan yetersiz boyutlandırmayı önlemektir.

S: Akım trafosu ct 200 300 500 800 5a için hangi doğruluk sınıfları mevcuttur?

C: Ölçüm amacıyla ortak sınıflar arasında 0,2, 0,2S, 0,5 ve 0,5S bulunur. Koruma için tipik sınıflar 5P10, 10P10 veya 10P20'dir. Gerekli sınıf CT'nin gelir ölçümü, genel izleme veya koruma röleleri için kullanılıp kullanılmayacağına bağlıdır.
