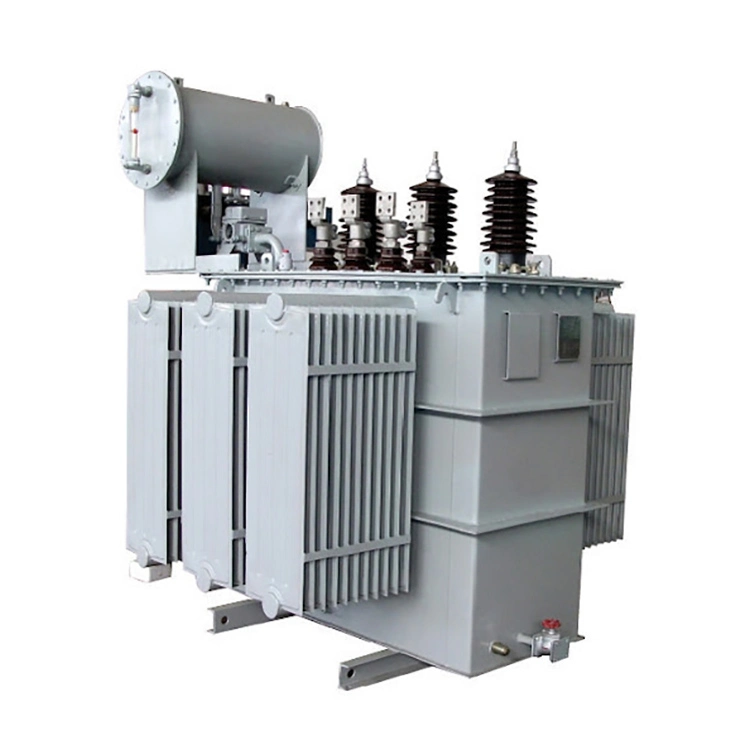

33kv 35kv 2000 Kva Yağlı Güç Trafosu

Wenzhou XiFa Electrical Power Equipment Co., Ltd, hızlı teslimat ve kamu hizmeti projesi için 33kv 35kv 2000 kva yağlı güç transformatörü üretiyor ve tedarik ediyor. WenZhou XiFa, 2000 kva yağlı transformatörün ağır endüstriyel yüklere, voltaj dalgalanmalarına ve 50°C yüksek sıcaklık, kum fırtınası, nemli ısı ve yüksek rakım gibi zorlu dış ortam koşullarına dayanacak şekilde tasarlanıp üretileceği terminal kullanıcılarından teknik özellikleri kontrol edecekti. Her 33kv 35kv 2000 kva yağlı güç transformatörü teslim edilmeden önce fabrika testi yapılacak ve ihracata hazır belgeler EPC yüklenicilerine gönderilecek.

Talep Gönder

Ürün Açıklaması

33kv 35kv 2000 kva yağlı güç transformatörü, çekirdeğin ve sargıların tamamen yalıtım yağına batırıldığı bir güç ekipmanıdır. Yağ, elektrik yalıtımı, ısı dağıtımı ve bileşen koruması dahil olmak üzere birçok amaca hizmet eder. Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Birincil sargıya alternatif akım uygulandığında çekirdek içinde alternatif bir manyetik akı üretilir. Bu değişen manyetik alan sekonder sargıda bir voltajı indükler. Elektrik enerjisinin transferini ve dönüşümünü sağlar.

Yalıtım yağı bu süreç boyunca hayati bir rol oynar. Enerji verilen bileşenleri elektriksel olarak izole ederken aynı zamanda çalışma sırasında oluşan ısıyı da ortadan kaldırır. Bu özellikleri sayesinde, A33kv 35kv 2000 kva yağlı güç transformatörleri enerji üretim tesislerinde, trafo merkezlerinde, endüstriyel dağıtım ağlarında ve güvenilir yüksek voltaj ve yüksek kapasiteli güç iletimi gerektiren diğer uygulamalarda yaygın olarak kullanılmaktadır.

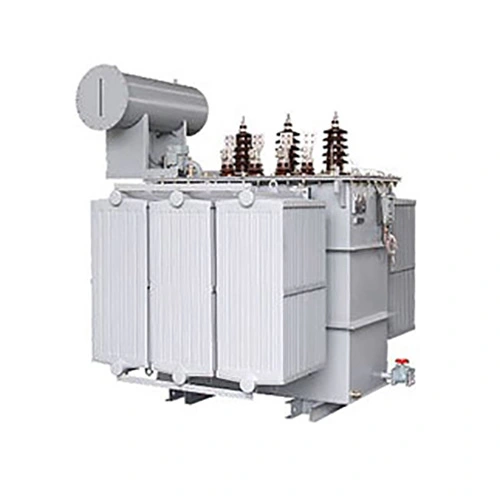

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Teknik Özellikler:

Ürün Adı		33kv 35kv 2000 kva yağlı güç transformatörü
Nominal Güç		2000kVA
YG Nominal Gerilim		33kV 35kV
AG Anma Gerilimi		400/230V
Vektör Grubu		Dyn11
Değiştiriciye dokunun	Tip	OCTC veya OLTC
	YG Gerilim Aralığı	±2×2,5%; ±3×2,5%
Tam yükte verimlilik		≥ %99
Empedans		%10 toleransla %6,5
Hizmet Türü		Sürekli Görev
Montaj		Dış Mekan Zemine Monte

Yapısı ve Çalışma Prensibi:

33kv 35kv 2000 kva yağlı güç transformatörü, transformatörün manyetik çekirdeği, sargıları, yağ deposunu, koruyucuyu, burçları, kademe değiştiriciyi ve gaz rölesini içeren birkaç temel bileşeninden oluşur.

Yapısal tasarıma dayanarak, 33kv 35kv 2000 kva yağlı güç transformatörleri genellikle iki kategoriye ayrılır. Bunlardan ilki, sargıların manyetik çekirdeği çevrelediği çekirdek tipi transformatördür. Bu tasarım modern güç sistemlerinde en yaygın kullanılan tasarımdır. İkincisi, manyetik çekirdeğin sargıları çevrelediği ve genellikle özel uygulamalarda kullanıldığı kabuk tipi transformatördür.

Her bileşene önemli bir işlev uygulanır. Yağ tankı izolasyon yağını depolar ve mükemmel sızdırmazlık performansı sağlayacaktır. Koruyucu, yalnızca sıcaklık değişimlerinin neden olduğu yağ hacmindeki değişiklikleri karşılamakla kalmaz, aynı zamanda sabit bir yağ seviyesinin korunmasına da yardımcı olur. Burçlar, elektrik iletkenlerinin 33kv 35kv 2000 kva yağa batırılmış güç transformatörü muhafazasından geçmesine izin verirken enerjili iletkenler ve topraklanmış metal parçalar arasında güvenli yalıtımı sağlar.

Transformatör yağının izolasyon ve soğutma fonksiyonları fiziksel özellikleri sayesinde sağlanır. Yüksek dielektrik dayanımı, canlı bileşenler arasında etkili elektrik yalıtımı sağlar. Aynı zamanda düşük viskozitesi, yağa batırılmış transformatör boyunca düzgün sirkülasyona olanak tanır ve bu da verimli ısı transferine olanak tanır. Çalışma sırasında yağ, ısıyı absorbe etmek ve radyatörlere taşımak için sargıların ve çekirdeğin etrafından akar. Ayrıca, ısı daha sonra gerektiğinde doğal hava soğutması veya gelişmiş soğutma sistemleri aracılığıyla çevreye salınır.
