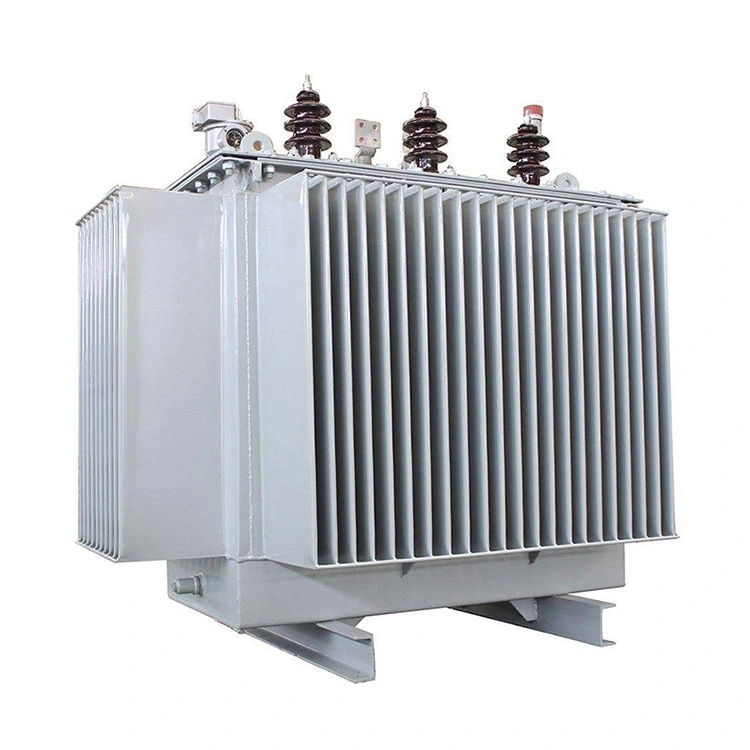

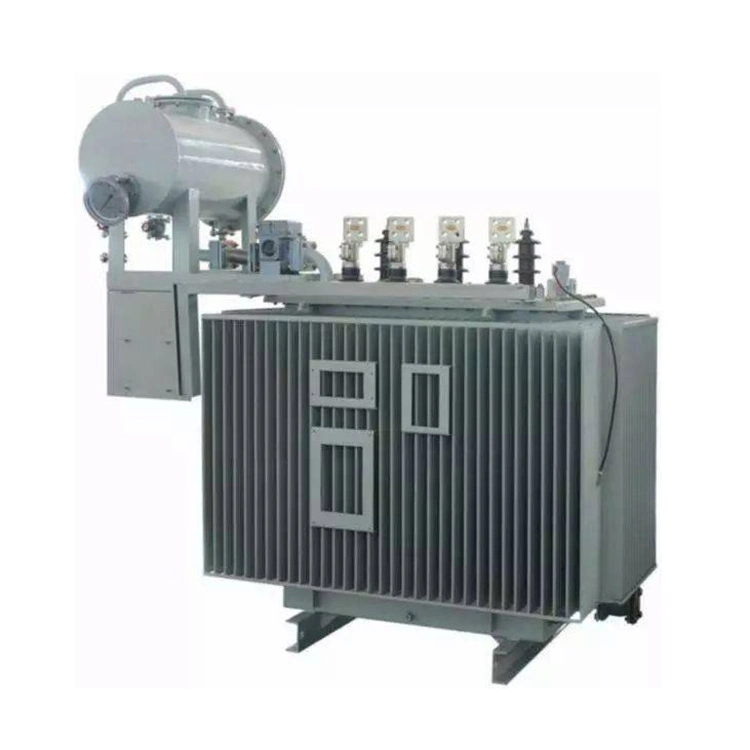

35kv 1250 kva demir çekirdekli yağlı transformatör

Ürün Gücü:

1) 35kv 1250 kva demir nüveli yağlı transformatörlerin özellikleri

Epoksi reçineli kuru tip transformatörlerle karşılaştırıldığında, 35kv 1250kva demir çekirdekli yağlı transformatörler daha etkili ısı dağılımı sağlar. Transformatör yağı tankın içinde doğal olarak dolaşarak ısının sarım ve çekirdek yapısı boyunca eşit şekilde aktarılmasını sağlar. Buna karşılık, 1250kva kuru tip transformatörler, genellikle daha düşük ısı iletkenliğine ve daha az verimli ısı transfer kapasitesine sahip olan hava soğutmalı ve katı yalıtım malzemelerine dayanır.

35kv 1250kva kuru tip transformatörlerde sıcaklık takibi, transformatör gövdesi içerisinde sabit yerlere yerleştirilen sensörlere bağlıdır. Ölçüm noktaları sınırlı olduğundan izlenen sıcaklık, genel ortalama çalışma sıcaklığından ziyade yalnızca belirli konumlardaki durumu yansıtır. Lokal aşırı ısınmanın meydana geldiği durumlarda görüntülenen değer, 35kv 1250kva kuru tip transformatörün gerçek termal durumunu doğru şekilde temsil etmeyebilir. Bununla birlikte, 35kv 1250kva demir çekirdekli yağa batırılmış transformatörler, ısıyı daha düzgün bir şekilde dağıtan yalıtım yağının dolaşımından yararlanır. Sonuç olarak, izlenen sıcaklık genellikle 35kv 1250kva demir çekirdekli yağa batırılmış transformatörün ortalama iç sıcaklığına daha yakındır.

35kv 1250kva demir çekirdekli yağa batırılmış transformatörlerin bir diğer önemli avantajı, transformatör yağının filtrelenebildiği, saflaştırılabildiği ve bozulma sonrasında yeniden üretilebildiği yalıtım sisteminin geri kazanılabilirliğinden yararlanır; bu, servis ömrünün uzatılmasına ve yalıtım performansının korunmasına yardımcı olur. Karşılaştırıldığında, epoksi reçine döküm izolasyonu benimseyen 35kv 1250kva kuru tip transformatörler sağlam kapsüllü bir yapıya sahiptir. Yalıtım malzemesi eskimeye, çatlamaya veya termal hasara maruz kaldığında bu bozulma geri döndürülemez hale gelir. Yalıtım sisteminde meydana gelen arızalar çoğu zaman transformatörün tamamında kalıcı hasarlara neden olur.

Üretim açısından bakıldığında, 35kv 1250kva kuru tip transformatörler nispeten karmaşık üretim süreçlerini içerir ve genellikle 35kv 1250kva demir çekirdekli yağlı transformatörlerden daha yüksek genel maliyetlere sahiptir. Ayrıca 35kv 1250kva demir çekirdekli yağa batırılmış transformatörler hizmet ömrünün sonuna ulaştığında bakır, çelik ve transformatör yağı gibi pek çok malzemesi geri dönüştürülerek yeniden kullanılabilir. 35kv 1250kva kuru tip transformatörler, özellikle epoksi reçineli döküm tipler, reçine yalıtımının ayrılması ve işlenmesi zor olduğundan geri dönüşüm potansiyeli daha sınırlıdır.

2) 35kv 1250kva Kuru Tip Transformatörlerin Özellikleri

35kv 1250kva kuru tip transformatörler, izolasyon yağı olmadan çalıştıkları için yaygın olarak kullanılmaktadır, bu da yangın risklerini önemli ölçüde azaltır ve binanın yangından korunma gereksinimlerini azaltır. Yüksek binalar, yer altı tesisleri, ticari kompleksler, hastaneler ve sıkı yangın güvenliği düzenlemelerinin olduğu diğer yerler gibi belirli özel ortamlarda, 35kv 1250kva kuru tip transformatörler genellikle tercih edilen veya zorunlu tercihtir.

35kv 1250kva epoksi reçineli döküm kuru tip transformatörler, daha önceki yalıtım malzemeleriyle ilişkili, düşük termal direnç ve yaşlanma veya çatlamaya karşı duyarlılığı içeren sınırlamaların çoğunun üstesinden gelmiştir. Yalıtım teknolojisinin sürekli gelişmesiyle birlikte, bazı 35kv 1250kva epoksi reçineli kuru tip transformatörler artık zorlu çalışma koşulları altında mükemmel termal performans sağlayan H Sınıfı ısı direnci seviyelerine ulaşabilmektedir.

Geleneksel 35kv 1250kva demir çekirdekli yağa batırılmış transformatörlerle karşılaştırıldığında, kuru tip transformatörler aynı zamanda yağ sızıntısına karşı direnç, gelişmiş yangın performansı, azaltılmış bakım gereksinimleri, daha iyi toz direnci ve iyi nem toleransı gibi çeşitli operasyonel avantajlar da sunar. Ek olarak, 35kv 1250kva kuru tip transformatörler tipik olarak çalışma sırasında nispeten düşük kısmi deşarj seviyeleri sergiler.

Yapısal olarak, 35kv 1250kva epoksi reçineli kuru tip transformatörler esas olarak lamine silikon çelik çekirdek ve epoksi reçineli döküm sargılardan oluşur. Elektrik izolasyonunu güçlendirmek için yüksek gerilim ve alçak gerilim sargıları arasına izolasyon silindirleri monte edilir. Sargı düzeneği, titreşim ve termal döngü koşulları altında güvenilir uzun süreli çalışma sağlayan, gevşemeyi önleyici özelliklerle tasarlanmış ara parçalar ve sabitleme bileşenleri tarafından mekanik olarak desteklenir ve sabitlenir.

Teknik Özellikler:
