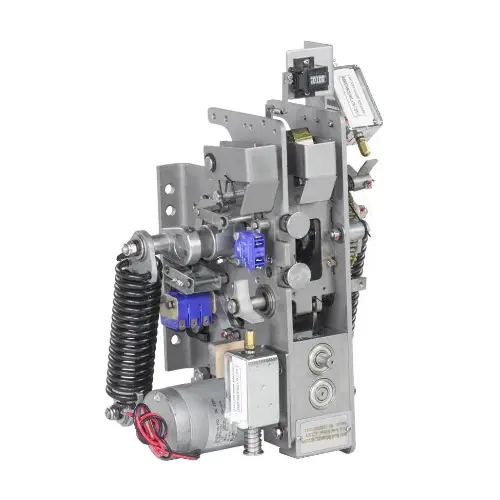

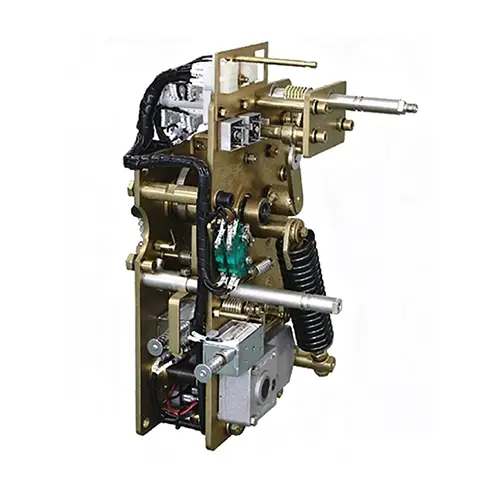

Vakumlu Devre Kesici Yaylı Çalışma Mekanizması

Çin'deki vakumlu devre kesicilerin araştırma, üretim, satış ve teknik hizmetleri konusunda uzmanlaşmış bir yüksek teknoloji kuruluşu olarak Wenzhou Xifa Electric Power Equipment Co., Ltd. vakumlu devre kesici yaylı çalışma mekanizması, yerel ve uluslararası standartlara sıkı sıkıya uyar, ürünün istikrarlı performansını ve güvenilir kalitesini garanti eder ve yetkili sertifikasyona sahiptir. Devre açma ve kapamanın zamanında ve güvenli olmasını sağlamak için vakumlu devre kesici yaylı çalıştırma mekanizması donatılmıştır. Enerji depolama süresi ≤ 15 saniyedir ve mekanik ömrü 10.000 katı aşabilir.

Talep Gönder

Ürün Açıklaması

Çalışma Prensibi

Vakumlu devre kesicinin yay yükü çalışma mekanizmasının temel prensibi, hızlı, güvenilir anahtarlama sağlamak için yay enerjisinin depolanması, tutulması ve serbest bırakılmasında yatmaktadır.

Enerji depolama: Motor, dişliler ve kamlar aracılığıyla kapatma yayını sıkıştırır/esnetir, böylece elektriği elastik potansiyele dönüştürür; limit anahtarları tam şarj olduğunda motoru durdurur.

Enerji tutma: Mandallar/mandallar yayı bekleme modunda kilitleyerek aktivasyona hazır hale getirir.

Enerji salımı: Komut verildiğinde kilit serbest kalır ve yay enerjisi kontakları kapatmaya (devreyi bağlamaya) veya açmaya (arkı söndürmeye ve gücü kesmeye) yönlendirir.

Parametreler	Birimler	Teknik Parametreler
Çıkış enerjisinin kapatılması	J	85-120
Mekanizma kapanma ve açılma çıkış açısı	o	42-46
Yardımcı anahtar kontağı logaritması	一	6K6B
Hareket anahtarı kontak logaritması	一	2K2B
Motor şarj süresi	S	<10
Şarjlı an ele alındı	N·m	<20
Motor gücü	W	40(AC/DC 220V/110V)
Kapanış elektrik mıknatısı direnci (DC)	Ω	130(220V)/33(110V)
Elektrik mıknatıs direncinin kapatılması (AC)	Ω	56(220V)/10,3(110V)
Elektrik mıknatıs direncinin açılması (DC)	Ω	105(220V)/33(110V)
Elektrik mıknatıs direncinin açılması (AC)	Ω	39(220V)/10,3(110V)
Mekanizma dayanıklılığı	TS	10000

Avantajı:

1.Hızlı ve Güvenilir: Motorlu enerji depolaması 10 saniyeden kısa sürede tamamlanır ve anında enerji salınımı hassas, hızlı anahtarlama sağlar (açılma süresi <30 ms).

2.İkili Çalışma: Hem elektrikli hem de manuel enerji depolamayı/çalıştırmayı destekler, elektrik kesintilerinde bile çalışmayı garanti eder.

3.Uzun Hizmet Ömrü: Sağlam mekanik yapı, kısa devre kuvvetleri altında istikrarlı performansla 10.000'den fazla işlem sağlar.

4.Güvenli ve Kararlı: Kilitleme mekanizmaları kazara serbest kalmayı önlerken, koordineli mekanik-elektrik kontrol sıfır yanlış çalışmayı garanti eder.

5.Düşük Bakım: Modüler tasarım, parça değişimini basitleştirerek arıza süresini ve işletme maliyetlerini azaltır.

Kurulum

● Kurulumdan önce, görünümü ve parçaları hasar açısından kontrol edin ve model ile parametrelerin tutarlı olduğunu doğrulayın.

● Mekanizmayı kesici gövdesi üzerine montaj çizimine göre eşmerkezliliği ve sıkı bağlantıyı sağlayacak şekilde sıkıca monte edin.

● Dengeli ve esnek çalışmayı garanti etmek için biyel kolunu, stroku ve son konumu doğru şekilde ayarlayın.

● Kontrol devresini doğru şekilde bağlayın ve manuel enerji depolama, elektrik enerjisi depolama, kapatma ve açma fonksiyonlarını tek tek test edin.

Rutin Bakım

● Gevşemeyi önlemek için bağlantı elemanlarını düzenli olarak kontrol edin ve mekanizmayı temiz ve kuru tutun.

● Sorunsuz çalışmayı sağlamak için dönen ve sürtünme parçalarını aralıklarla yağlayın.

● Yayların, bobinlerin, yardımcı anahtarların ve kabloların durumunu anormal ısınma veya hasar açısından kontrol edin.

● Güvenilir açılma ve kapanmayı sağlamak için eylem performansını düzenli aralıklarla test edin.

● Aşınmış parçaları zamanında değiştirin ve bakım kayıtlarını eksiksiz tutun.

Satış Sonrası Hizmet

● Kurulum ve devreye alma, günlük bakım ve arıza teşhisi gibi hususları kapsayan, müşterinin işletme ve bakım ekibinin hızlı bir şekilde operasyonel beceriler kazanmasına yardımcı olan ücretsiz çevrimiçi / yerinde eğitim sağlanır.

● Yerinde ekipman kabulü ve kalifikasyon tarihinden itibaren 12 ay içerisinde. Garanti süresi içerisinde insan faktöründen zarar görmeyen temel bileşenlerin (enerji depolama motoru, açma-kapama bobini, yay, yardımcı anahtar vb.) değiştirilmesi ve onarımı sağlanacaktır.
