11kv 25ka Vcb Vakum Şişe Kesici

11kv 25ka vcb vakumlu şişe kesici, Wenzhou Xifa Electric Power Equipment Co., Ltd. tarafından 25kA nominal kısa devre kesme kapasitesine sahip 11kV güç dağıtım sistemleri için tasarlanan orta gerilim vakumlu devre kesicilerin (VCB) temel bileşenidir. Wenzhou Xifa Electric Power Equipment Co., Ltd., Çin'deki vakumlu devre kesicilerin araştırma, üretim, satış ve teknik servisleri konusunda uzmanlaşmış bir üreticidir. 11kv 25ka vcb vakumlu şişe kesici, ark söndürme ve yalıtım ortamı olarak ultra yüksek vakum kullanarak hızlı, güvenli ve güvenilir devre açma/kesme sağlar.

Talep Gönder

Ürün Açıklaması

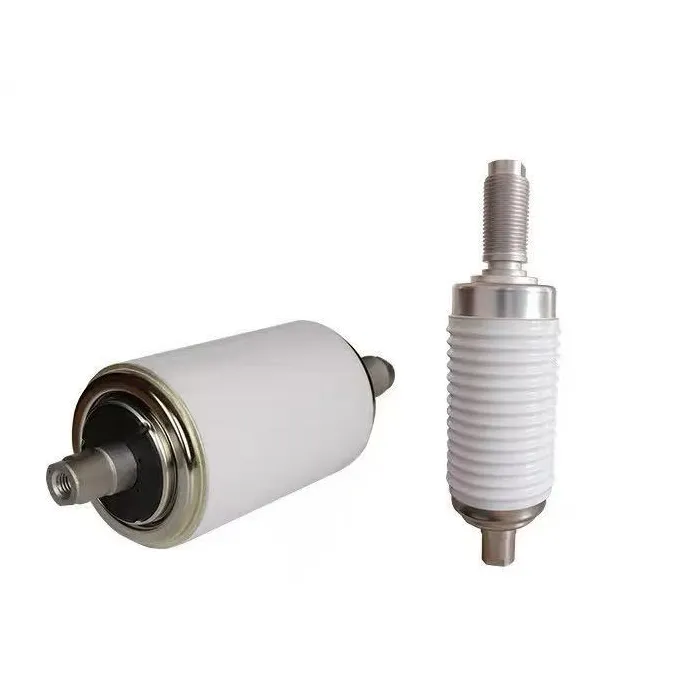

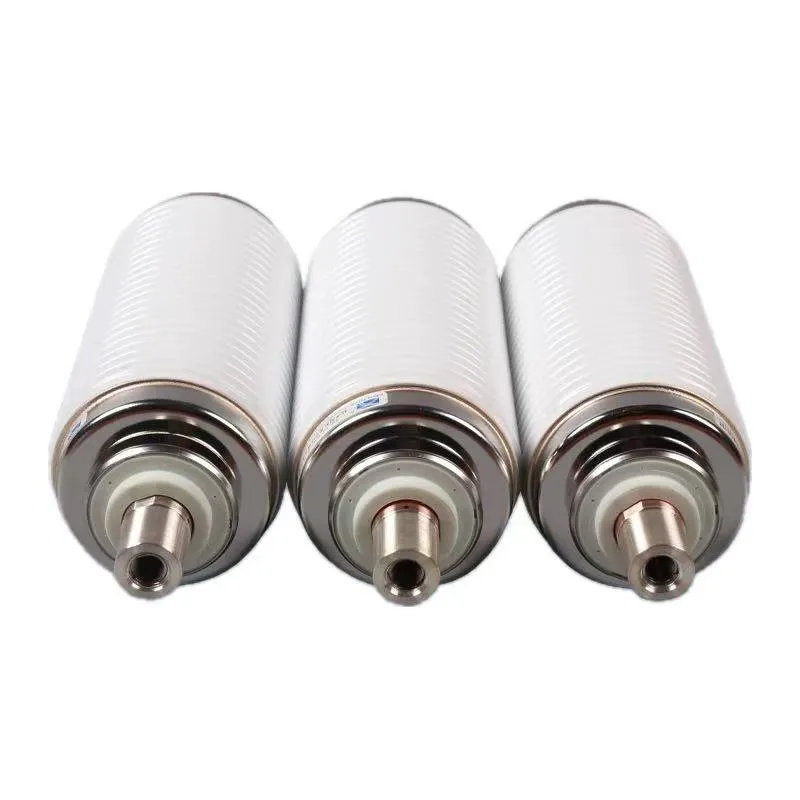

11kv 25ka vcb vakumlu şişe kesici, 11kV güç dağıtım sistemlerinde yaygın olarak kullanılan orta gerilim vakumlu devre kesicilerin temel ark söndürme bileşenidir. Kompakt yapıya, hafifliğe ve mükemmel yalıtım performansına sahip, CuCr50 alaşımlı kontaklara ve yüksek vakumlu (≤5×10⁻⁴ Pa) ark söndürme ortamına sahip, tamamen yalıtılmış bir seramik kabuk kullanır. Nominal kısa devre kesme akımı 25kA'dır, nominal akım aralığı 630A ile 2000A arasındadır ve mekanik ömrü 10.000'in üzerinde işlemdir, IEC 62271-100 standartlarını karşılar, endüstriyel ve güç dağıtım senaryolarındaki iç mekan şalt cihazları için uygundur.

11kv 25ka vcb vakumlu şişe kesicinin çalışma prensibi vakumlu ark söndürmeye dayanmaktadır: kapanırken, hareketli kontak, bir akım yolu oluşturarak statik kontakla temasa geçmek üzere çalıştırma mekanizması tarafından tahrik edilir. Açıldığında, kontaklar bir ark oluşturmak için ayrılır; bu ark, vakumdaki düşük parçacık yoğunluğu nedeniyle hızla soğutulur ve söndürülür ve anında dielektrik güç geri kazanımı sağlanır. Çalışma sırasında, koruma sistemi metal buhar birikmesini önlemek için ark enerjisini emer, paslanmaz çelik körük ise temas hareketi sırasında hava sızdırmazlığını sağlayarak güç sisteminin kararlı ve güvenilir çalışmasını sağlar.

Teknik Parametre	Şartname
Nominal Gerilim (Un)	11kV
Nominal Kısa Devre Kesme Akımı(I₅n)	25KA(4s)
Nominal Akım(In)	630A/1250A/1600A/ 2000A
Nominal Kısa Devre Açma Akımı (Imak)	63KA(Zirve)
Dahili Vakum Basıncı	≤5×10-4 Pa
İletişim Malzemesi	CuCr Alaşımı(CuCr50)
Mekanik Ömür	≥10.000 İşlem
Yalıtım Seviyesi	AC 48kV/1 dak;Yıldırım Darbesi 85KV
İletişim Boşluğu	9±1 mm

Avantajları:

Güçlü Kesme Kapasitesi: IEC 62271-100 standartlarını karşılayarak 25kA kısa devre akımını güvenilir bir şekilde keser.

Hızlı ve Kararlı: Ark milisaniyeler içinde söndürülür; yeniden ateşleme yok; dielektrik geri kazanım hızı eşsizdir.

Uzun Ömür ve Az Bakım: CuCr kontakları düşük aşınmaya sahiptir; mekanik ömür ≥10.000 işlem; neredeyse bakım gerektirmez.

Güvenli ve Çevre Dostu: Petrol/gaz yok; patlama/yangın riski yok; ark açıkta değil; Düşük gürültü ve sıfır kirlilik.

Kompakt ve Güvenilir: Küçük boyut, hafiflik, iç mekan şalt sistemine yüksek uyum; Zorlu koşullar altında istikrarlı performans.

SSS

S: 11kv 25ka vcb vakumlu şişe kesicinin kurulumu ve bakımı nasıl yapılır?

C: Öncelikle VCB'ye dikey olarak monte edin ve çalıştırma mekanizmasıyla eşmerkezliliği sağlayın.

İkincisi, mekanik şoktan kaçının ve kurulum sırasında temiz/kuru tutun.

Son olarak dahili bakım gerektirmez; kontak aşınması sınırı (≤3mm) aştığında değiştirin.

Yalıtımı ve sıkılığı düzenli olarak kontrol edin; Üreticinin test döngülerini takip edin.

S: 12kV güç sistemleriyle uyumlu mu?

C: Evet, tamamen uyumludur. Nominal gerilim 11kV olup, çoğu orta gerilim senaryosunun gerçek uygulama ihtiyaçlarını karşılayan 12kV güç dağıtım sistemine uyacak şekilde tasarlanmıştır.

S: Hangi temas malzemesi kullanılıyor ve avantajları nelerdir?

C: Düşük aşınma, güçlü ark direnci ve uzun hizmet ömrü avantajlarına sahip olan CuCr50 alaşımlı kontakları benimser ve 25kA kısa devre akımı altında bile istikrarlı kırılma performansı sağlar.
