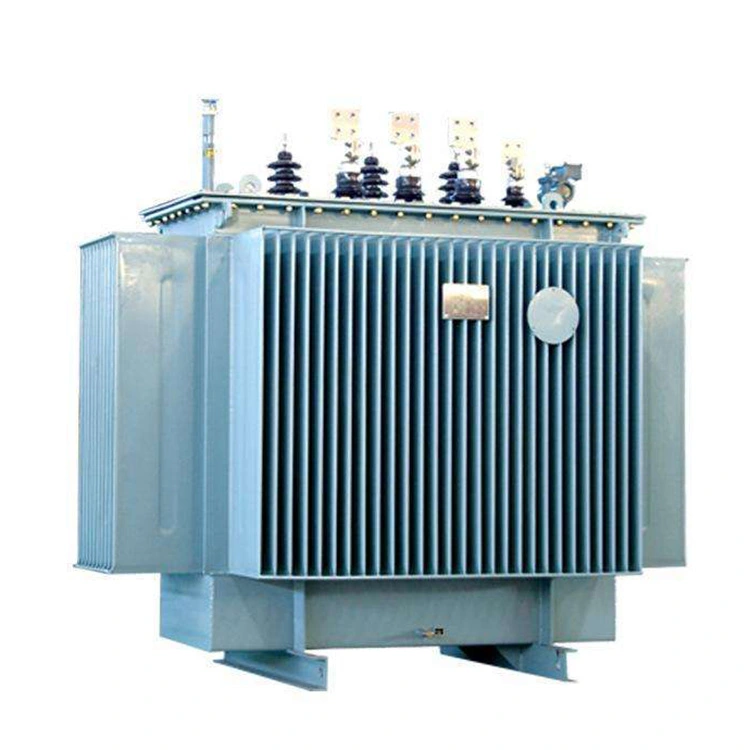

Yağlı Transformatör 11kv ila 0.4kv 800kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd, yalnızca 11kv ila 0.4kv 800kva arası Yağlı Transformatör üretmek için güvenilir bir üretim değildir, aynı zamanda güvenilir güç kaynağı elde etmek, enerji tüketimini azaltmak ve projelerin zamanında faaliyete geçmesini sağlamak için enerji şirketlerine, EPC yüklenicilerine ve endüstriyel kullanıcılara hizmet vermektedir. Wenzhou XiFa, düşük kayıplı 11kv ila 0.4kv 800kva yağlı transformatör yapımında işletme maliyetlerini azaltmayı hedefliyor; bu arada fabrika, güvenilir teslimat süreleriyle projenin zamanında tamamlanmasını sağlamak için 30 gün içinde 50'den fazla parça 800 kva yağlı transformatör üretebilir.

Talep Gönder

Ürün Açıklaması

Yağa Daldırılmış Transformatör 11kv ila 0.4kv 800kva, çalışma sıcaklığını kontrol etmek ve güvenilir performansı korumak için yalıtım yağı kullanan bir güç dönüşüm cihazıdır. 11kv ila 0,4kv 800kva yağlı transformatörün aktif parçaları, izolasyon yağıyla doldurulmuş kaynaklı bir çelik tankın içine yerleştirilmiştir. Yağ, hem soğutma ortamı hem de elektrik yalıtım ortamı olarak görev yapar ve çalışma sırasında oluşan ısının verimli ve güvenli bir şekilde dağıtılmasına olanak tanır. Soğutma yöntemlerine ve kapasite değerlerine göre, yağa batırılmış transformatörler genellikle sırasıyla ONAN ve ONAF olarak da adlandırılan doğal soğutmalı yağa batırılmış transformatörler ve basınçlı hava soğutmalı yağa batırılmış transformatörler olarak sınıflandırılır.

Yağlı Transformatörün Ana Bileşenleri:

1. Manyetik Çekirdek

Manyetik çekirdek, manyetik akı için yol sağlar ve 11kv ila 0,4kv 800kva arası yağa batırılmış transformatörün orta kısmını oluşturur. Elektromanyetik indüksiyon yoluyla elektrik enerjisinin sargılar arasında aktarılmasını sağlar.

2. Sargılar

Sargılar, gerilim dönüşümü için gerekli manyetik alanı üretir. Bunlar, sargıları özel kağıt malzemeler ve koruyucu yalıtım katmanları kullanılarak yalıtılan, çekirdeğin etrafına sarılmış iletken bobinlerden yapılır. Çalışma voltajı arttıkça, yeterli dielektrik dayanımı ve çalışma güvenliğini sağlamak için daha kalın izolasyon uygulanır.

3. Trafo Tankı

Transformatör tankı, iç aksam için mekanik koruma sağlamak amacıyla çekirdek ve sargıları barındırır. Tank üzerine monte edilen burçlar, uygun izolasyonu korurken sargıların güç sistemine bağlanmasını sağlar. Tanka takılan radyatörler dış yüzey alanını arttırır, bu da ısı dağılımını iyileştirir ve soğutma performansını artırır.

4. Yalıtım Yağı

Yalıtım yağı tankın içini doldurur ve iki temel işlevi yerine getirir. Enerji verilen bileşenler arasında elektrik yalıtımı sağlar ve bir soğutma ortamı görevi görür. Çalışma sırasında yağ, doğal olarak veya sargılar ve çekirdek düzeneği etrafındaki destekli akış yolları aracılığıyla dolaşır. Isıyı sıcak noktalardan uzaklaştırır ve tanka ve radyatörlere aktararak çevreye salınır.

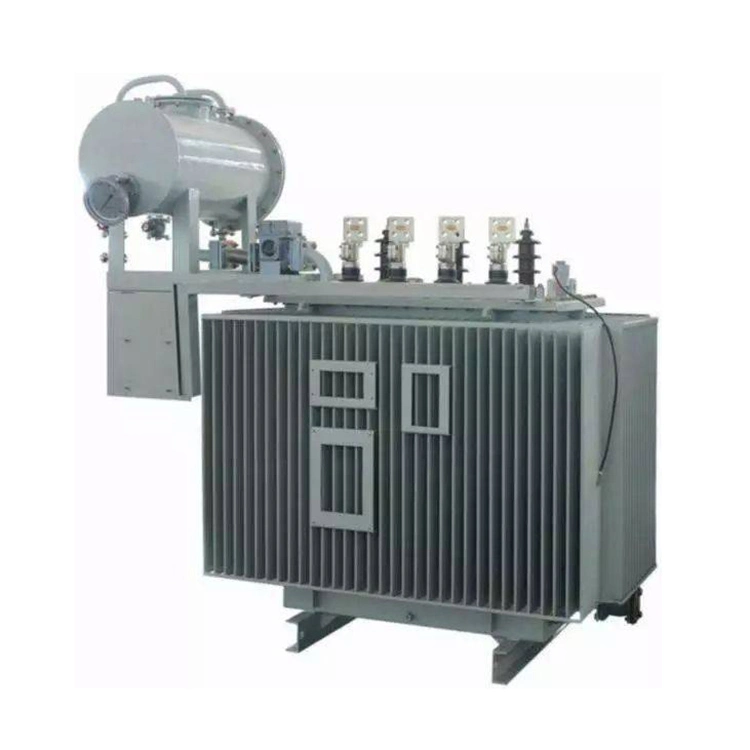

Oil Immersed Transformer 11kv To 0 4kv 800kva

Teknik Özellikler:

Ürün Adı		11kv ila 0.4kv 800kva yağlı transformatör
Nominal Kapasite		800kVA
Yüksek Sistem Gerilimi		12kV
Nominal Primer Gerilim		11 kV±2×2,5%
Nominal İkincil Gerilim		400 /230V
Değiştiriciye dokunun	Tip	DETC veya OLTC
	Menzil	±2×2,5%, 5 Pozisyon
Yeterlik		≥ %99
Empedans		±%10 toleransla %4,5
Maksimum Sıcaklık		≤50 °C
Bağıl Nem		%95

Yağlı Transformatörlerin Temel Avantajları

1. Mükemmel Yalıtım Performansı

11kv ila 0,4kv 800kva yağlı transformatörler, yalıtım yağının yüksek dielektrik dayanımı nedeniyle olağanüstü elektrik yalıtımı sunar. Yağ ayrıca etkili ısı dağılımı sağlar. Yağa batırılmış transformatörleri yüksek voltaj ve yüksek güç uygulamaları için çok uygun hale getirir. 11kv ila 0,4kv 800kva yağlı transformatörler, zorlu elektrik koşulları altında güvenilir çalışmanın gerekli olduğu güç iletim ağlarında, endüstriyel tesislerde ve trafo merkezlerinde yaygın olarak kullanılır.

2. Verimli Soğutma ve Uzun Hizmet Ömrü

Yalıtım yağının soğutma kapasitesi, ağır yükleme koşullarında bile sabit çalışma sıcaklıklarının korunmasına yardımcı olur. Kuru tip transformatörlerle karşılaştırıldığında, yağa batırılmış transformatörlerin sürekli aşırı yükleri daha etkili bir şekilde ele almasına olanak tanır ve daha uzun bir çalışma ömrüne katkıda bulunur. Uygun bakım ile birçok yağa batırılmış transformatör yirmi ila otuz yıl boyunca hizmette kalır.

3. Uygun Maliyetli Çözüm

Aynı güç değeri için, yağa batırılmış transformatörlerin üretimi genellikle dökme reçineli transformatörlere göre daha ekonomiktir. Düşük başlangıç yatırım maliyetleri, onları performans ve bütçe arasında denge arayan kamu hizmetleri, endüstriyel projeler ve altyapı geliştirmeleri için cazip bir seçim haline getiriyor.

4. Zorlu Ortamlarda Güvenilir Çalışma

11kv ila 0,4kv 800kva yağlı transformatörler, yüksek ortam sıcaklıklarına ve tozlu ortamlara sahip alanlar da dahil olmak üzere zorlu çalışma koşullarında güvenilir performans gösterecek şekilde tasarlanmıştır. Sağlam yapıları ve dış etkilere karşı güçlü dirençleri, zorlu ortamlarda istikrarlı ve güvenilir güç dağıtımının sağlanmasına yardımcı olur.
