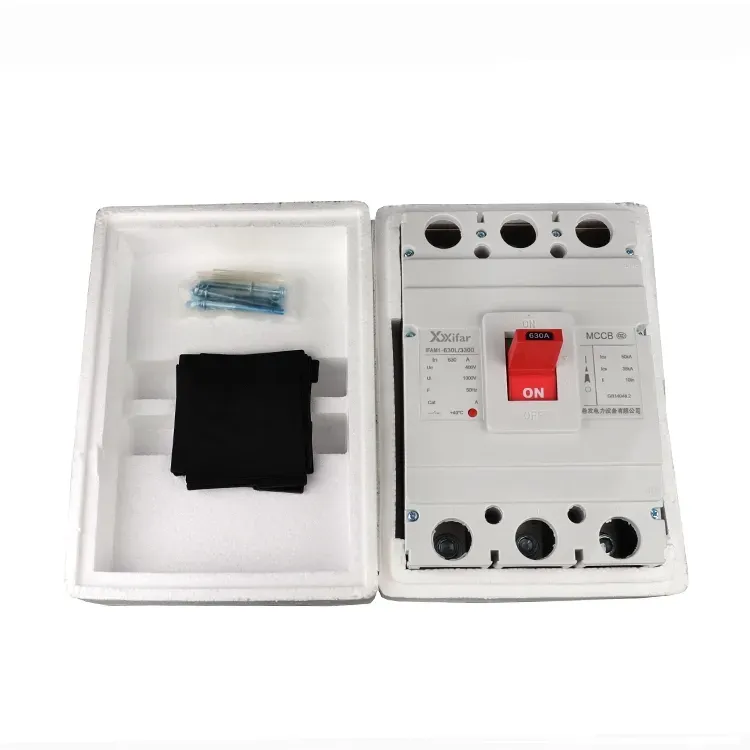

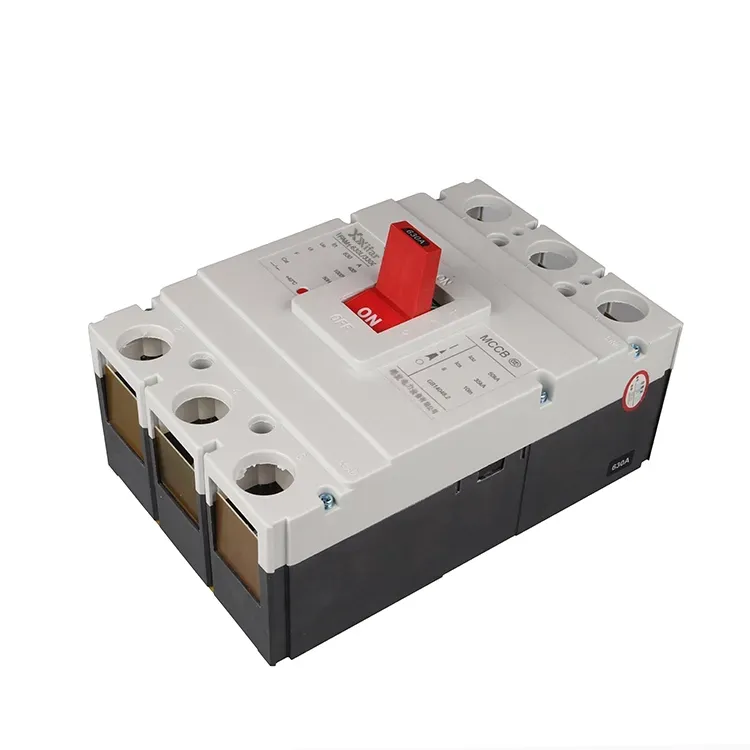

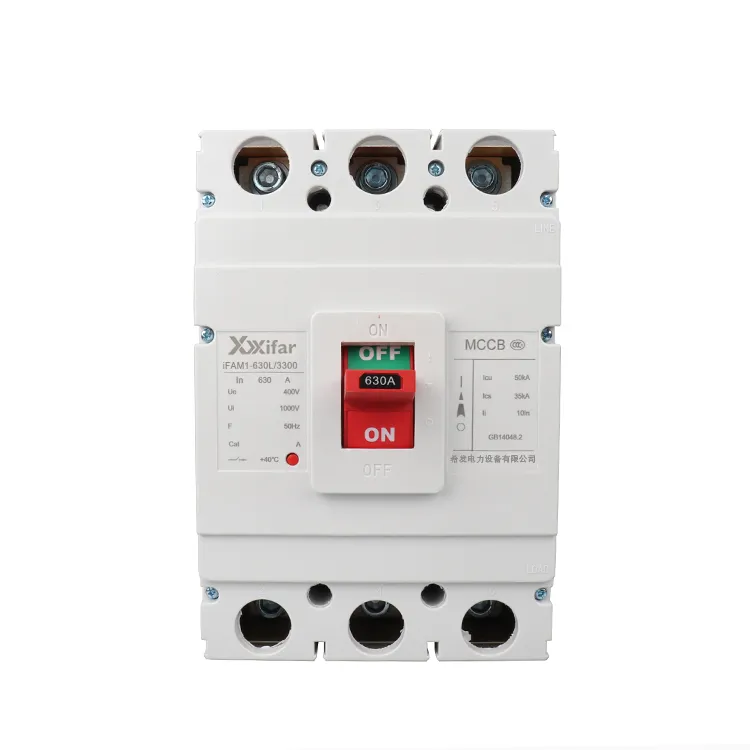

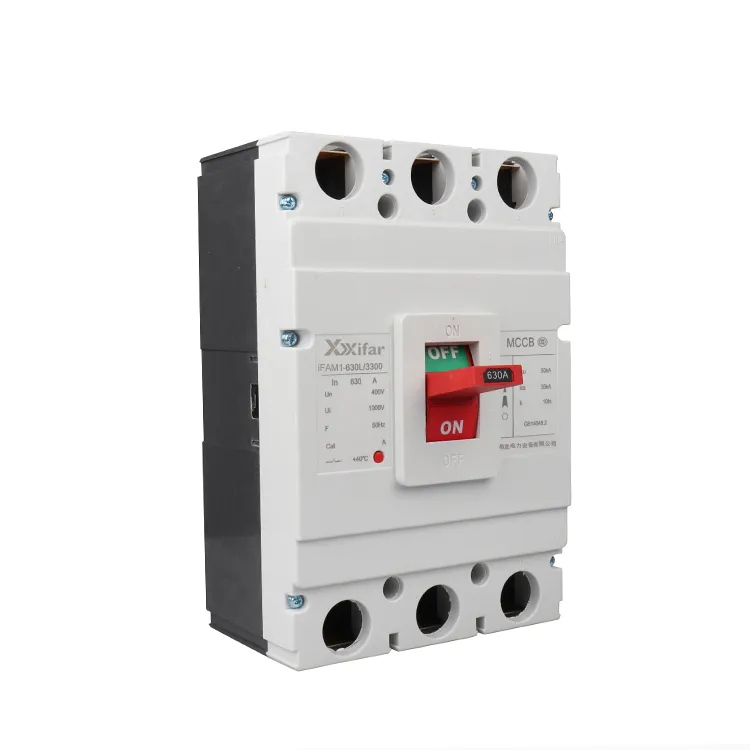

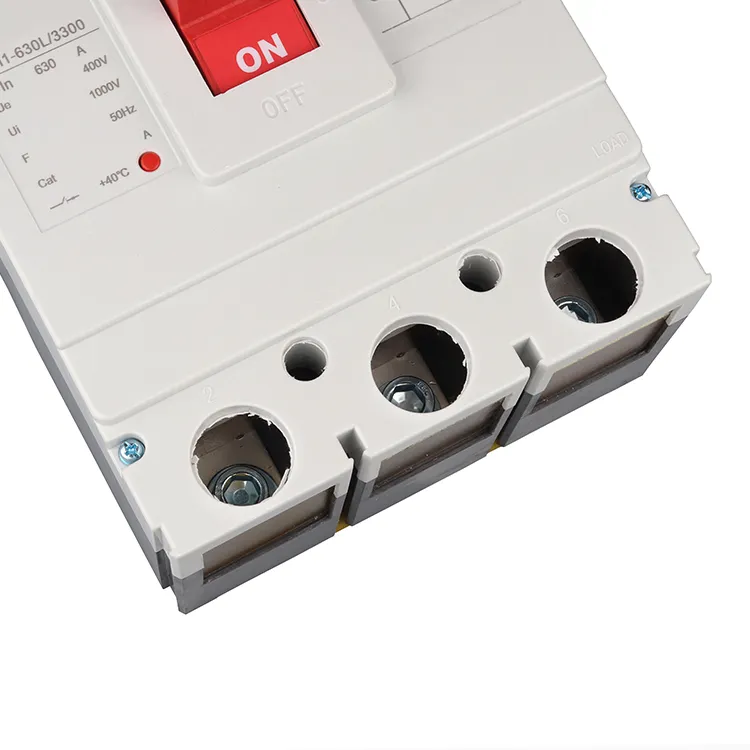

630a 3p Termal Manyetik Kalıplanmış Kutulu Devre Kesici

630a 3p termal manyetik kalıplı muhafazalı devre kesici, alçak gerilim güç dağıtım sisteminde kullanılan temel ve önemli bir koruyucu cihazdır. MCCB'nin kontak sistemi, ark söndürme ünitesi ve tetikleme mekanizması dahil olmak üzere temel bileşenleri kompakt bir yapıya entegre ettiği tamamen kapalı bir yalıtım muhafazasını benimser.

Yalıtımlı bir ünite olarak tasarlandığı için, 630a 3p termal manyetik kalıplanmış muhafazalı devre kesicinin genellikle sökülmesi veya onarılması amaçlanmamıştır. Orta ve küçük kapasiteli devrelerde koruma sağlamak için endüstriyel ve ticari kurulumlarda yaygın olarak uygulanır ve genellikle hat veya hat sonu koruma cihazları olarak hizmet verir.

Devre kesici kategorisinde, kalıplanmış kutulu devre kesiciler, dağıtım sistemlerinde genellikle ana girişler olarak kullanılan Havalı Devre Kesiciler ile konut ve hafif hizmet uygulamalarında yaygın olarak kullanılan Minyatür Devre Kesiciler arasında konumlandırılır.

630a 3p termal manyetik kalıplı devre kesicinin tipik uygulama durumları arasında orta büyüklükteki ekipmanlar için motor koruma devreleri, dağıtım panoları ve güç kaynağı hatları bulunur.

630a 3p termal manyetik kalıplı kasa devre kesici parametresi:

630a 3p termal manyetik kalıplanmış kutulu devre kesici Fonksiyonel Özellikler

1. Aşırı Yük Koruması:

630a 3p termal manyetik kalıplı kasalı devre kesicide aşırı yük korumasına uzun süreli koruma da denir. Aşırı yük koruması bimetal şeridin termal deformasyonuna dayanır. Açma süresi, ters bir zaman karakteristiğini takip eder: daha yüksek akım, daha hızlı açmayla sonuçlanır. Bu, iletkenleri ve ekipmanı sürekli aşırı yük koşulları altında aşırı ısınmaya karşı korur.

2. Kısa Devre Koruması

Genel olarak konuşursak, kısa devre koruması, 630a 3p termal manyetik kalıplı devre kesicide anlık koruma kullanılarak uygulanır. Manyetik açma ünitesi anlık koruma sağlar. Akım, nominal değerin yaklaşık 8 ila 12 katına ulaştığında, termal manyetik kalıplı devre kesici, yaklaşık 10 ms olan yarım güç frekansı döngüsü içinde alarm verir. Bu, kısa devre akımı zirveye ulaşmadan önce kesintinin gerçekleşmesini sağlar.

3. Düşük Gerilim Koruması

Düşük gerilim bobini takılıyken, gerilim 1 saniyeden daha uzun süre nominal değerin %70'inin altına düşerse açma meydana gelir. Gerilim nominal değerin %35'inin altına düşerse anında açma meydana gelir. Bu işlev, düşük voltajda çalışmanın neden olduğu motor hasarlarının önlenmesine yardımcı olur.

4. Toprak Kaçağı Koruması

Entegre elektronik koruma modüllerine sahip 630a 3p termal manyetik kalıplı devre kesiciler, sıfır bileşen akım transformatörü aracılığıyla artık akımı tespit edebilir.  Kaçak modülü kişisel koruma için 30 mA'nın ve yangından korunma için 300 mA'nın üzerinde bir değer tespit ederse açma meydana gelir. Açma süresi genellikle 0,1 saniyedir.
