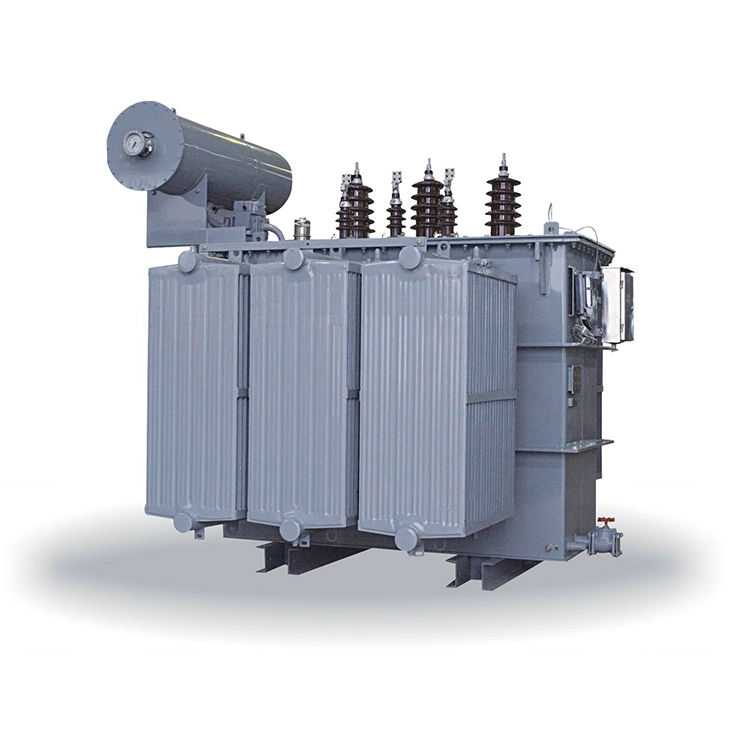

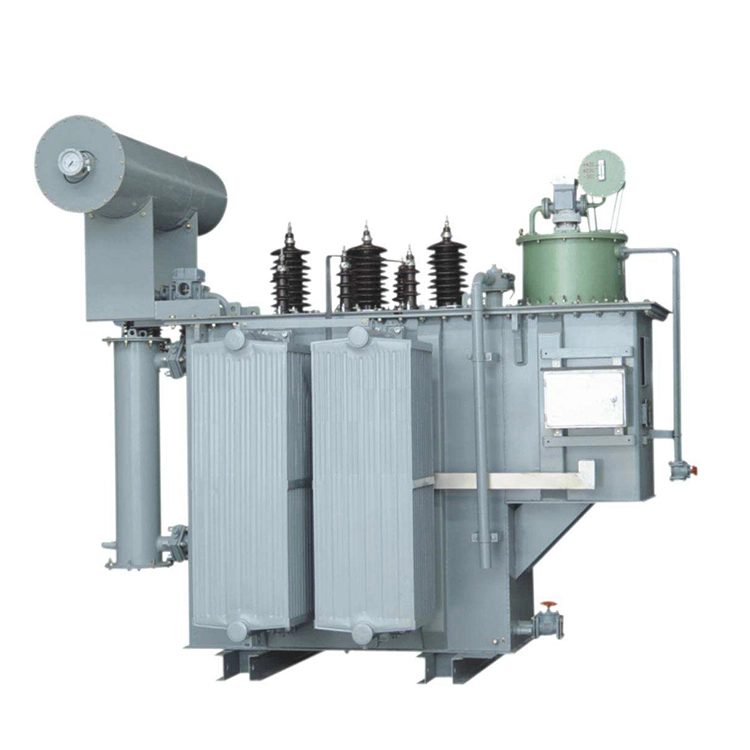

Çok çeşitli endüstriyel ve güç dağıtım uygulamalarında, 5 mva hermitik yağlı tip güç transformatörleri, elektrik iletiminde hayati bir rol oynar. Teknik özelliklerinin elektrik sistemlerinin kararlılığı ve verimliliği üzerinde doğrudan etkisi vardır. Güç altyapısının önemli bir bileşeni olan 5mva hermitik yağlı tip güç transformatörleri, zorlu çalışma koşulları altında etkili bir şekilde çalışacak şekilde tasarlanmıştır.
5mva hermitik olarak yağa batırılmış bir güç transformatörünün tanımlayıcı özelliklerinden biri, hem soğutma hem de izolasyon amacıyla izolasyon yağının kullanılmasıdır. Bu tasarım, sürekli servis sırasında uygun çalışma sıcaklıklarının korunmasına yardımcı olur. Yalıtım yağı, ısıyı dahili bileşenlerden etkili bir şekilde aktarırken aynı zamanda sarımlar ve çekirdek arasında gelişmiş elektrik yalıtımı sağlar. Güvenilir ve kesintisiz bir güç kaynağı gerektiren tesisler için, iyi tasarlanmış 5mva hermitik olarak yağa batırılmış bir güç transformatörü, elektrik ağının temel bir unsuru olarak hizmet eder.
Teknik açıdan bakıldığında, 5 mva hermitik yağlı tip güç transformatörleri birçok önemli tasarım özelliğini bünyesinde barındırır. Çekirdek genellikle yüksek kaliteli silikon çelik laminasyonlardan üretilir ve bu da yüksüz kayıpların azaltılmasına ve çalışma verimliliğinin artırılmasına katkıda bulunur. Sargılar yüksek iletkenliğe sahip malzemelerden üretilir ve dikkatle kontrol edilen üretim prosedürleriyle işlenir; bu, 5mva hermitik yağlı tip güç transformatörünün değişen yük koşulları altında sabit voltaj performansını korumasını sağlar. Ek olarak tank yapısı, transformatörün hizmet ömrü boyunca dahili bileşenler için güvenli ve tutarlı bir çalışma ortamı oluşturan etkili sızdırmazlık ve ısı dağılımı sağlayacak şekilde tasarlanmıştır.
|
Ürün Adı |
5mva hermitik yağlı tip güç transformatörü |
|
|
Nominal Kapasite |
5000 kVA veya 5 mVA |
|
|
Birincil Gerilim |
33 kV, 34,5 kV, 35 kV |
|
|
İkincil Gerilim |
6,6kV, 10kV, 11kV, 13,8kV |
|
|
Yalıtım Seviyesi |
AC 85 kV/ LI 200 kVp |
|
|
Vektör Grubu |
YNd11 veya Dyn11 |
|
|
Değiştiriciye dokunun |
Tip |
NLTC veya OLTC |
|
Menzil |
±2*2,5%;±3*2,5% |
|
|
Yük Kaybı Yok |
4,32 kW±%15 |
|
|
Yük Kaybı @75°C |
31 kW±%15 |
|
|
Empedans |
%7±%10 |
|
|
Sıcaklık Artışı |
55K / 65K |
|
Yağa batırılmış bir transformatörün durumunu etkileyen tek faktör depolama süresi değildir. Doğru bakım da aynı derecede önemli bir rol oynar. Doğru şekilde depolandığında ve bakımı yapıldığında, yağa batırılmış bir transformatör beş ila sekiz yıl boyunca yedek hizmette kalabilir.
Temiz, kuru ve iyi havalandırılan bir kapalı mekan, tercih edilen depolama ortamıdır. Bağıl nem yüzde 70'in altında kalmalı, ortam sıcaklığı ise önerilen aralıkta tutulmalıdır. Açık havada depolama kaçınılmazsa, 5mva hermitik yağlı tip güç transformatörü yağmurdan ve nemden korunmalı ve durgun su ile teması önlemek için yükseltilmiş bir temel üzerine yerleştirilmelidir. Yağa batırılmış transformatörlerde yağ seviyeleri düzenli olarak kontrol edilmelidir.
5mva hermitik yağlı tip bir güç transformatörünü kuyuda saklamak için üç temel bakım uygulaması da vardır:
Korozyon, yapısal hasar veya hayvan faaliyeti belirtileri olup olmadığını kontrol etmek için en az üç ayda bir görsel inceleme yapın.
Altı aydan uzun süre depolanan transformatörlerde sargı direnci ölçülmelidir. Yalıtım sisteminin durumunu doğrulamak için yıllık olarak yalıtım direnci testi yapılmalıdır.
Sızdırmazlık bileşenlerini her iki yılda bir değiştirin. Malzemenin yüzde 70'inden fazlası renk değiştirdiğinde havalandırmadaki silika jele bakım yapılmalıdır, bu da sürekli nem koruması sağlar.
