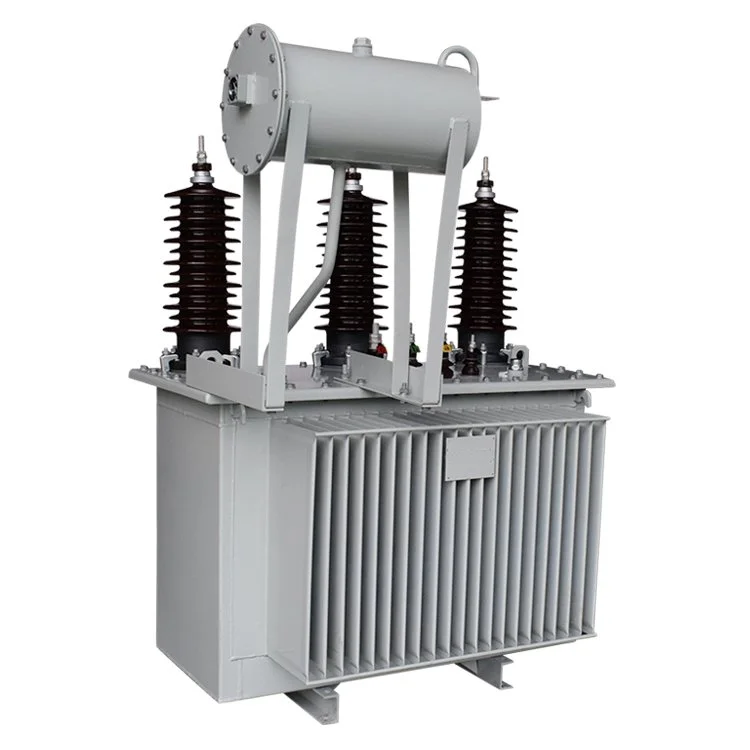

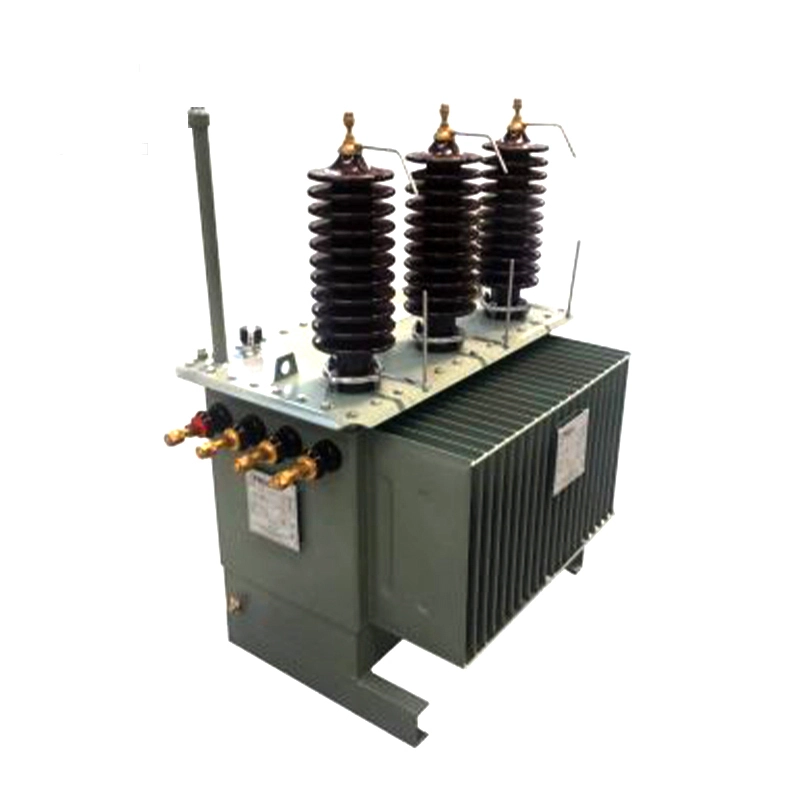

33kv 50kva İki Sargılı Yağlı Trafo

33kv 50kva yağlı transformatörlerin devreye alma öncesi denetimi ve testi

1. Görünüm ve Yapının Görsel Denetimi

33kv 50kva iki sargılı yağa batırılmış transformatörün görünür herhangi bir hasar, deformasyon veya yağ sızıntısından arınmış olduğundan emin olmak için kapsamlı bir görsel muayene yapılacaktır. Tank, radyatörler, burçlar ve basınç tahliye cihazı da dahil olmak üzere tüm harici bileşenler, iyi durumda olduklarını ve düzgün şekilde takıldıklarını doğrulamak için kontrol edilecektir. Tüm mekanik bağlantıların sıkılığı doğrulanacaktır. Ayrıca, topraklama sisteminin doğru şekilde kurulduğundan ve işletme güvenliği için gerekli olan güvenilir topraklamayı sağladığından emin olmak için topraklama sistemi de incelenecektir.

2. Yalıtım Direnci Testi

Yalıtım direnci testi, 33kv 50kva iki sargılı yağa batırılmış transformatör yalıtım sisteminin durumunu değerlendirmek için önemli bir yöntemdir. Fazlar arasındaki ve ayrıca her faz ile toprak arasındaki yalıtım direncini ölçmek için bir megohmmetre kullanılacaktır. Elde edilen değerler, yalıtım performansının gerekli standartları karşıladığını doğrulamak için üreticinin belirttiği referans verileriyle karşılaştırılacaktır.

3. Dielektrik Dağılım Faktörü Testi

Tan δ testi olarak da adlandırılan dielektrik kayıp testi, 33kv 50kva iki sargılı yağa batırılmış transformatör içindeki nem girişini, izolasyon eskimesini veya olası kısmi deşarjı değerlendirmek için kullanılır. Dielektrik kayıp faktörünün ölçülmesiyle yalıtım malzemelerinin durumu daha kapsamlı bir şekilde değerlendirilebilir. Bu test genellikle yalıtım sağlığının daha kapsamlı bir değerlendirmesini elde etmek için yalıtım direnci testiyle birlikte gerçekleştirilir.

4. Dönüş Oranı ve Vektör Grubu Doğrulaması

Transformatör dönüş oranı, 33kv 50kva iki sargılı yağa batırılmış transformatörün birincil gerilim ve ikincil gerilim sargıları arasındaki doğru oranın onaylanmasını da içeren tasarım spesifikasyonlarına uygunluğu sağlamak üzere doğrulanacaktır. Aynı zamanda, güç sisteminin gereksinimlerine uygun olarak, uygun faz kaymasının ve üç fazlı sargıların doğru bağlantısının sağlanması için vektör grubu kontrol edilecektir.

5. Yük Testi Yok

Yüksüz test, 33kv 50kva iki sargılı yağa batırılmış transformatöre birincil taraftan enerji verilirken ikincil taraf açık devre kalırken gerçekleştirilir. Amaç, yüksüz akımı ve yüksüz kayıpları ölçmektir. Bu test çekirdeğin kalitesi, manyetik akı dağılımı ve sargı simetrisi hakkında önemli bilgiler sağlar. Ayrıca manyetik devredeki olası anormalliklerin belirlenmesine de yardımcı olur.

6. Kısa Devre Testi

Kısa devre testi sırasında, ikincil gerilim sargısı kısa devre yaparken birincil gerilim sargısına azaltılmış bir gerilim uygulanır, bu da kısa devre empedansının ve yük kayıplarının ölçülmesine olanak tanır. Test, 33kv 50kva iki sargılı yağa batırılmış transformatörün yük koşulları altındaki performansına ilişkin değerli veriler sağlar; bunlar arasında termal davranış, kısa devre dayanım kapasitesi ve sargıların mekanik mukavemeti bulunur.

7. Yağ Kalitesi Analizi ve Yağ Seviyesi Kontrolü

33kv 50kva iki sargılı yağa batırılmış transformatör için yalıtım yağının durumu, operasyonel performansı ve hizmet ömrünü doğrudan etkiler. Hizmete almadan önce, nem içeriği, asitlik ve kirlilik seviyeleri gibi parametrelerin kontrol edilmesi amacıyla laboratuvar analizi için yağ numuneleri alınacaktır. Tüm sonuçlar geçerli standartlara uygun olacaktır. Ayrıca, çalışma sırasında etkili soğutma ve izolasyonu garanti edecek şekilde, tankın içindeki yağ seviyesinin gerekli aralıkta olduğundan emin olmak için doğrulanacaktır.

Özetle, 33kv 50kva iki sargılı yağa batırılmış bir transformatör hizmete sokulmadan önce bir dizi sıkı denetim ve testin tamamlanması gerekir. Bu prosedürler istikrarlı performans, operasyonel güvenlik ve uzun vadeli güvenilirlik sağlar. Uygun ön devreye alma testleri yalnızca potansiyel arıza riskini azaltmakla kalmaz, aynı zamanda 33kv 50kva iki sargılı yağlı transformatörün güvenli ve verimli uzun süreli çalışması için sağlam bir temel sağlar.
