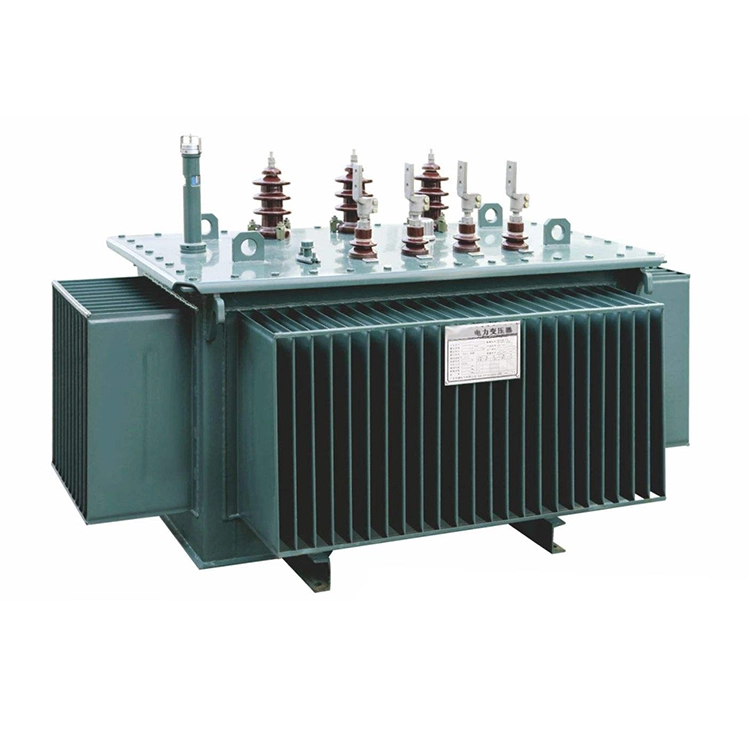

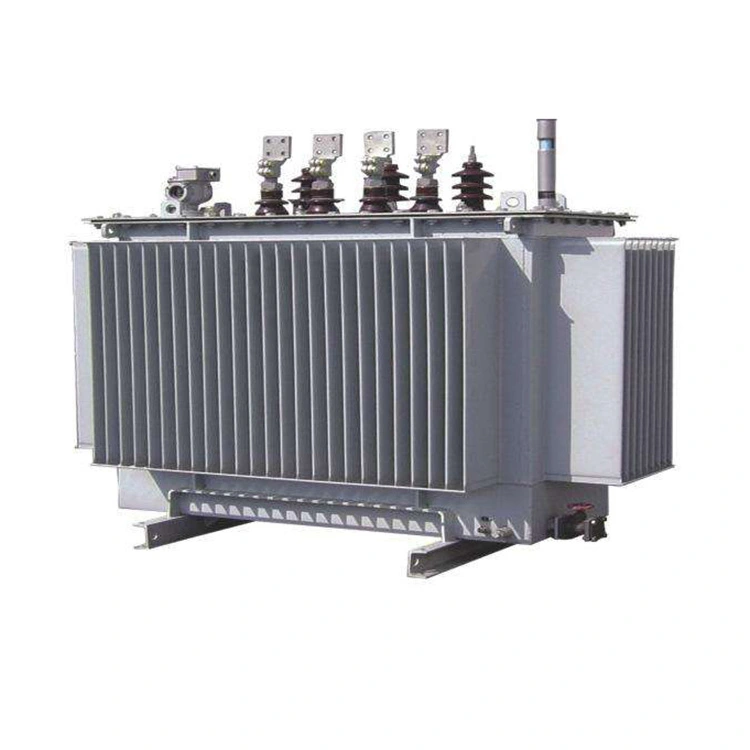

800kva Amorf Alaşımlı Yağlı Transformatör

800kva amorf alaşımlı yağa batırılmış transformatör, yeni türde enerji tasarrufu sağlayan bir malzemeden yapılmıştır. Çekirdek malzemesi, yüksüz enerji verimliliğini önemli ölçüde artırabilen ve GB/T 20052 veya IEC 60076 standartlarına uygun, yüksek manyetik geçirgenliğe ve son derece düşük histerezis kaybına sahip amorf alaşımdan yapılmıştır.‌ Ve soğutma yöntemi‌ yağa batırılır.

800kva amorf alaşımlı yağa batırılmış transformatörün sızdırmaz yapısı, neme ve korozyona karşı dayanıklıdır, ≤1000 m rakımlı ve ≤55K ortam sıcaklık artışına sahip açık veya kapalı trafo merkezleri için uygundur.

Bu 800kva amorf alaşımlı yağa batırılmış transformatörün en büyük avantajı son derece düşük yüksüz kaybıdır. Bu transformatör yaklaşık 300-450 W'tır (yaklaşık 1000-1500 W olan silikon çelik sacla karşılaştırıldığında), bu da geleneksel silikon çelik sac transformatörlerden %60 ila %75 daha düşüktür. Aynı zamanda düşük gürültüye (≤55 ila 60 dB), güçlü aşırı yük kapasitesine, uzun ömre sahiptir ve genellikle 25 ila 30 yıl boyunca kullanılabilir. Bununla birlikte, maliyet daha yüksektir (aynı spesifikasyondaki silikon çelik levhalara sahip transformatörlerden yaklaşık %20 ila %40 daha pahalıdır).

Bu nedenle, 800kva amorf alaşımlı yağa batırılmış transformatör, yüksek enerji verimliliği gereksinimleri olan endüstriyel, ticari veya güç dağıtım senaryoları için uygundur.

Teknik parametre:

S: 800kva amorf alaşımlı yağa batırılmış transformatörün yüksüz kaybı neden aynı kapasiteye sahip silikon çelik levhalardan yapılmış transformatörünkinden önemli ölçüde daha düşük?

C: Öncelikle, amorf alaşımlı şeridin kalınlığı yalnızca 20 ila 30 µm'dir; bu, geleneksel silikon çelik levhaların kalınlığının (230 ila 350 µm) yaklaşık onda biri kadardır. Girdap akımı kaybının kalınlığın karesi ile orantılı olduğu ilişkisine göre 800 kVA çekirdekteki girdap akımı kaybı önemli ölçüde azalır. Aynı zamanda, amorf alaşımın direnci silikon çelik levhalarınkinden yaklaşık 2,5 kat daha yüksektir, bu da manyetik akı değiştiğinde katmanlar arasında indüklenen dolaşım akımı kaybını daha da zayıflatır.

İkinci olarak histerezis döngüsü dar ve zorlayıcılık düşüktür. Amorf alaşım, tane sınırı kusurları olmayan amorf bir yapıya sahiptir ve manyetik alanın ters çevrilmesinin direnci küçüktür. Zorlayıcılık silikon çelik saclarınkinin yalnızca 1/3 ila 1/5'i kadardır. Bu, her mıknatıslanma döngüsü için gereken enerjiyi önemli ölçüde azaltır ve histerezis kaybını büyük ölçüde azaltır.

Üçüncüsü, çalışan manyetik akı yoğunluğunun tasarımı nispeten düşüktür. 800 kva amorf alaşımlı yağa batırılmış transformatör için, nominal manyetik akı yoğunluğu tipik olarak 1,35 ila 1,45 T arasında ayarlanır ve bu, 1,65 ila 1,75 T silikon çelik saclardan daha düşüktür. Demir kaybı, manyetik akı yoğunluğunun karesi veya daha yüksek gücü ile orantılı olduğundan, manyetik akı yoğunluğunun uygun şekilde azaltılması, birim kütle kaybında önemli bir azalmaya yol açabilir.

Yukarıdaki mekanizmalara dayanarak, 800kva amorf alaşımlı yağa batırılmış bir transformatörün yüksüz kaybı genellikle S13 veya S14 sınıfı silikon çelik levhalarla aynı kapasiteye sahip bir transformatörünkinin yalnızca %30 ila %40'ıdır. Ekipmanın genellikle hafif yükte veya bekleme koşullarında olduğu güç dağıtım senaryoları için özellikle uygundur.

İşlemede Amorf Alaşımlı Transformatör

Teçhizat

Test merkezi

Nakliyede Trafo
