33kv 2.5 Mva Yağlı Amorf Alaşımlı Çekirdek Trafo

Wenzhou XiFa Electric Power Equipment Co., Ltd, kullanıcıların yüksek kaliteli ve düşük kayıplı elektrik talebini karşılamak amacıyla 33kv 2,5 mva yağlı amorf alaşım çekirdekli transformatör üretti ve üretti. Yeşil ve enerji tasarruflu amorf alaşım malzemeden yapılmıştır. Hafif yük altında veya uzun süre yüksüz çalıştırıldığında, elektrik maliyetlerindeki yıllık tasarruf kayda değer düzeydedir. Genellikle yüksek ilk satın alma maliyeti, elektrik tasarrufuyla 3 ila 5 yıl içinde telafi edilebilir.

Talep Gönder

Ürün Açıklaması

33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatörün çekirdeği, demir bazlı amorf alaşım şeritlerin kapalı döngü sarılmasıyla yapılır. Lamine hava boşlukları olmayan entegre yapı, histerezis ve girdap akımı kayıplarını önemli ölçüde azaltır. Geleneksel silikon çelik çekirdeklerle karşılaştırıldığında yüksüz kayıp büyük ölçüde azalır. Çekirdek kolon ve boyunduruk, epoksi cam yapıştırıcıyla birbirine bağlanarak genel sağlamlık daha güçlü hale getirilir ve çalışma titreşimi ve gürültüsü etkili bir şekilde bastırılır.

33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatörün sargıları yüksek saflıkta bakır iletkenler kullanır ve yüksek voltaj koşullarına uygun çok katmanlı bir yalıtım kaplama işlemiyle birleştirilir. İyileştirilmiş spiral ve sürekli aralıklı sarma yapısıyla birleştiğinde, sarım elektrik alanını eşit şekilde dağıtır, bu da yalıtım toleransını ve deformasyona karşı direnci artırır. 33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatörün yüksek voltaj tarafı, şebeke voltajı dalgalanmalarının düzenleme gereksinimlerine tam olarak uyum sağlayabilen ±%2x2,5 uyarılma olmayan voltaj düzenleme dişlileri ile donatılmıştır.

Kutu gövdesi oluklu çelik levhaların entegre kaynaklanmasıyla oluşturulmuştur. Oluklu kabuğun uyarlanabilir ısı değişim yapısına dayanarak, uzun süreli sürekli çalışmaya uygun, harici bir ısı dağıtma cihazına ihtiyaç duymadan yalıtım yağının verimli doğal sirkülasyonlu soğutmasını sağlayabilir. 33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatör, mükemmel termal iletkenlik ve yalıtım performansını birleştiren, dahili canlı bileşenleri etkili bir şekilde izole eden ve yalıtımın bozulması risklerini önleyen, IEC 296 standartlarına uygun çevre dostu mineral yalıtım yağıyla doldurulur.

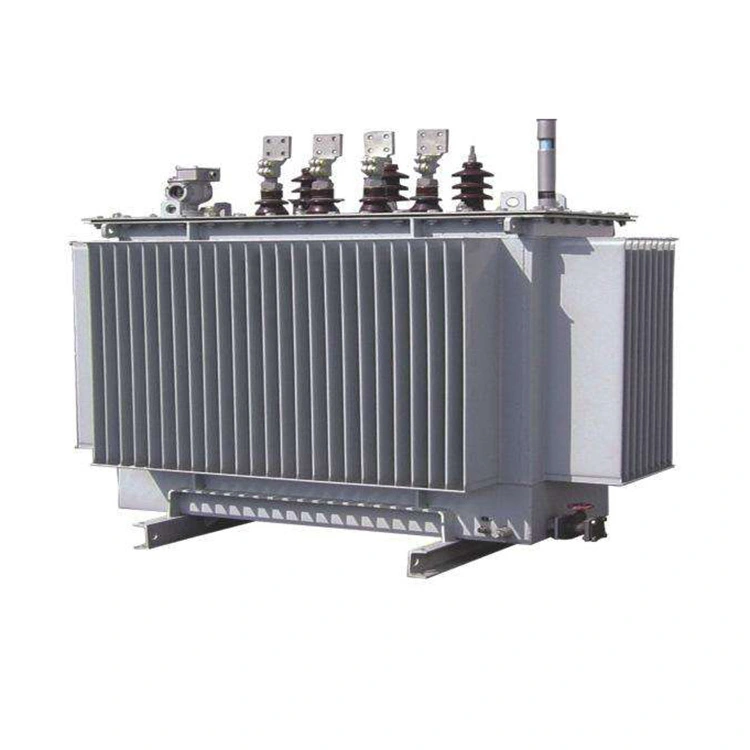

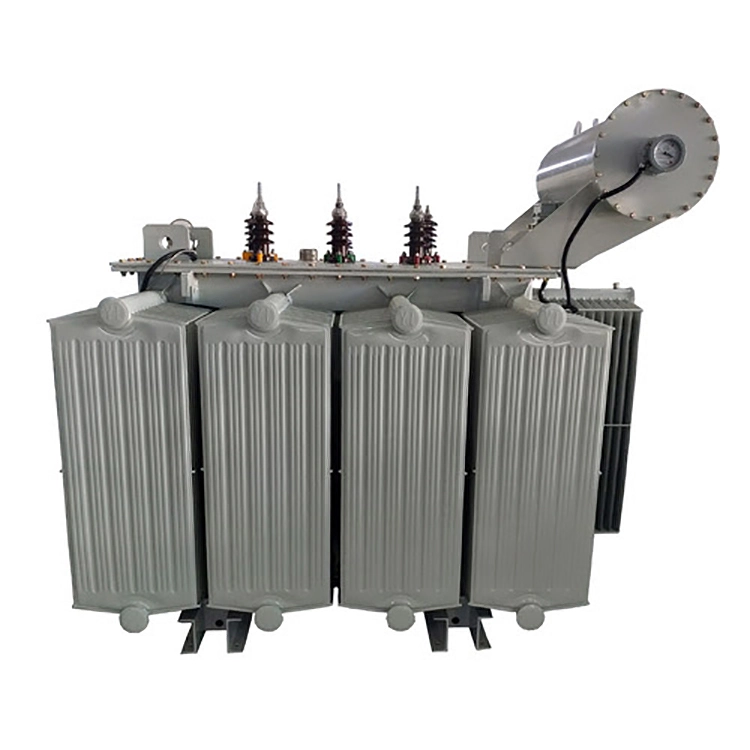

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Teknik parametre:

Ürün Adı	33kv 2.5 mva yağlı amorf alaşımlı nüveli transformatör
Nominal Frekans	50 Hz / 60 Hz (özelleştirilebilir)
Yüksek Gerilim (YG)	33kV
HV Musluk Aralığı	±2×%2,5 veya ±%5
Alçak Gerilim (AG)	0,4kV (400V); Özel: 415V, 433V, 480V
Bağlantı Grubu	Dyn11 (standart); Yyn0 isteğe bağlı
Soğutma Tipi	ONAN
Yalıtım Sınıfı	A sınıfı
Yalıtım Seviyesi	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080W
Pk@75°C	≤ 16800W
Kısa devre Empedansı	%6,5; İsteğe bağlı: %6 / %7 / %8
Yük yok Mevcut	≤ %0,45

Temel Özellikler:

1. Ultra enerji tasarrufu: Amorf alaşım çekirdekler kullanılarak, yüksüz kayıp, geleneksel S9/S11 tipi silikon çelik sac transformatörlere kıyasla yaklaşık %70 ila %80 oranında azaltılır. 33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatör, yükün her zaman tam kapasitede olmadığı kırsal elektrik şebekelerinde ve endüstrilerde uzun süreli çalışmaya özellikle uygundur.

2. Tamamen sızdırmaz, bakım gerektirmez: Yağ deposu, yağın havayla temas etmesini önlemek için tamamen sızdırmaz bir yapıya sahiptir ve yalıtım yağının nemlenmesini ve yaşlanmasını önler. 33kv 2,5 mva yağa batırılmış amorf alaşım çekirdekli transformatör, 50 yıllık bakım gerektirmeyen bir kullanım ömrüne sahip olabilir ve zorlu dış mekan ortamları için uygundur.

3.Yüksek güvenilirlik: Alçak gerilim sargısı bakır folyo ile sarılırken, yüksek gerilim sargısı bakır tel ile sarılır. Güçlü kısa devre direnci ve yıldırım çarpmasına karşı dayanıklılığı ile yapı kompakttır,
