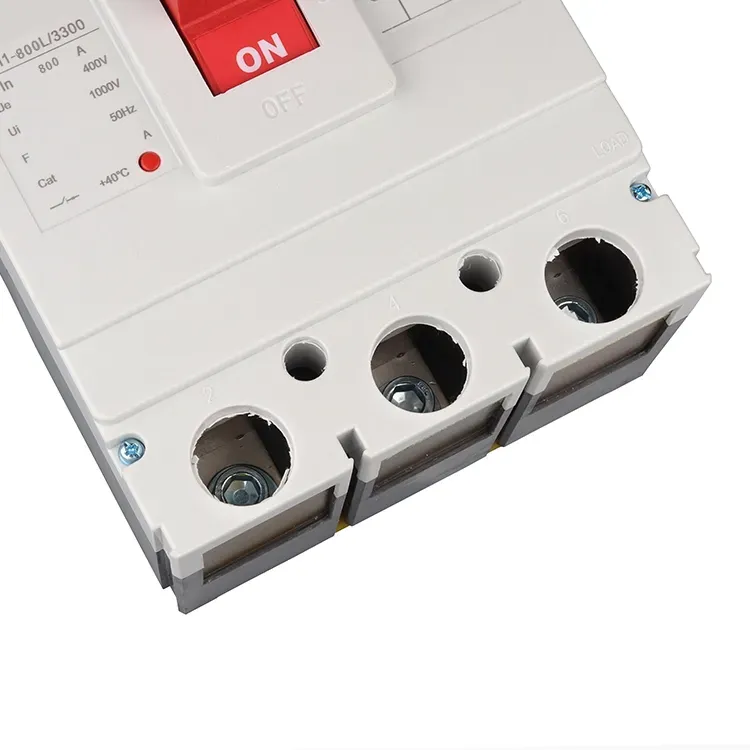

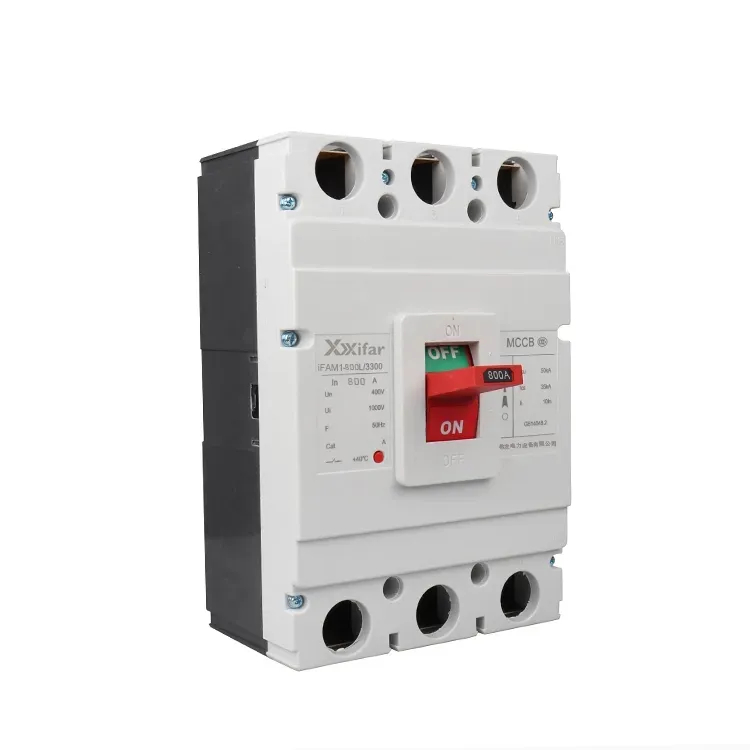

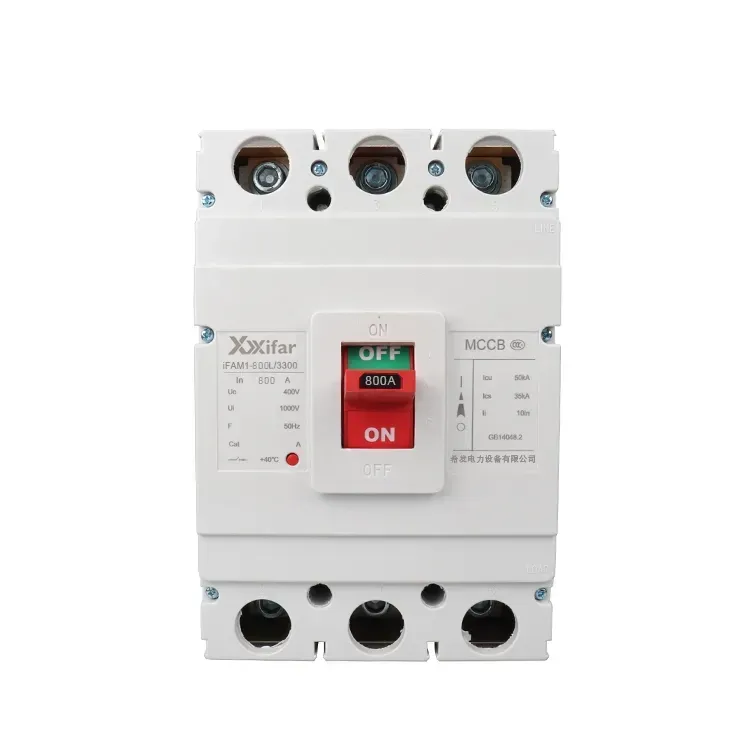

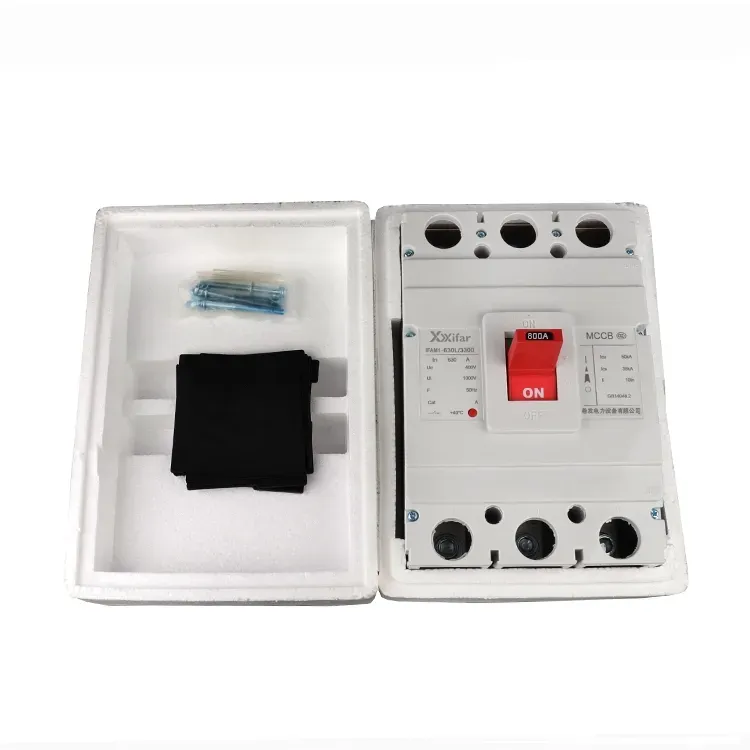

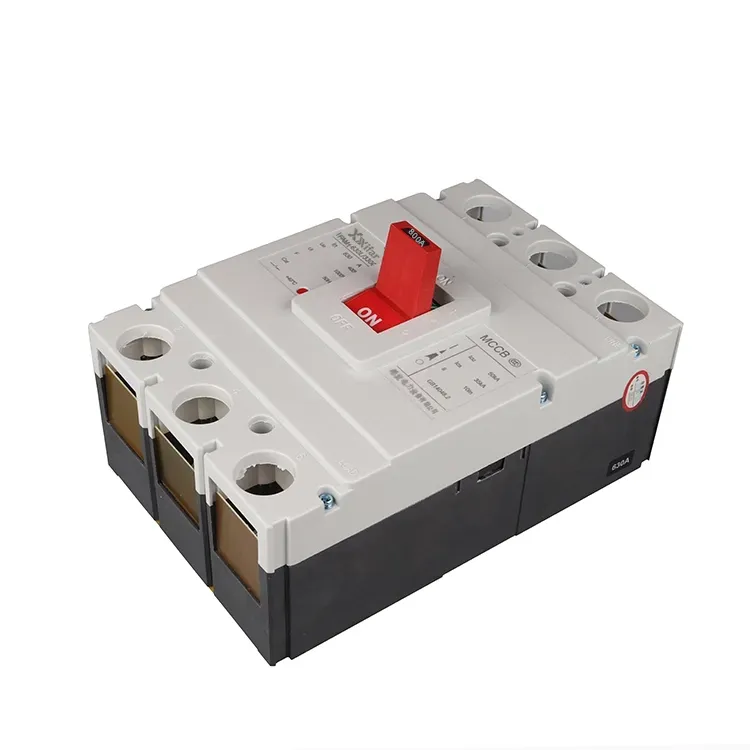

800 Amp 4 Kutuplu Elektrikli Mccb Kalıplanmış Kutu Devre Kesici

800 amperlik 4 kutuplu elektrikli mccb kalıplı devre kesici, müşterinin farklı taleplerini karşılamak için termal manyetik açma ünitesini veya elektronik açma ünitesini donatabilir. Dahası, düşük gerilim açma bobini, kaçak akım cihazı ve motor koruma ünitesi gibi genişletme ünitesi, 800 amp 4 kutuplu elektrikli mccb kalıplı devre kesicinin uygulama talebini karşılamak için daha fazla işlev elde etmesine olanak tanır. Giriş koruma fonksiyonu aşağıdaki gibi gösterilmiştir.

Termik manyetik açma ünitelerinin koruma fonksiyonları:

1. Aşırı yük koruması:

Devre akımı nominal değeri aştığında, 800 amp 4 kutuplu elektrikli mccb kalıplı devre kesicinin bimetal şeridi ısınır ve bükülür, bu da açma mekanizmasını harekete geçirir. Açma süresi akımın karesiyle ters orantılıdır.

2. Kısa devre koruması:

Kısa devre durumunda yüksek arıza akımı, açma mekanizmasının neredeyse anında çalışmasını sağlayan elektromanyetik kuvvet üretir.

Bu nedenle, termal manyetik 800A 4 kutuplu MCCB'ler tipik olarak uzun süreli gecikme koruması ve anlık koruma olan iki aşamalı koruma sağlar. Aynı zamanda seçici olmayan tip olarak da adlandırılır.

Elektronik koruma ünitelerinin koruma fonksiyonları

1. Aşırı yük koruması:

800 amperlik 4 kutuplu elektrikli mccb kalıplı devre kesici üzerindeki bir mikroişlemci, doğru koruma sağlamak için devre akımını sürekli olarak izler ve hesaplar.

2. Kısa devre koruması:

Seçiciliği sağlamak için kısa devre koşulları sırasında 800 amp 4 kutuplu elektrikli mccb kalıplı devre kesiciye önceden ayarlanmış bir gecikme uygulanır.

3. Kısa devre koruması:

Ciddi arıza koşullarında, 800 amp 4 kutuplu elektrikli mccb kalıplı devre kesici devreyi izole etmek için gecikmeden devreye girer.

4. Topraklama hatası koruması:

800 amp 4 kutuplu elektrikli mccb kalıplı devre kesicideki toprak arıza akımlarını tespit etmek ve kesmek için tasarlanmıştır.

Bu nedenle, elektronik 800A 4P MCCB'ler genellikle uzun zaman gecikmeli koruma, kısa zaman gecikmeli koruma, anlık koruma ve toprak arıza koruması olmak üzere dört aşamalı koruma sağlar. Elektronik 800A 4P MCCB'ye seçici tip MCCB de denir.

Ek koruma özellikleri:

1. Düşük gerilim koruması:

800 amperlik 4 kutuplu elektrikli mccb kalıplı devre kesiciler ayrıca, besleme voltajı tanımlanmış bir eşiğin altına düştüğünde 800A kalıplı kasalı devre kesiciyi otomatik olarak çalıştıran bir düşük voltaj bobini ile donatılabilir.

2. Kaçak akım koruması:

Sızıntı koruma türleri gibi belirli versiyonlar toprak kaçağını tespit edebilir ve elektrik çarpmasına karşı koruma sağlayabilir.

3. Motor koruması:

Motor koruma MCCB'leri, başlatma sırasında yüksek ani akımlara uyum sağlamak için genellikle D tipi açma özelliklerini kullanan, motor devreleri için özel olarak tasarlanmıştır.

800 amp 4 kutuplu elektrikli mccb kalıplı kasalı devre kesici parametresi:
