400v - 11kv Yükseltme Kutuplu Transformatör 500kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. her zaman transformatörlere odaklanıyor; artık Ar-Ge, üretim, satış ve servisi entegre eden modern bir üretim işletmesine dönüştü. Sürekli teknolojik yeniliklere ve titiz üretim süreçlerine dayanarak, kurumsal ve ulusal şebeke ihale projelerine uzun süredir istikrarlı ve güvenilir ürünler sağlıyoruz. Fabrika kesinlikle kalite standartları sistemini uygular ve 400v ila 11kv arası yükseltici kutuplu transformatör 500kva'yı üretir. Hammaddelerin depolanmasından bitmiş ürünlerin üretimine kadar her aşamada hassas kontrol sağlayarak, hem yurt içi hem de yurt dışındaki müşterilerimize mükemmel performanslı transformatörler sunmayı hedefliyoruz.

Talep Gönder

Ürün Açıklaması

400v ila 11kv yükseltici kutuplu transformatör 500kva'nın kasası, yüksek kaliteli soğuk haddelenmiş çelik veya paslanmaz çelikten yapılmıştır. Anahtar parçalar gelişmiş ekipmanlarla otomatik olarak kaynak yapılır ve ardından sıkı bir kaynak sağlamak ve yağ sızıntısı riskini ortadan kaldırmak için lazer teknolojisiyle incelenir. Sıkı sıcak daldırma galvanizleme işleminden sonra, kaplama güçlü bir korozyon direncine sahiptir ve rüzgar ve yağmur erozyonuna, tuz sisine ve endüstriyel kirliliğe karşı etkili bir şekilde koruma sağlayabilir. Tamamen yalıtılmış tasarımı, 500kva 400v ila 11kv yükseltici kutuplu transformatör çekirdeğini dış havadan tamamen izole eder. Bu sadece bakım gerektirmeyen çalışmayı sağlamakla kalmaz, aynı zamanda yalıtım malzemelerinin yaşlanmasını da önemli ölçüde geciktirir.

Alçak gerilim sargılarını sarmak için bakır folyo ve yüksek hassasiyetli lamine demir çekirdek yapısı kullanılarak, 500 kva 400 v ila 11 kv yükseltici kutuplu transformatörün bobinleri, kısa devreler sırasında üretilen büyük radyal ve eksenel elektrodinamik kuvvetlere etkili bir şekilde direnebilecek, böylece bobinlerin deforme olmamasını veya hasar görmemesini sağlayacak şekilde son derece sağlam olacak şekilde tasarlanmıştır. Bu 500 kva 400 v - 11 kv arası yükseltici kutuplu transformatör, IEEE gibi uluslararası standartlara uygun olarak sıkı kısa devre testlerinden geçer. Ürünümüzün aşırı koşullar altında operasyonel kapasitesini göstermek için ilgili test raporlarını sağlayabiliriz.

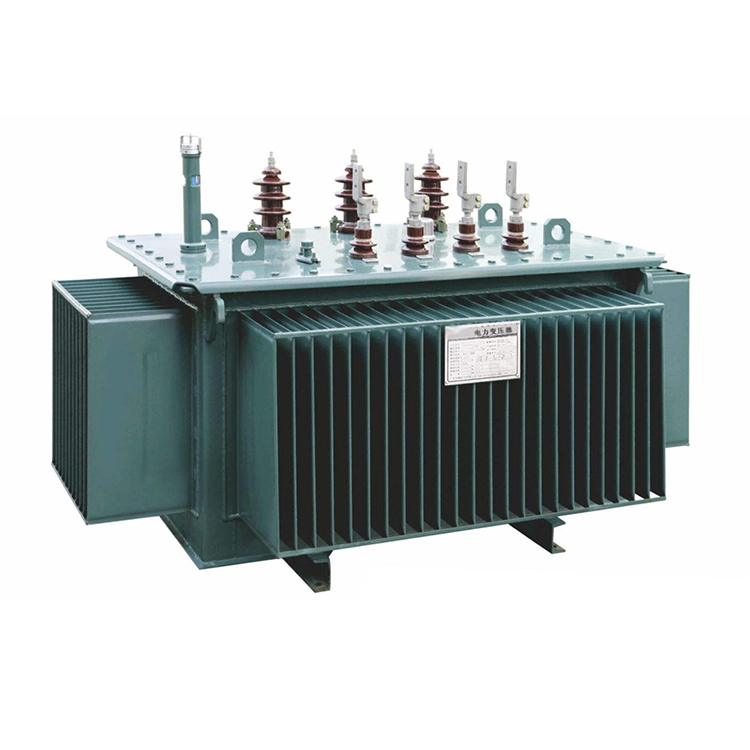

400v To 11kv Step Up Pole Transformer 500kva

Teknik parametre:

Öğe Adı	400v ila 11kv yükseltici kutup transformatörü 500kva
Nominal Güç	500kVA
Nominal Frekans	50Hz / 60Hz
Faz	Üç fazlı
Primer Gerilim (AG tarafı)	400V
İkincil Gerilim (YG tarafı)	11kV
Vektör Bağlantısı	Dyn11
Soğutma Yöntemi	ONAN (Yağ Doğal Hava Doğal)
Empedans	%4 - %5
Değiştiriciye dokunun	Devre dışı (NLTC)
Standart Uyumluluk	IEC 60076, GB/T 6451, CE sertifikalı

S: Şebeke bağlantısı veya uzun mesafe iletimi için 400V alçak gerilim güç kaynağını 11kV'a yükseltirken, 400v'den 11kv'ye yükseltici kutuplu transformatör 500kva seçilir. Gerilim regülasyon aralığı, bağlantı grubu, empedans gerilimi, yalıtım seviyesi gibi hangi teknik faktörlerin dikkate alınması gerekir?

C: 400v ila 11kv yükseltici kutuplu transformatör 500kva için temel teknik faktörler aşağıdaki gibidir: Gerilim regülasyonu için önerilen aralık, alçak gerilim tarafındaki gerilim dalgalanmalarını telafi etmek için yüksek gerilim tarafında ±%2×2,5'lik yük gerilimi ayarının olmamasıdır. Bağlantı grubu, harmonikleri bastırmak için üçgen sargı ve nötr nokta topraklaması sağlamak için yıldız sargı kullanılarak Dyn11 olarak seçilmelidir. Empedans voltaj standardı %4'tür ve voltaj düşüşünü ve arıza akımını dengeleyebilir. Yalıtım seviyesi açısından yüksek gerilim tarafı normal frekans için 35kV'yi, yıldırım darbesi için ise 75kV'yi karşılamalıdır. Kirli ve yıldırım çarpması olan ortamlarda güvenli çalışmayı sağlamak için dış mekan kaçak mesafesi 275 mm'den az olmamalıdır.
