Rcd Korumalı 2p 100a Tpn Mccb

RCD korumalı 2p 100a tpn mccb normalde elektrikli ekipmanlara yakın bir dağıtım kutusundaki gelen devre kesiciyi çalar. Wenzhou Xifa Electric Power Equipment Co., Ltd, rcd koruma üniteli 2p, TP ve TPN 100a mccb üretiminde olgun üretim kapasitesine sahiptir. Wenzhou Xifa Equipment, bir hafta içinde rcd korumalı 1000'den fazla kutu 2p 100a tpn mccb üretebilir ve tedarik edebilir. Şirket, ürünleri fotovoltaik, enerji depolama, endüstriyel üretim ve bina güç dağıtımına hizmet eden rcd korumalı 2p 100a tpn mccb için ISO sistem sertifikasına ve CE sertifikasına sahiptir.

Talep Gönder

Ürün Açıklaması

RCD korumalı 2p 100a tpn mccb, kaçak akım cihazlı 100A 2 kutuplu veya dört kutuplu kalıplanmış kasalı devre kesicidir. Elektrikli ekipmanın yüzeyi elektriklendiğinde, milisaniyeler içinde güç kaynağını kesmek için çalışma akımındaki dengesizliği tespit edebilir.

RCD korumalı 2p 100a mccb, konut ve ticari devre, aydınlatma devresi ve küçük kapasiteli elektrik gibi tek fazlı elektrikte yaygın olarak uygulanır. Ek olarak 2p, canlı kablo için bir kutup ve nötr kablo için başka bir kutup anlamına gelir.

RCD korumalı TPN mccb, üç fazlı dört telli sistemde hizmet vermektedir. Açıkçası endüstriyel sistem, fotovoltaik invertör çıkış tarafı ve diğer ağır yükler için tasarlanmıştır. 3P mccb ile karşılaştırıldığında, RCD korumalı TPN mccb, daha güvenli bir çalışma ortamı sağlamak için nötr hattı 3 fazlı canlı hat ile kapatabilir.

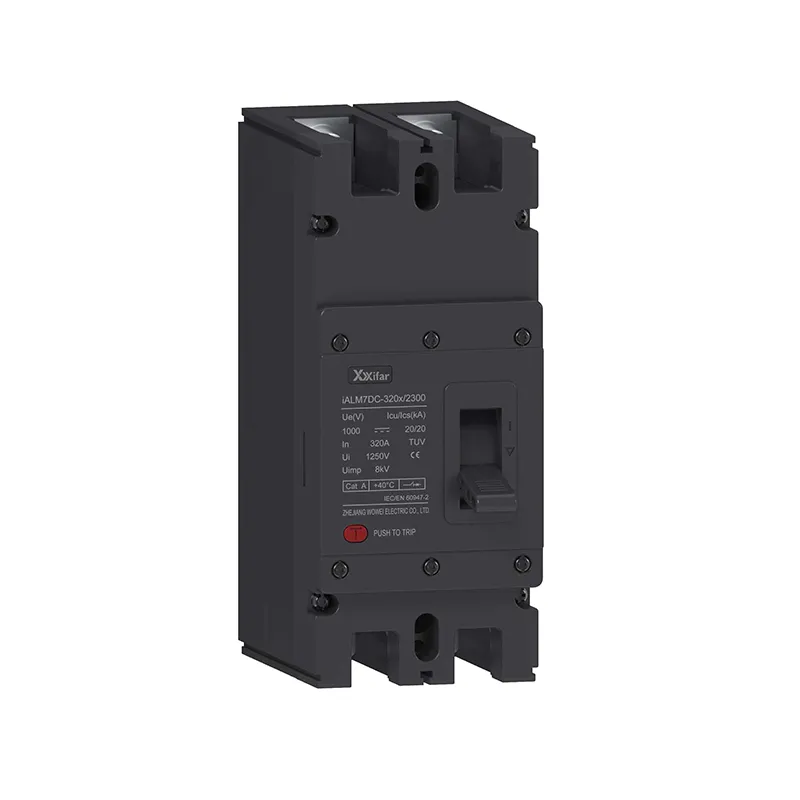

2p 100a Tpn Mccb With Rcd Protection

RCD koruma parametreli 2p 100a tpn mccb:

Nominal Akım (A)	100A
Nominal Çalışma Gerilimi Ue (V)	400V (üç fazlı), 230V (tek fazlı)
Nominal izolasyon Gerilimi Ui (V)	1000V
Servis kısa devre kesme kapasitesi Icu	35kA/50kA
Kaçak çalışma akımı IΔn	30mA (kişisel koruma) 100mA (yanmaz) 300mA (sistem koruması)
Eylem Süresi	≤300ms/≤30ms
Düşük voltaj Çalışma voltajı (V)	Tek faz için 165 ± %5
Aşırı gerilim Çalışma gerilimi (V)	Tek faz için 275 ± %5
Faz Arızası Çalışma Gerilimi (V)	Varsayılan 120 ± %5

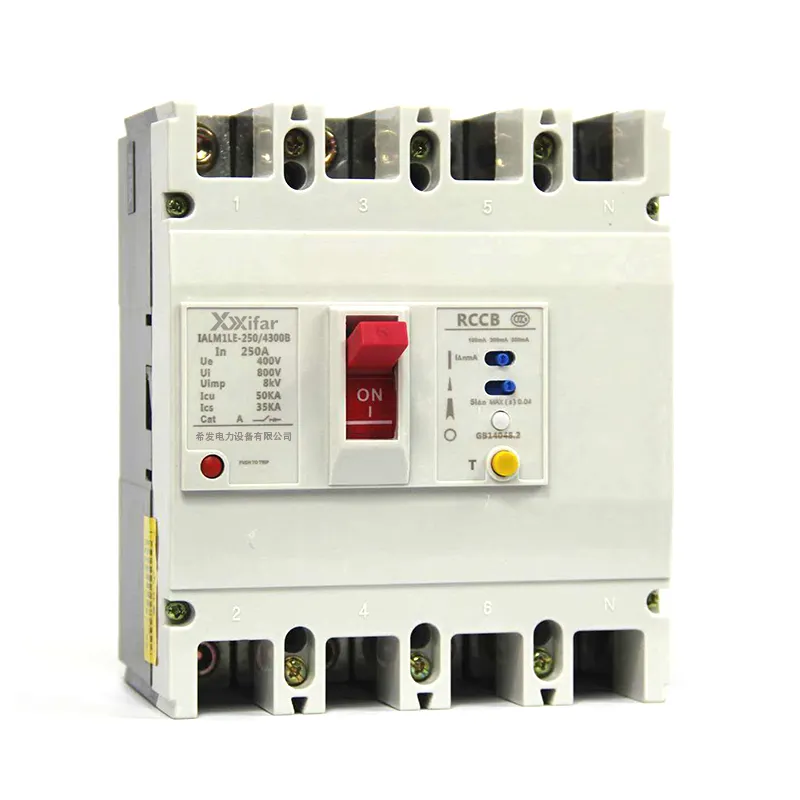

2p 100a Tpn Mccb With Rcd Protection

Ürün Modu	Kutup	Boyut
Ürün Modu	Kutup	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

RCD korumalı 2p 100a tpn mccb SSS:

S1: “RCD korumalı 100A MCCB” ne anlama geliyor?

Standart aşırı akım ve kısa devre korumasını artık akım cihazıyla birleştiren, 100A değerinde kalıplanmış kasalı devre kesiciyi ifade eder. Basit bir ifadeyle kısa devre, aşırı yük ve toprak kaçağı arızalarına karşı koruma sağlar.

S2: RCD korumalı MCCB'de 2P ile TPN arasındaki fark nedir?

2P MCCB, fazı ve nötrü değiştirdiği tek fazlı sistemler için tasarlanmıştır.

TPN, üç fazın ve nötrün izole edilebildiği üç fazlı dört telli sistemlerde kullanılır. Seçim, güç dağıtım sisteminin türüne bağlıdır.

S3: 100A MCCB'de RCD korumasına sahip olmanın faydası nedir?

RCD işlevi toprağa giden kaçak akımı algılar ve milisaniyeler içinde devrenin bağlantısını keser. Elektrik çarpmasına karşı ek güvenlik sağlar ve izolasyon arızası veya topraklama arızasından kaynaklanan elektrik yangını riskini azaltır.
