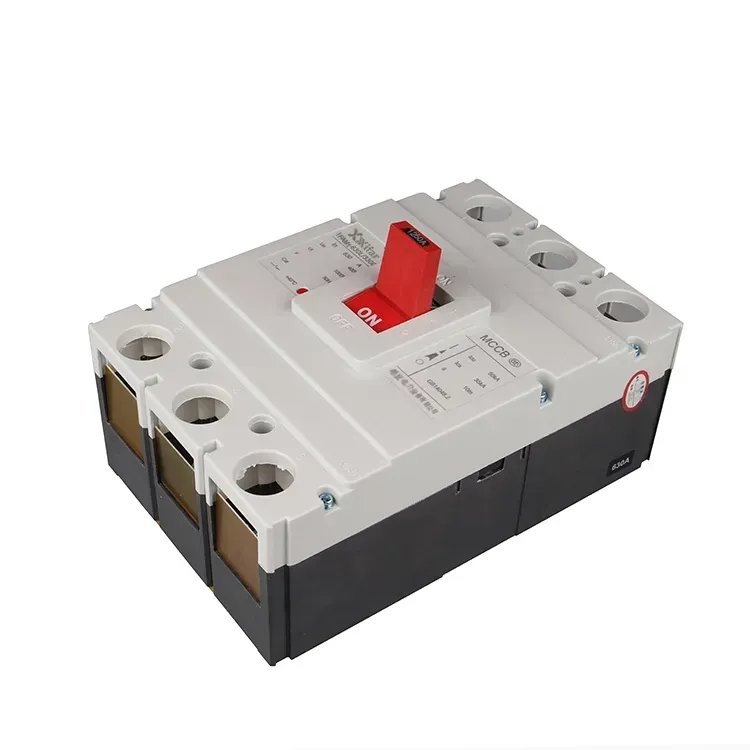

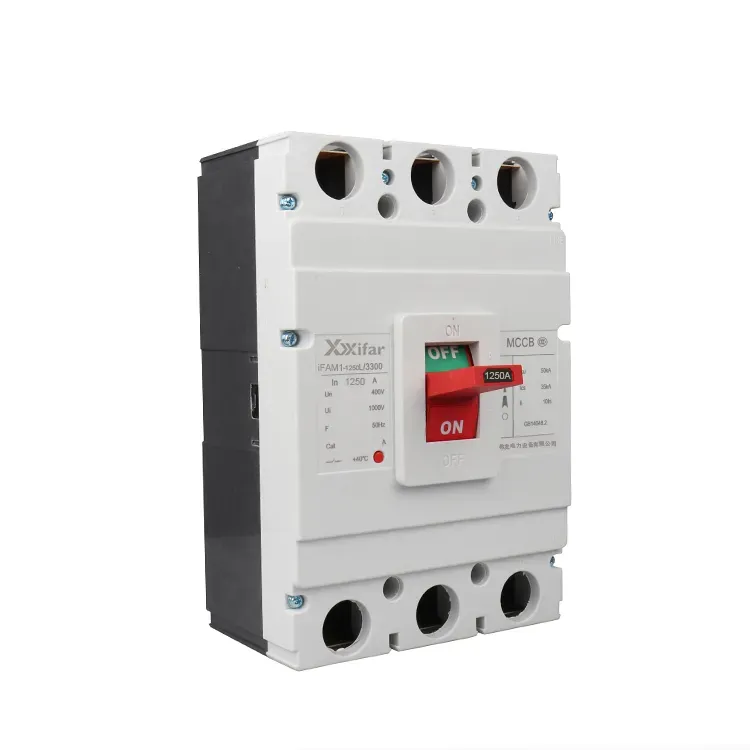

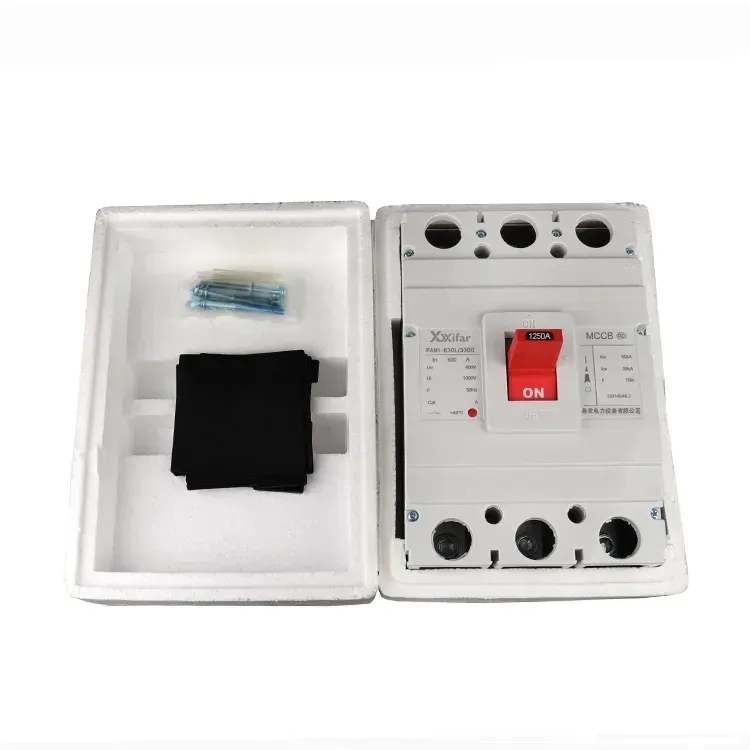

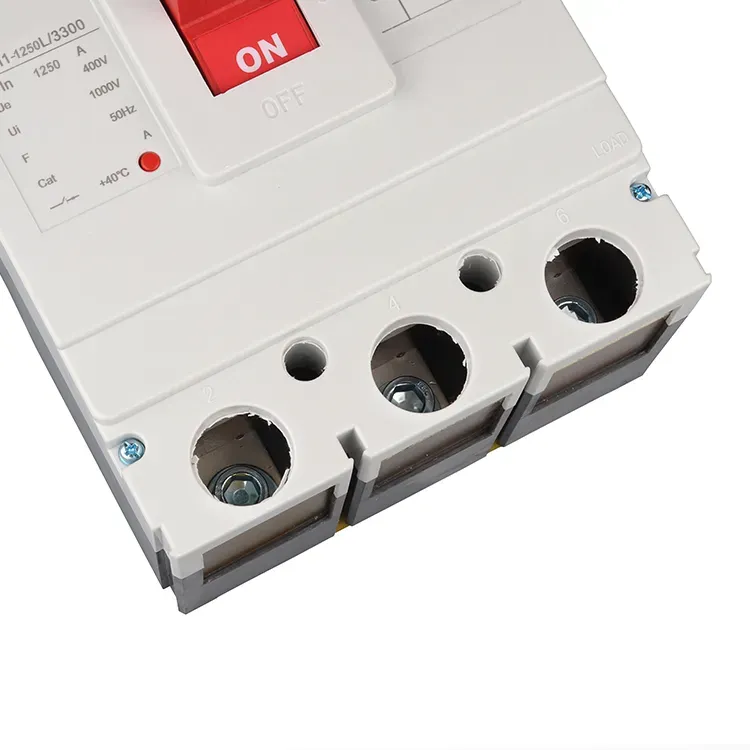

1250 Amp 3 Kutuplu 600v Mccb Devre Kesici

Hızlı teslimat elde etmek için Wenzhou XiFa Electric Power Equipment Co., Ltd, 1250 amp 3 kutuplu 600v mccb devre kesici gibi depoya normal model mccb devre kesici üretiyor. Genel olarak konuşursak, Wenzhou XiFa Electric Power Equipment Co., Ltd, 7 gün içinde 1250 amp 3 kutuplu 600v mccb devre kesicileri tedarik edebilir. Wenzhou XiFa, her zamankinden daha fazla, her 3 kutuplu ve 4 kutuplu mccb kalıplı devre kesiciyi hızlı teslimat süresi ve sağlam kalite ile üretmeyi ve tedarik etmeyi amaçlamaktadır. Her 1250 amp 3 kutuplu 600v mccb devre kesici, sorunsuz bir kullanım deneyimi sağlamak için bir dizi fabrika testine tabi tutulacaktır.

Talep Gönder

Ürün Açıklaması

1250 amp 3 kutuplu 600v mccb devre kesici esas olarak kontak sistemi, ark söndürme sistemi ve açma üniteleri olmak üzere üç temel parçadan oluşur. Bu açma üniteleri, aşırı akım koruması, düşük voltaj koruması, termal koruma ve şönt açma dahil olmak üzere farklı koruma fonksiyonları sağlar. 1250 amp 3 kutuplu 600v mccb devre kesici manuel olarak veya motorlu bir sürücü tarafından kapatılır. Kontaklar kapatıldığında, tetiklemesiz bir mekanizma tarafından konumlarında tutulurlar. Bir arıza oluştuğunda, ilgili açma ünitesi mekanizmayı etkinleştirerek mandalı serbest bırakır ve 1250 amp 3 kutuplu 600v mccb devre kesicinin otomatik olarak açılmasına neden olur, böylece devre korunur.

1. Şönt açma ünitesi

Şönt açma uzaktan kumanda işlemi için kullanılır. Devrenin uzaktan 1250 amp 3 kutuplu 600v mccb devre kesici aracılığıyla açılmasına olanak tanır.

2. Aşırı akım açma ünitesi

Bu ünite kısa devrelere ve aşırı akıma karşı koruma sağlar. Akım önceden ayarlanan değeri aştığında açma ünitesi tarafından üretilen elektromanyetik kuvvet mandalı serbest bırakır. Hareketli kontak daha sonra yay kuvveti altında hızla ayrılarak devreyi keser.

3. Düşük gerilim koruma ünitesi

Bu ünite voltaj kaybına karşı koruma sağlar. Bobini doğrudan güç kaynağına bağlıdır ve normal koşullar altında enerjili kalır; bu, 1250 amp 3 kutuplu 600v mccb devre kesicinin kapalı kalmasına olanak tanır. Besleme kesildiğinde veya voltaj önemli ölçüde düştüğünde manyetik kuvvet zayıflar ve yay kuvvetinden daha düşük olur. Yay daha sonra hareketli çekirdeği hareket ettirerek mandalı serbest bırakır ve 1250 amp 3 kutuplu 600v mccb devre kesicinin devreye girmesine neden olur.

4. Termal açma ünitesi

1250 amp 3 kutuplu 600v mccb devre kesiciden aşırı yük akımı geçtiğinde, termal açma ünitesinin içindeki bimetal şerit akım nedeniyle ısınır. İki metalin genleşme katsayıları farklı olduğundan ısıtıldıklarında farklı hızlarda bükülürler. Bu deformasyon, açma mekanizmasını iterek 1250 amp 3 kutuplu MCCB kalıplı devre kesicinin açılmasına ve devreyi kesmesine neden olur.

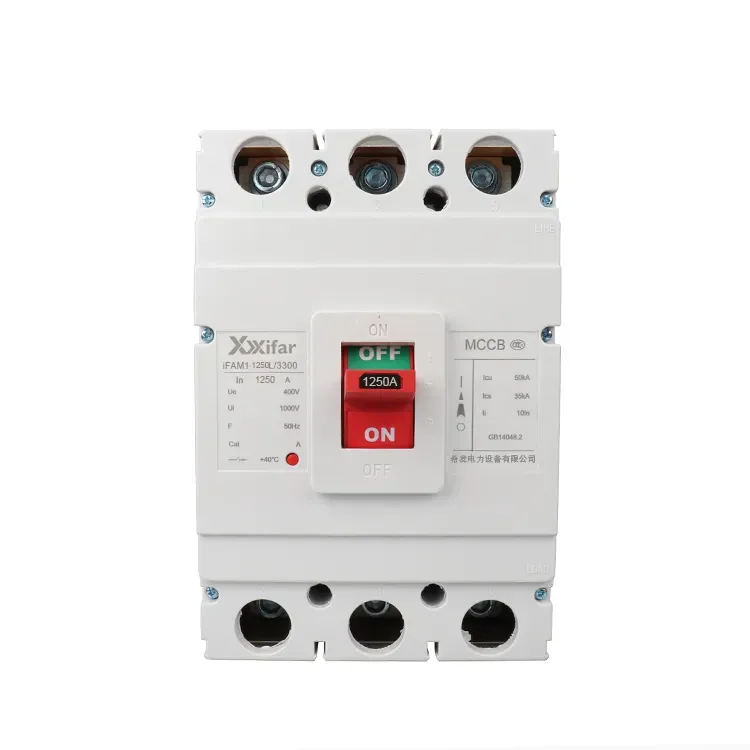

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3 kutuplu 600v mccb devre kesici parametresi:

Nominal Çerçeve Akımı	1250
Kutup Sayısı	3 kutuplu; 3P; 3 faz
Nominal Çalışma Akımı	630A; 700A; 800A; 1000A
Sıklık	60Hz/50Hz
Üstün Kısa Devre Kesme Kapasitesi	50kA veya 70kA
Servis Kısa Devre Kesme Kapasitesi	35kA veya 50kA
Nominal Çalışma Gerilimi	660V; 690V
Nominal Yalıtım Gerilimi	1000V
Mekanik Servis Ömrü	10000 kez
Elektrik Hizmet Ömrü	2000 kez
Yay mesafesi	≤100 mm

Size

Ürün Modu	Kutup	Boyut
Ürün Modu	Kutup	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
