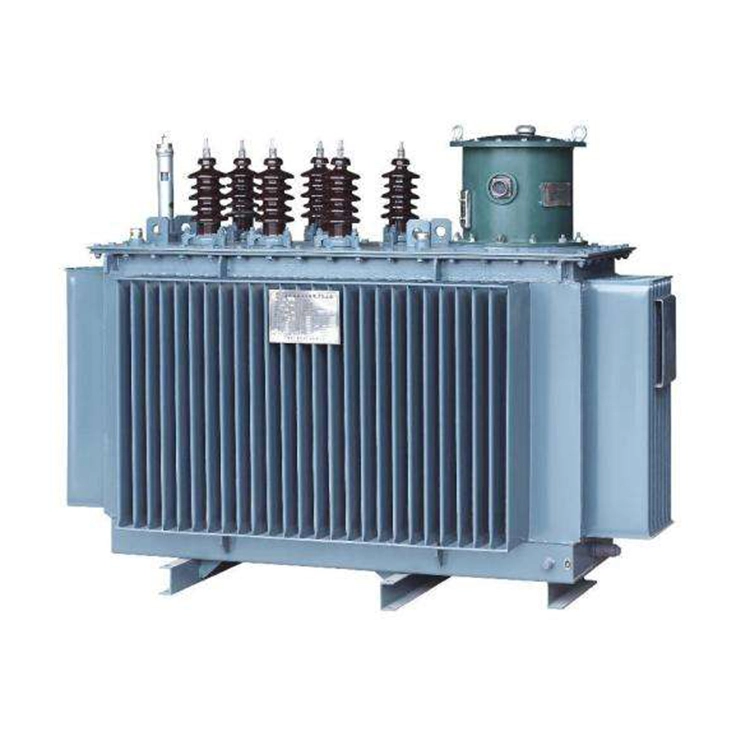

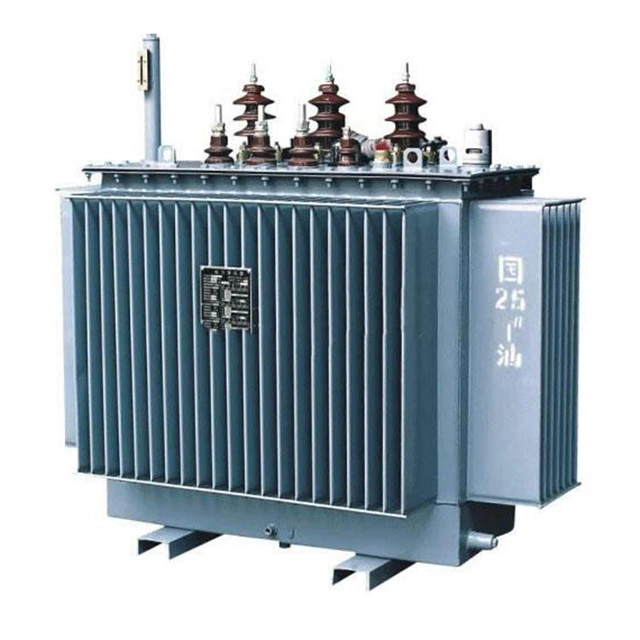

10 Kv 500kva Direğe Monte Dağıtım Transformatörü, konut, ticari ve hafif endüstriyel güç dağıtımı için 10 kV orta voltajı 400 V düşük voltaja (hattan hatta) düşürmek için doğrudan elektrik direklerine monte edilen üç fazlı, yağa batırılmış, dış mekan tipi bir transformatördür. IEC 60076 ve GB/T 1094 standartlarıyla uyumlu, kompakt tasarıma, tam kapalı tanka, düşük kayıp, düşük gürültü ve minimum bakım özelliklerine sahiptir.
Dayanıklılık ve verimlilik için tasarlanan 10kV 500kVA direğe monteli dağıtım transformatörü, özel trafo merkezlerine olan ihtiyacı ortadan kaldıran, inşaat ve kurulum maliyetlerini önemli ölçüde azaltan kompakt, yerden tasarruf sağlayan bir tasarımı benimser. Tamamen sızdırmaz oluklu tank yapısı, yağ sızıntısını ve nem girişini önleyerek bakım gerektirmeyen çalışma ve normal koşullar altında 20 yıldan fazla hizmet ömrü sağlar.
S11 sınıfı düşük kayıplı silikon çelik çekirdek ve yüksek iletkenlikli bakır sargılarla tasarlanan 10kV 500kVA direğe monteli dağıtım transformatörü, düşük yüksüz ve yük kayıplarına ulaşabilir, bu da operasyonel enerji tüketimini ve uzun vadeli kullanım maliyetlerini azaltmaya yardımcı olur. Gürültü seviyesi 55 dB'nin altında kontrol edildiğinden yerleşim alanları için çevre dostudur.
| Öğe | Şartname |
| Nominal Kapasite | 500 kVA |
| Birincil Gerilim | 10 kV(±%5 devre dışı musluk) |
| İkincil Gerilim | 0,4kV(400V) |
| Faz/Frekans | 3 fazlı,50 Hz |
| Vektör Grubu | Dyn11(standart)/Yyn0 |
| Soğutma Yöntemi | ONAN(Yağ Doğal Hava Doğal) |
| Yalıtım Düzeyi | HV:Li75/Ac28;LV:Ac3 |
| Yüksüz Kayıp | ≤680W (S11)/≤580W(S13) |
| Yük Kaybı(75°C) | ≤5,150 W(Dyn11) |
| Kısa Devre Empedansı | %4-%4,5(standart) |
10 kV 500 kVA direğe monteli dağıtım transformatörü, beton veya çelik direklere doğrudan kurulum için tasarlanmıştır ve zemin alanından tasarruf sağlar. Optimize edilmiş kompakt konfigürasyonu ve azaltılmış ağırlığı, nakliyeyi ve yerinde kurulumu basitleştirerek dağıtım projelerinin inşaat mühendisliği ve inşaat maliyetlerini önemli ölçüde azaltır. Tasarım, direk montajından kaynaklanan mekanik gerilimlere dayanacak şekilde tasarlanmıştır ve rüzgar ve titreşim yükleri altında bile uzun vadeli güvenlik sağlar.
S11 serisi düşük kayıplı çekirdek teknolojisiyle donatılmış 10 kV 500 kVA direğe monteli dağıtım transformatörü, geleneksel modellere kıyasla %10-20 daha düşük yüksüz ve yük kayıpları sağlar. Soğuk haddelenmiş tane yönelimli silikon çelik çekirdekler ve hassas sarımlı bakır sargılar kullanarak, hem tam hem de kısmi yükte çalışma sırasında enerji israfını en aza indirir. Bu, işletme maliyetlerinin azalmasına, karbon emisyonlarının azalmasına ve genel verimliliğin artmasına neden olur.
Tamamen yalıtılmış, kaynaklı tank tasarımı, yağ sızıntısını, nem girişini ve toz veya döküntüden kaynaklanan kirlenmeyi önler. Bunlar rutin bakım ihtiyacını ortadan kaldırarak tutarlı performans ve normal çalışma koşullarında 20 yıldan fazla hizmet ömrü sağlar. Oluklu depolama tankı aynı zamanda ısıyı verimli bir şekilde dağıtabilen ve transformatör yağı için tamamen kapalı bir ortam sağlayabilen entegre bir soğutma sistemi görevi de görür.
Yüksek kısa devre mekanik dayanımıyla üretilen 10 kV 500 kVA direğe monteli dağıtım transformatörü, arıza akımlarına deformasyon veya arıza olmadan dayanacak şekilde tasarlanmıştır. 55 dB'nin altında kontrol edilen düşük gürültülü tasarımı, konut ve kentsel alanlarda çevresel etkinin minimum düzeyde olmasını sağlar. Mükemmel termal stabilite ve geniş çalışma sıcaklığı aralığı (-25°C ila +40°C), onu yüksek nem, şiddetli yağmur ve aşırı sıcaklık dalgalanmaları dahil olmak üzere çeşitli dış mekan koşulları için uygun hale getirir.
1.Kentsel ve kırsal dağıtım ağları.
2. Yerleşim alanları, ticari bölgeler, küçük fabrikalar.
3.Yenilenebilir enerji sistemleri.
