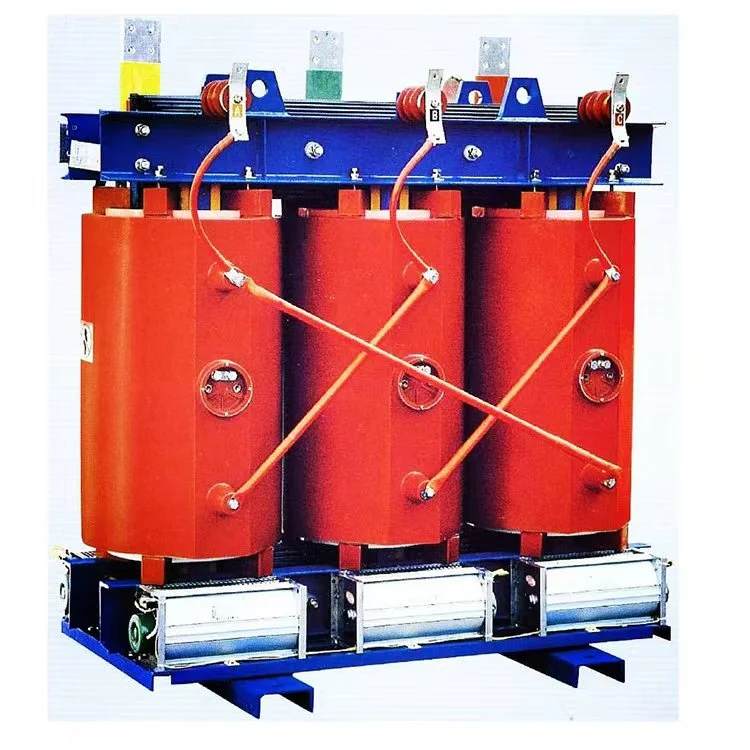

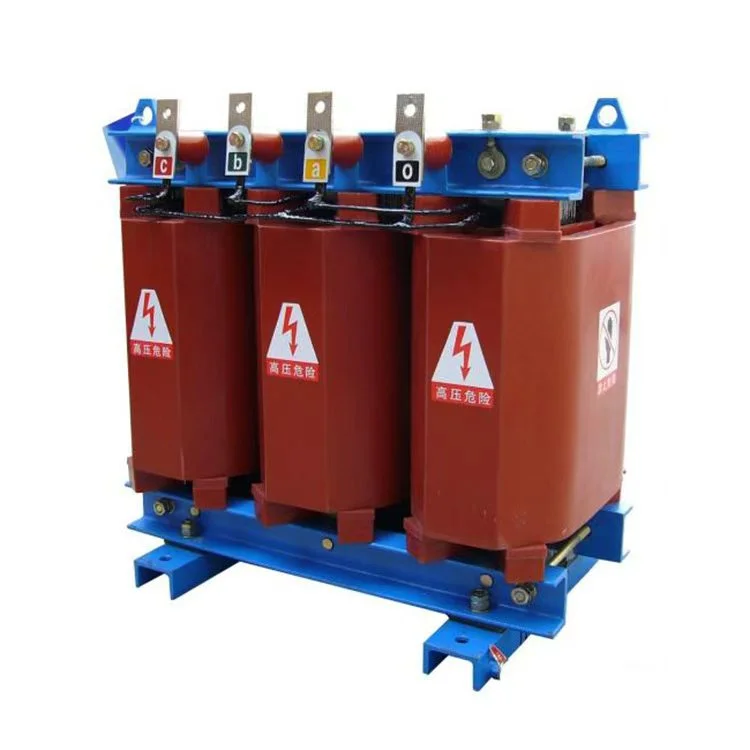

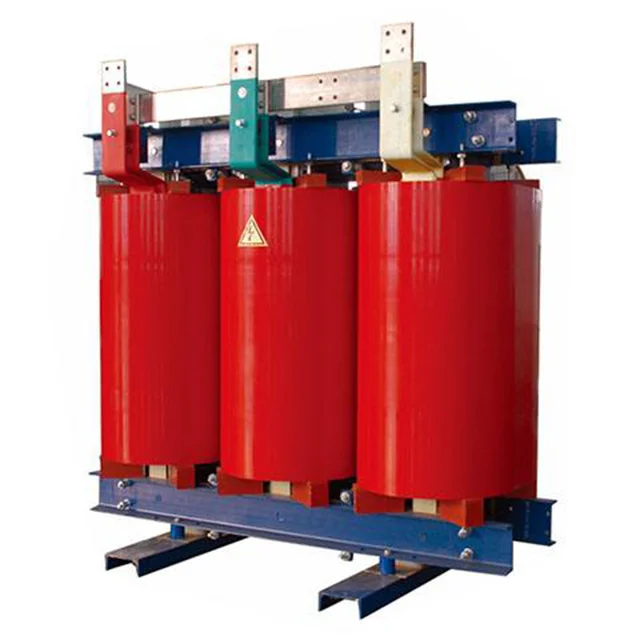

500kva 11kv Kuru Tip Nltc Dağıtım Trafosu

Artan küresel elektrik talebinin arka planına karşı, 500kva 11kv kuru tip nltc dağıtım transformatörü kırsal enerji şebekeleri, sanayi, ticaret, yeni enerji ve kamu tesisleri gibi alanlarda yaygın olarak kullanılmaktadır. Yüksek güvenilirlikleri, dünya çapında 50'den fazla ülke ve bölgede faaliyet göstererek doğrulanmıştır. Tanzanya, Zimbabve, Gana, Güney Afrika, Kenya, Zambiya ve diğerleri dahil olmak üzere ülke ve bölgelere satıldılar.

500kva 11kv kuru tip nltc dağıtım transformatörünün Yapısal Özellikleri:

Bobinler: Bobinler, tel sarılı veya folyo sarılı, fiberglas ile güçlendirilmiş bakır iletkenlerle sarılır ve vakumlu kurutma ve gazdan arındırma işlemleri kullanılarak dolgu maddesi olmadan epoksi reçine ile tamamen dökülür. Bu, yüksek mekanik mukavemet, güçlü kısa devre dayanım kapasitesi ve mükemmel darbe direnci ile sonuçlanır.

Yüksek Gerilim Sargıları: Başlangıç ​​ve bitiş terminallerinin yanı sıra ara kılavuz kabloları bakır somunlarla gömülüdür. Bu yapı iyi bir sağlamlık sağlar, kolay musluk değişimini kolaylaştırır ve düzgün ve estetik açıdan hoş bir görünüm sağlar.

Çekirdek: Çekirdek, 45 derecelik tamamen şevli çok adımlı bindirme bağlantılarına sahip, yüksek kaliteli tane yönelimli soğuk haddelenmiş silikon çelik saclar kullanılarak birleştirilir. 500kva 11kv kuru tip nltc dağıtım transformatörünün yüzeyi, neme dayanıklılık, pas önleme ve gürültü azaltma sağlayan yalıtkan bir reçine tabakası ile kaplanmıştır.

Sıkıştırma Sistemi: Bobinleri sabit sıkıştırma altında tutmak ve böylece gürültü seviyelerini azaltmak için çekirdek, sıkıştırma fikstürleri ve bobinler arasında elastik bileşenler kullanılır.

Soğutma Tasarımı: 500kva 11kv kuru tip nltc dağıtım transformatörü, doğal soğutma (AN) için tasarlanmıştır. Tamamen döküm yüksek gerilim ve alçak gerilim sargılarının bobin duvarlarının içinde uzunlamasına havalandırma kanalları önceden oluşturulmuştur. Cebri hava soğutma AF ekipmanı soğutma fanları bir seçenek olarak takılabilir. Cebri hava soğutmayla, 500kVA ve altındaki değerler için nominal çıkış kapasitesi %50, %40 artırılabilir.

Sıcaklık İzleme: 500kva 11kv kuru tip nltc dağıtım transformatörü, BWDK serisi sıcaklık kontrol cihazıyla donatılmıştır. Platin direnç sensörleri Pt100, sargı sıcaklığı artışını izlemek için alçak gerilim bobinlerinin üst kısmındaki önceden gömülü deliklere yerleştirilir. Kontrol cihazı, soğutma fanlarını otomatik olarak başlatır veya durdurur ve arıza alarmı, aşırı sıcaklık alarmı ve aşırı sıcaklık alarmı gibi fonksiyonları sağlar. Bu özellikler kuru tip transformatör için güvenilir aşırı yük koruması sağlayarak işletme güvenliğini arttırır.

Ürün Parametreleri:

Üretim Ekipmanları

Yarı Mamul Ürün

Koruma Muhafazası IP21

Trafo Çekirdeği

Trafo Sargısı

Test Merkezi

Sarım Atölyesi
