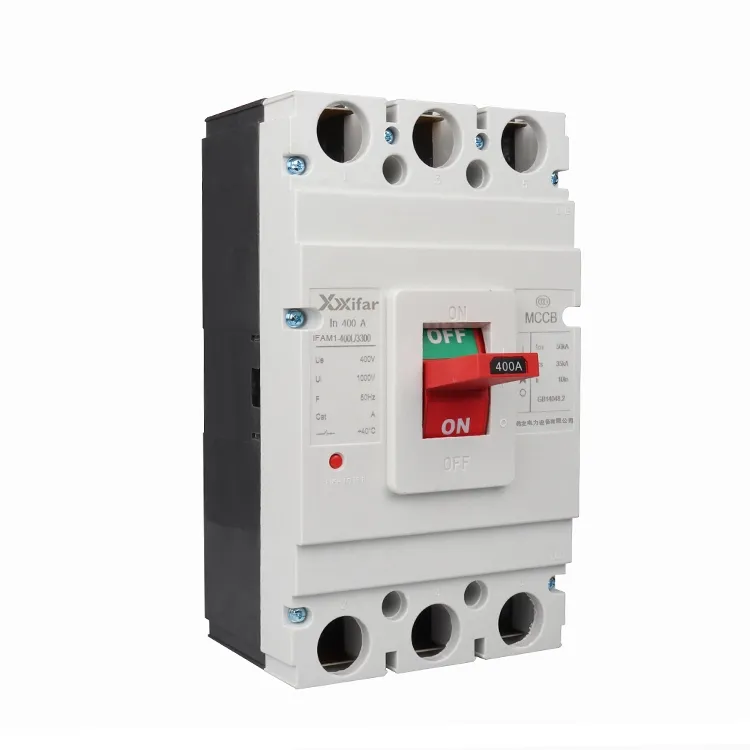

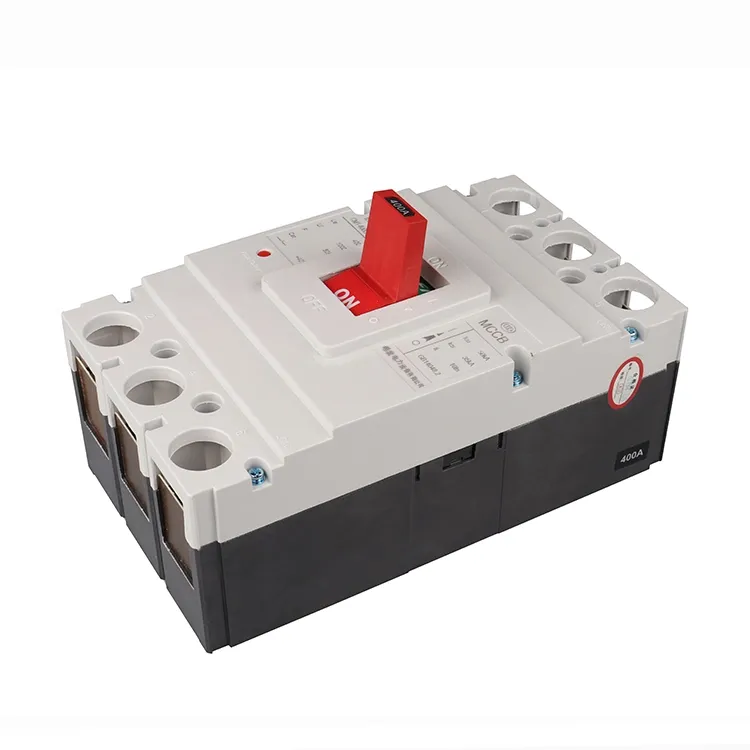

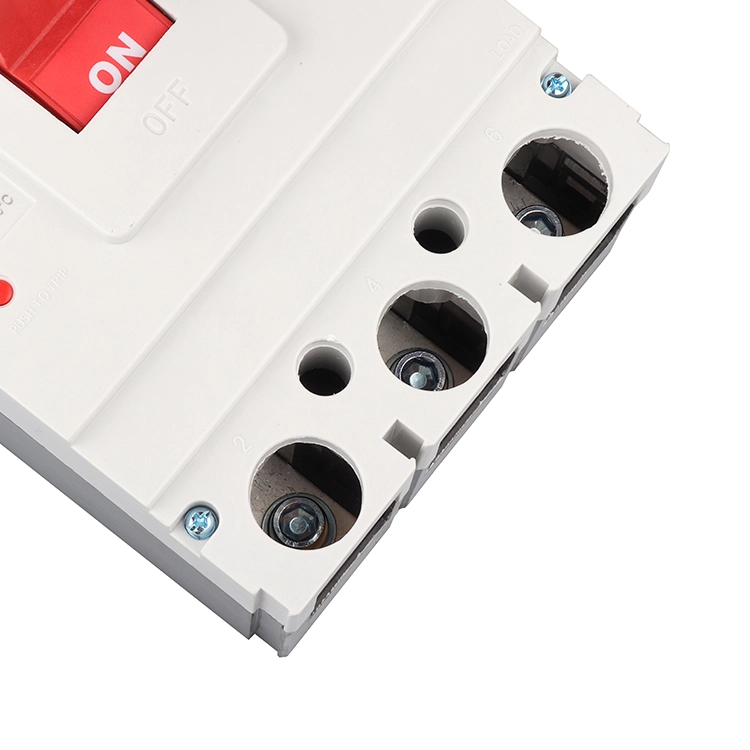

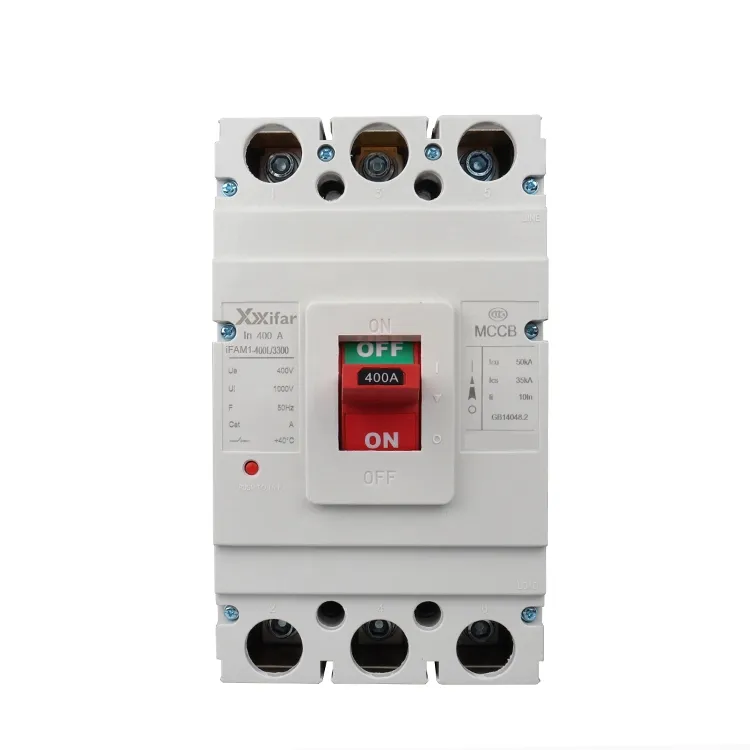

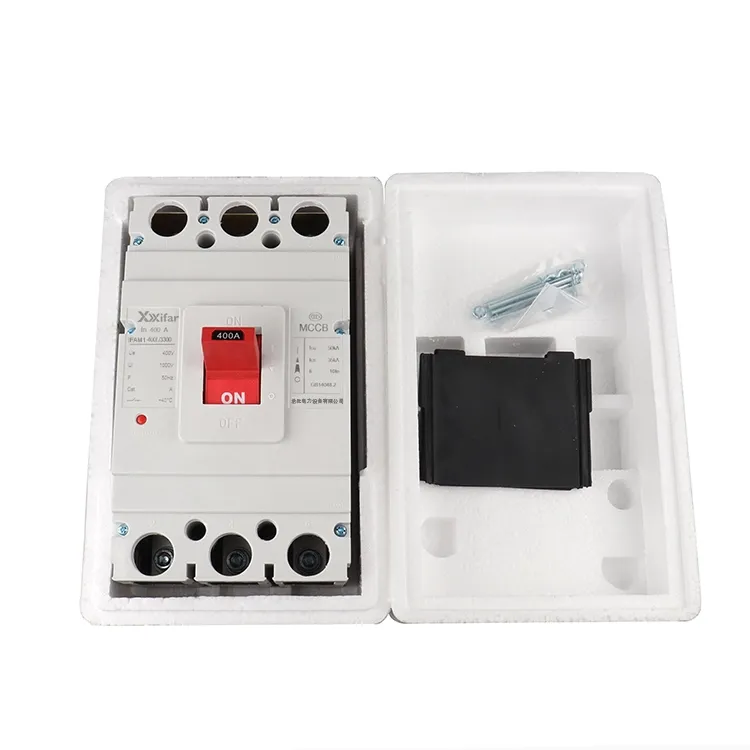

400a 3p Mccb Kapalı Kalıplı Kasa Anahtarı

400a 3p mccb kapalı kalıplı kasa anahtarı, kalıplanmış yalıtım muhafazasına ve hava yalıtımına sahip bir kesici türüdür. Kabloların ve elektrikli ekipmanın korunmasına yardımcı olan, hem normal akımları hem de arıza akımlarını nominal aralık dahilinde kesmek veya izole etmek için alçak gerilim dağıtım sistemlerinde yaygın olarak kurulur ve uygulanır. A 400a 3p mccb kapalı kalıplı kasa anahtarı için yaygın açma yöntemleri arasında yalnızca manyetik, termal manyetik ve elektronik açma üniteleri bulunur.

Yalnızca manyetik açma yalnızca kısa devre koşulları altında çalışır. Başka bir deyişle, 400a 3p mccb muhafazalı kalıplanmış kasa anahtarı yalnızca kısa devre gibi bir arıza meydana geldiğinde devreye girer. Bu tip genellikle ısıtıcı devrelerde veya ayrı aşırı yük korumasının sağlandığı motor devrelerinde kullanılır.

Termal manyetik açma üniteleri hem kısa devrelere hem de sürekli aşırı akıma yanıt verir. Akım belirli bir süre boyunca 400A'i aşarsa veya kısa devre meydana gelirse, 400a 3p mccb muhafazalı kalıplı şalter devreye girecektir. İki koruma mekanizmasını birleştirdiği için bazen genel güç dağıtımında yaygın olarak uygulanan 400a 3p mccb kapalı kalıplı kasa anahtarında birleşik veya ikili açma olarak anılır.

Elektronik açma üniteleri daha gelişmiş ve olgun bir çözümü temsil eder. Bu tiple, manyetik başlatma, termal ayarlar ve açma gecikmesi gibi parametreler ayarlanabilir, böylece 400a 3p mccb kapalı kalıplı kasa anahtarı daha geniş bir uygulama yelpazesi için uygun hale gelir. Ancak bu ilave esneklik genellikle daha yüksek bir maliyetle birlikte gelir.

Bu tiplere ek olarak motor koruması için özel olarak tasarlanmış kompakt tip devre kesiciler de bulunmaktadır. Bu tür uygulamalar için, manyetik açma ayarı tipik olarak daha yüksektir, bu da anma akımının on katından fazladır, böylece kompakt devre kesici, arıza koşulları altında koruma sağlamaya devam ederken gereksiz yere açma yapmadan motor başlatma sırasında yüksek ani akıma dayanabilir.

400a 3p mccb kapalı kalıplı kasa anahtarı parametresi:

400a 3p mccb kapalı kalıplı kasa anahtarının işlevleri Aksesuarlar

Aksesuarlar, 400a 3p mccb kapalı kalıplı kasa anahtarının temel işlevlerini genişletir ve tamamlar. Cihazın ayrılmaz bir parçası haline getirmek için kontrol seçenekleri ekler ve koruma özelliklerini geliştirirler. 400a 3p mccb kapalı kalıplı kasa anahtarının ortak aksesuarları arasında yardımcı kontaklar, alarm kontakları, şönt açma üniteleri, düşük gerilim bobinleri, motor operatörleri ve harici döner kollar bulunur.

1) Yardımcı Kontaklar

Yardımcı kontaklar esas olarak 400a 3p mccb kapalı kalıplı kasa anahtarının açık mı yoksa kapalı mı olduğunu belirtmek için kullanılır, ancak bir arıza alarmının oluşup oluşmadığını göstermezler. Kontrol devresine bağlanırlar. 400A ve üzeri kasa boyutuna sahip kalıplanmış devre kesiciler için, yaklaşık 6A termal akıma sahip iki normalde açık ve iki normalde kapalı kontaktan oluşan konfigürasyonlar mevcuttur. 100A çerçeve boyutu tipik olarak tek bir kesme değiştirme kontağı kullanırken, 225A ve 250A çerçeve boyutu yaklaşık 3A geleneksel termal akıma sahip bir köprü kontak yapısını benimsemek içindir.

2) Alarm Kontakları

Alarm kontakları, 400a 3p mccb kapalı kalıplı kasa anahtarı aşırı yük, kısa devre veya düşük voltaj gibi arızalar nedeniyle otomatik olarak tetiklendiğinde sinyal verecek şekilde tasarlanmıştır. Çalışma akımları genellikle 0,3A'de AC 380V veya 0,15A'da DC 220V'dir ancak genellikle 1A'yı aşmaz. Bununla birlikte, termal akım tipik olarak 1 ila 2,5A aralığına düşer.

3) Şönt Açma Ünitesi

Şönt açma ünitesi, 400a 3p mccb kapalı kalıplı kasa anahtarının uzaktan açılmasına olanak tanır. Çalışma voltajı ana devre voltajından bağımsız olabilir. Kısa süreli görev için tasarlanmıştır ve bobine enerji verme süresi normalde bir saniyeyi geçmemelidir, aksi takdirde bobin hasar görebilir.

Bobinin yanmasını önlemek için şönt açma bobinine seri olarak bir mikro anahtar bağlanır. Bobine enerji verildiğinde armatür çekilir ve bu da mikro anahtarın normalde kapalı durumdan normalde açık duruma geçmesine neden olur. Bu, kontrol devresini kesintiye uğratır, dolayısıyla basma düğmesi basılı tutulsa bile bobin enerjili kalmaz. Bu tasarım bobini aşırı ısınmaya karşı etkili bir şekilde korur. 400a 3p mccb muhafazalı kalıplı kasa anahtarı sıfırlanıp tekrar kapatıldığında, mikro anahtar normalde kapalı konumuna geri döner. Şönt açma üniteleri, farklı uygulamalara uyacak şekilde çeşitli kontrol voltajlarında ve frekanslarda mevcuttur.

4) Düşük Gerilim Boşalması

Düşük voltaj koruması, devreleri ve güç ekipmanını düşük voltaj koşullarından korumak için kullanılır. Bobini, kalıplanmış devre kesicinin besleme tarafına bağlanır ve kesici yalnızca bobine enerji verildiğinde kapatılabilir. Voltaj çok düşükse 400a 3p mccb kapalı kalıplı kasa anahtarı kapatılamaz. Sistem voltajının, düşük voltaj bobininin nominal voltajıyla eşleştiğinden emin olmak önemlidir. Çalışma aralığı tipik olarak nominal voltajın %70 ila %35'i arasındadır. Bu cihazlar ayrıca çeşitli uygulamalar için farklı voltaj değerleri ve frekanslarda da mevcuttur.

5) Motor Operatör Mekanizması

Motorlu operatörler devre kesicilerin otomatik ve uzaktan kapatılması ve açılması için kullanılır. Motor tahrikli ve elektromanyetik olmak üzere iki ana türü vardır. Motorla tahrik edilen mekanizmalar genellikle çerçeve boyutu 400A ve üzeri olan kalıplanmış kutulu devre kesiciler MCCB'ler için kullanılırken elektromanyetik operatörler, 225A ve altı olarak derecelendirilen MCCB'ler için daha uygundur.
