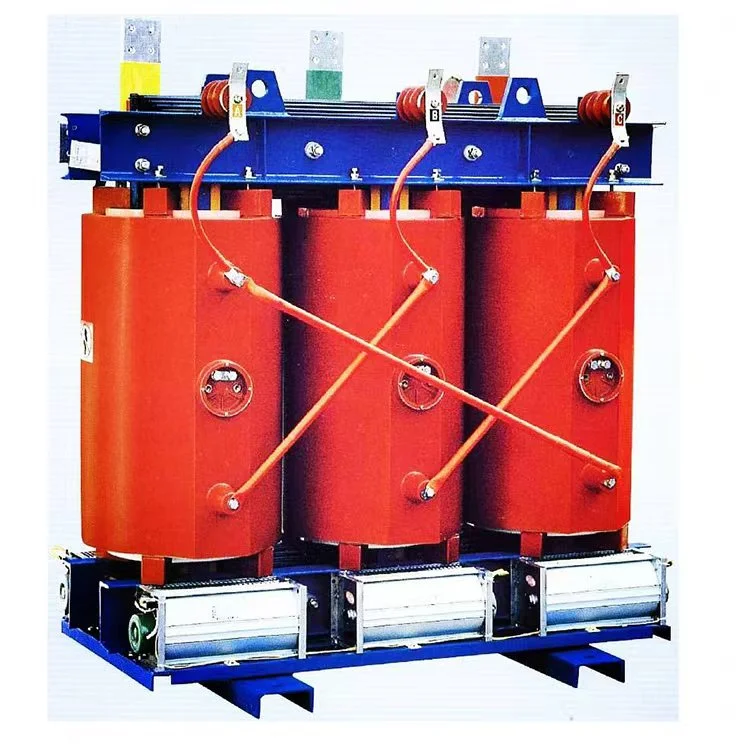

2500 KVA 11 - 0,4 KV Kuru Tip Trafo

Wenzhou Xifa Electrical Equipment Co., Ltd. olarak endüstriyel ve ticari uygulamalar için yüksek performanslı güç çözümleri üretiyoruz. 2500 kVA 11 ila 0,4 kV kuru tip transformatörümüz, yüksek gerilim iletimini (11 kV) olağanüstü verimlilik ve güvenilirlikle güvenli, kullanılabilir düşük gerilim 0,4 kV gücüne düşürmek üzere tasarlanmıştır. İster uygun maliyetli bir alüminyum sargıya, ister yüksek iletkenliğe sahip bir bakır sargıya ihtiyacınız olsun, her transformatörü özel kayıp gereksinimlerinizi ve çalışma koşullarınızı karşılayacak şekilde özelleştiriyoruz.
Yetenekli ve optimize edilmiş üretim süreçlerimiz sayesinde teslimat süresini yalnızca 2 veya 3 haftaya kadar kısaltabiliyoruz. Paketleme için profesyonel ihracat sınıfı ahşap kutu kullanıyoruz. Kabul ettiğimiz ticari şartlar FOB, CIF, CFR, EXW ve diğerlerini içerir

Talep Gönder

Ürün Açıklaması

2500 kVA 11 ila 0,4 kV kuru tip transformatör temel olarak şu bileşenlerden oluşur: transformatör çekirdeği, transformatör sargıları, transformatör yalıtımı, transformatör iletkenleri, transformatör soğutma cihazı ve sıcaklık ölçüm cihazı.

Bobinler

2500 kVA 11 ila 0,4 kV kuru tip transformatör bobinleri yüksek hassasiyetli sarma makinelerine sarılır. Alçak gerilim sargısı, folyo sargı yapısını benimser. Daha büyük kapasiteli transformatörler için havalandırma kanalları ayrılmıştır. Sarma işleminden sonra vakumlu kurutma gerçekleştirilir. Döküm ve katılaştırma işlemi kesinlikle proses standartlarına uygun olarak gerçekleştirilir, bobinlerin içinde kabarcık veya boşluk olmaması sağlanır ve transformatörün en iyi şekilde çalışmasını sağlar.

Çekirdek

Bu 2500 kVA 11 ila 0,4 kV kuru tip transformatör serisinin çekirdeği, yüksek kaliteli, yüksek geçirgenliğe sahip tane yönelimli soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Gelişmiş silikon çelik sac kesme hatları ve 45° tamamen şevli adımlı tur göbek istifleme tekniği benimsenmiştir. Çekirdek uzuvlar, Sınıf F tek yönlü cam elyaf bantla bağlanmıştır ve sabitleme için çekirdek boyunduruğunda delik açmayan yeni çekme plakaları yapısı kullanılmıştır. Çekirdek yüzeyi, sızıntı akışının etkisini azaltan, manyetik devre dağıtımını etkili bir şekilde optimize eden ve çekirdek gürültüsünü, yüksüz kayıpları ve yüksüz akımı azaltan epoksi reçineyle kaplanmıştır. Bu, dağıtım transformatörünün görünüm kalitesini önemli ölçüde artırır.

Yüksek Gerilim Sargısı

2500 kVA 11 ila 0,4 kV kuru tip transformatörün yüksek gerilim sargısı, sargının katmanları arasındaki voltajı büyük ölçüde azaltan bölümlü bir katman yapısını benimser. Dolgulu vakumlu döküm epoksi reçineden oluşur, sargının dahili kısmi deşarj seviyesini azaltır ve bobinin elektrik performansını artırır. Sargı katmanları arasındaki izolasyonda, dayanım voltajı mukavemetini artıran DMD epoksi reçineli ön emprenye kumaş kullanılır. Sargı yüzeyi fiberglas örgü kumaşla doldurularak bobinin darbe dayanıklılığı artırılır ve dağıtım transformatörünün kısa devreye dayanma kapasitesi artırılır. Bobin asla kurumaz veya çatlamaz.

Alçak Gerilim Sargısı:

Alçak gerilim sargısı folyo yapısını benimser. Isı dağıtma kabiliyetini arttırmak için bataryada radyal soğutma kanalları kullanılmıştır. 2500 kVA 11 ila 0,4 kV kuru tip transformatörün alçak gerilim sargısının katmanları arasındaki yalıtımda DMD epoksi reçine önceden emprenye edilmiş kumaş kullanılır. Uçlar kapatılır ve epoksi reçine ile kaplanır, böylece yekpare sertleştirilmiş şekillendirme sağlanır.

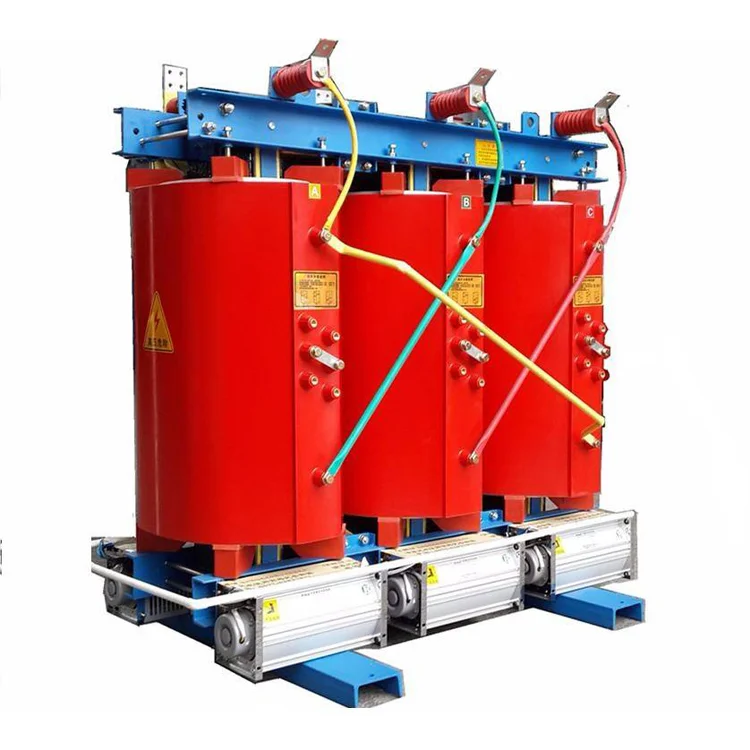

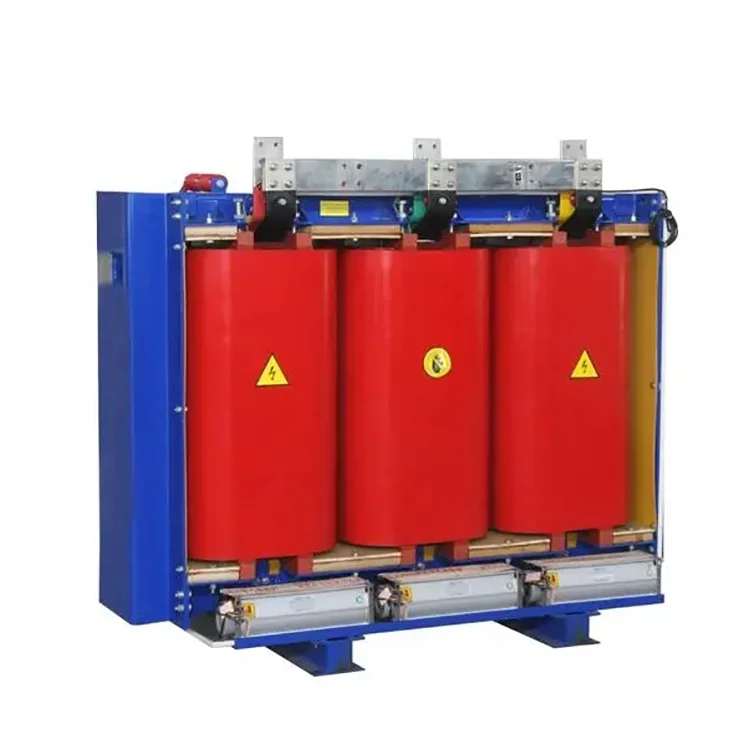

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Ürün Parametreleri:

İsim	2500 kVA 11 ila 0,4 kV kuru tip transformatör
Nominal Kapasite	2500kva
Birincil voltaj	11KV
İkincil voltaj	0,4/0,415 kV
Yalıtım malzemesi	Dökme reçine
Vektör Grubu	Dyn11 Yyn0
Yüksüz Kayıp (P0)	Müşterinin ihtiyacına göre
Yük Kaybı (Pk) @ 120°C	Müşterinin ihtiyacına göre
Empedans Gerilimi (İngiltere)	%6
Yalıtım Sınıfı	SINIF F veya H
Soğutma yöntemi	ONAF ONAF
