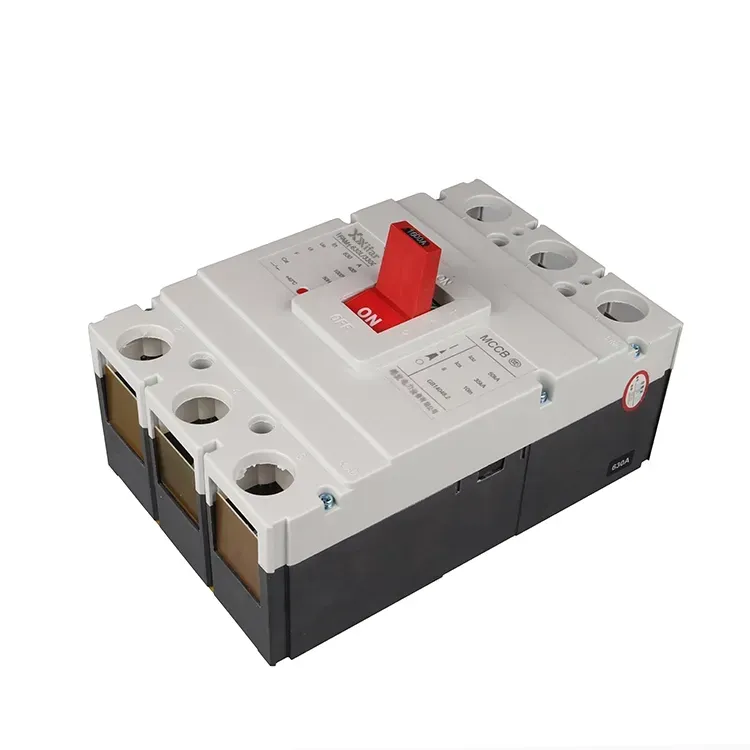

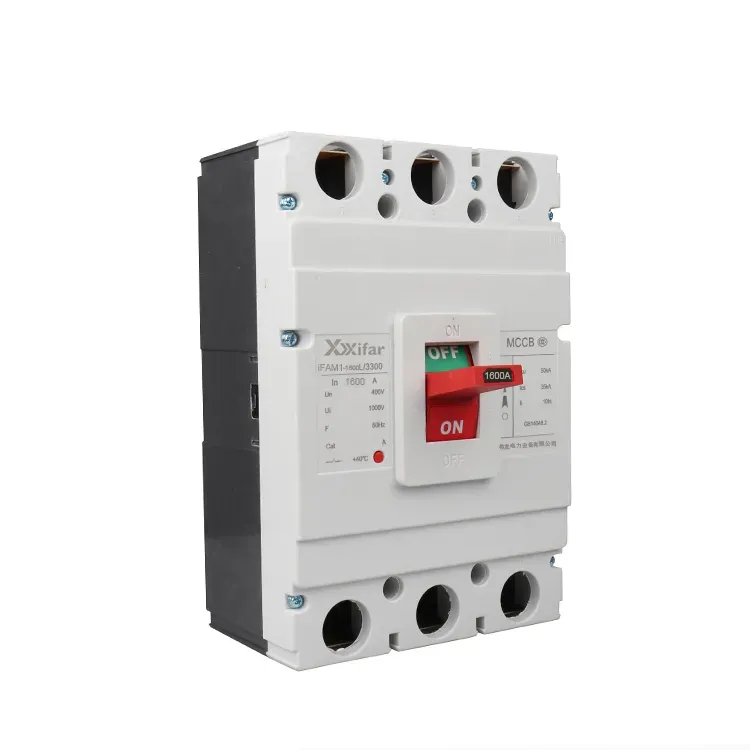

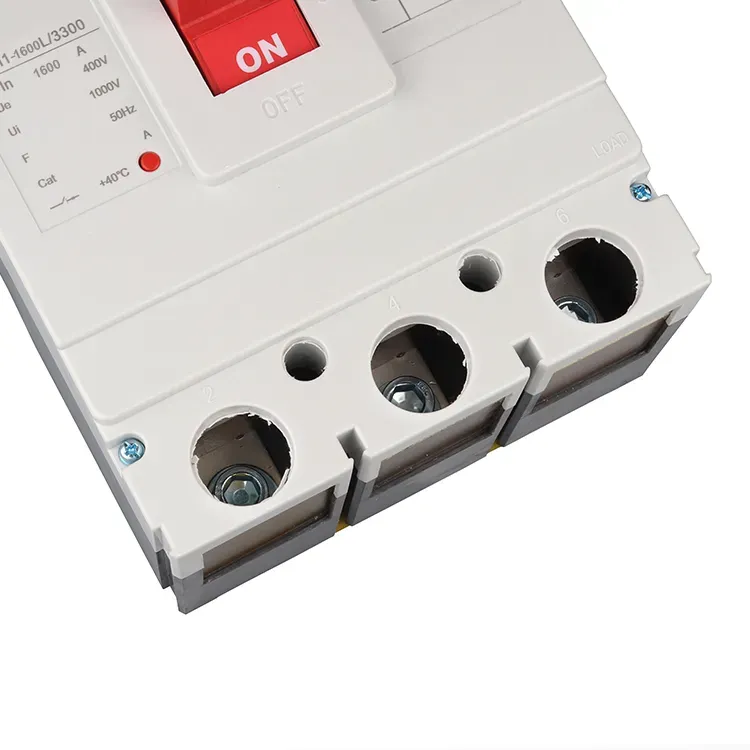

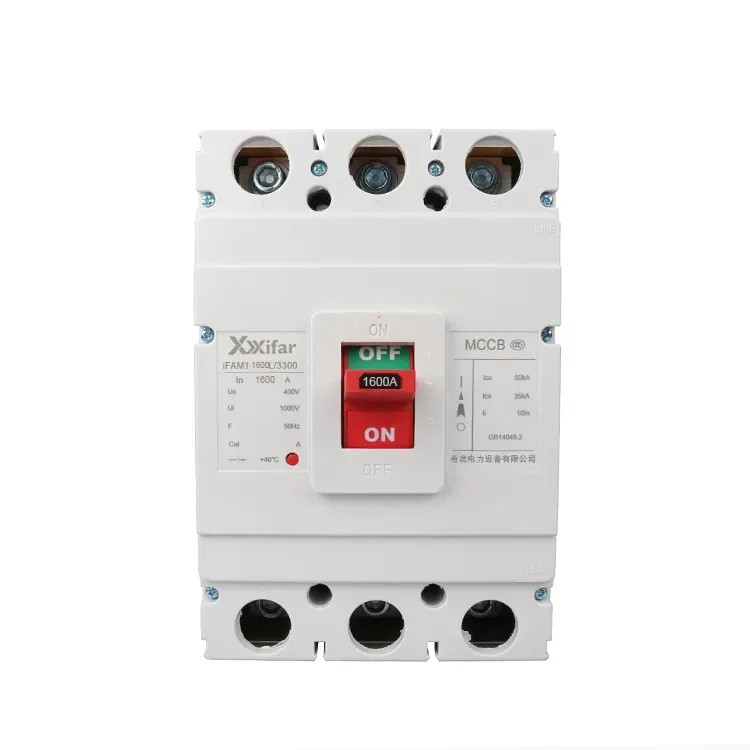

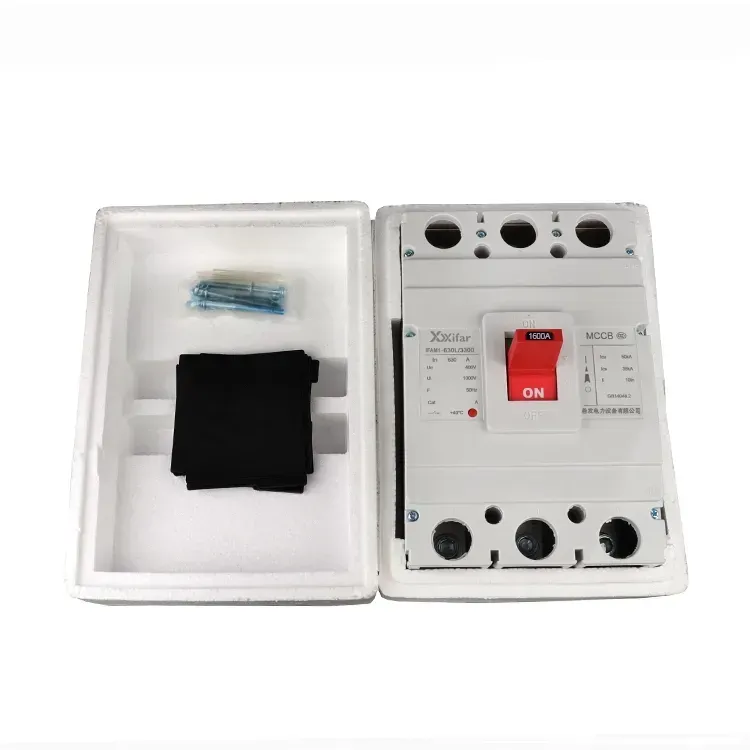

Yardımcı Kontaklı 1600 Amp 3 Kutuplu Mccb

WenZhou XiFa Electric Power Equipment Co., Ltd, büyük çalışma akımı altında herhangi bir eylemi yanlış değerlendirmeden veya reddetmeden, Servis Kısa Devre Kesme Kapasitesi 50kA'ya ulaşabilen, hala hassas koruma sağlayabilen, yardımcı kontaklarla birlikte 1600 amp 3 kutuplu mccb'yi üretmek ve tedarik etmek için deneyimli bir fabrikadır. Yardımcı kontaklar, 1600 amp 3 kutuplu mccb kalıplı devre kesicinin yanlış çalışmayı önlemek için kilitleme kontrolü işlevine sahip olmasını sağlar, bu arada dağıtım panolarına durum göstergesi sunar.

Talep Gönder

Ürün Açıklaması

Yardımcı kontaklı 1600 amp 3 kutuplu mccb parametresi:

Nominal Çerçeve Akımı	1600
Kutup Sayısı	3 kutuplu; 3P; 3 faz
Nominal Çalışma Akımı	1000A; 1250A; 1600A
Sıklık	60Hz veya 50Hz
Üstün Kısa Devre Kesme Kapasitesi	50kA /70kA
Servis Kısa Devre Kesme Kapasitesi	35kA /50kA
Nominal Çalışma Gerilimi	400V; 690V
Nominal Yalıtım Gerilimi	800V; 1000V
Mekanik Servis Ömrü	10000 kez
Elektrik Hizmet Ömrü	2000 kez
Yay mesafesi	≤100 mm

Size

Yardımcı kontaklara sahip 1600 amp 3 kutuplu mccb'ye giriş:

Yardımcı kontaklara sahip 1600 amp 3 kutuplu kalıplanmış kasalı devre kesici MCCB, alçak gerilim dağıtım sistemindeki akımı otomatik olarak kesmek için tasarlanmıştır. Aşırı yük veya kısa devre meydana geldiğinde güç kaynağını açar ve yalıtır.

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Yardımcı kontaklara sahip 1600 amperlik 3 kutuplu bir mccb, canlı iletkenleri topraklanmış metal parçalardan ayırmak için kalıplanmış bir yalıtım kasası kullanır. Cihazın içinde koruma esas olarak termal ve manyetik mekanizmalarla sağlanır. Aşırı yük koşullarında, termal ünitedeki bimetal eleman ısınır ve akım nominal sınırı aştığında bükülür. Bu hareket, tetikleme mekanizmasını harekete geçirir ve bu da yardımcı kontaklara sahip 1600 amperlik 3 kutuplu bir mccb'nin kolunun kapalı konuma geçmesine ve devrenin kesilmesine neden olur. Kısa devreler için, ani bir akım dalgalanması, yardımcı kontaklara sahip 1600 amperlik 3 kutuplu bir mccb'nin bobininde güçlü bir manyetik alan oluşturur. Elektromanyetik kuvvet çekirdeğin yay kuvvetini yendiğinde hareketli çekirdek içeri çekilir, tetikleme çubuğunu hareket ettirir ve kesiciyi anında açar, böylece kısa devre koruması sağlanır.

Daha geniş anlamda, hava yalıtımlı devre kesiciler, havalı devre kesicileri ACB'leri, kalıplanmış kutulu devre kesicileri MCCB'leri ve minyatür devre kesicileri MCB'leri içerir. Kompakt devre kesiciler MCCB'ler tipik olarak üç fazlı güç için üç terminalle donatılmıştır; çalışma voltajı 380 V civarındadır, bu da onları endüstriyel dağıtım sistemleri ve çalışma akımının konut talebinden daha büyük olduğu motor koruması için uygun kılar (örneğin, yardımcı kontaklara sahip 1600 amp 3 kutuplu mccb). Buna karşılık, minyatür devre kesiciler genellikle tek fazlı güç için tasarlanmıştır; bunların çalışma voltajı 220 V civarındadır ve çalışma akımı, yardımcı kontaklara sahip 3 kutuplu kalıplanmış kasalı devre kesici MCCB'den nispeten düşüktür. Minyatür devre kesiciler bina terminal dağıtım sistemlerinde kullanılır. Bu nedenle, standart 1600 amp 3 kutuplu MCCB'lerin kompakt devre kesicileri tipik konut kullanımı için tasarlanmamıştır.
