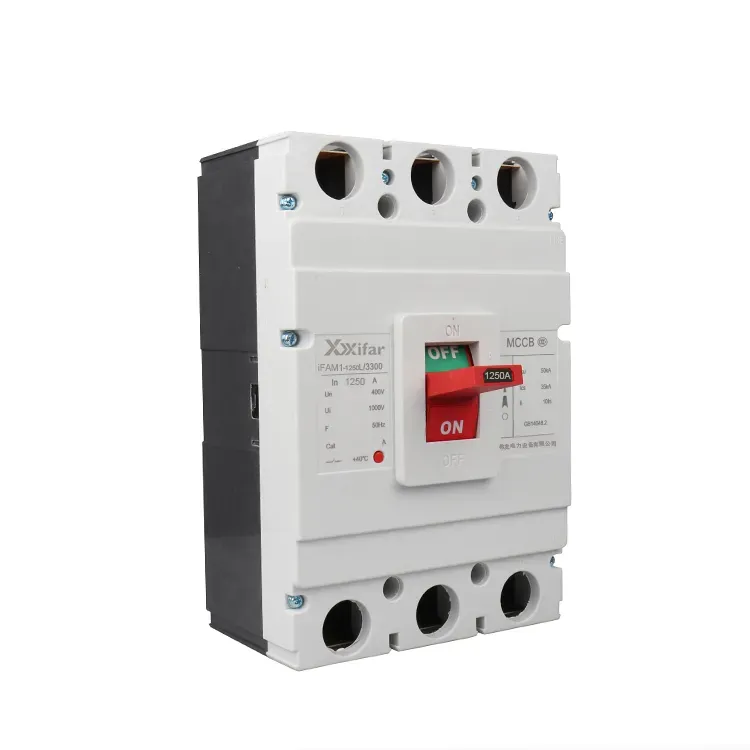

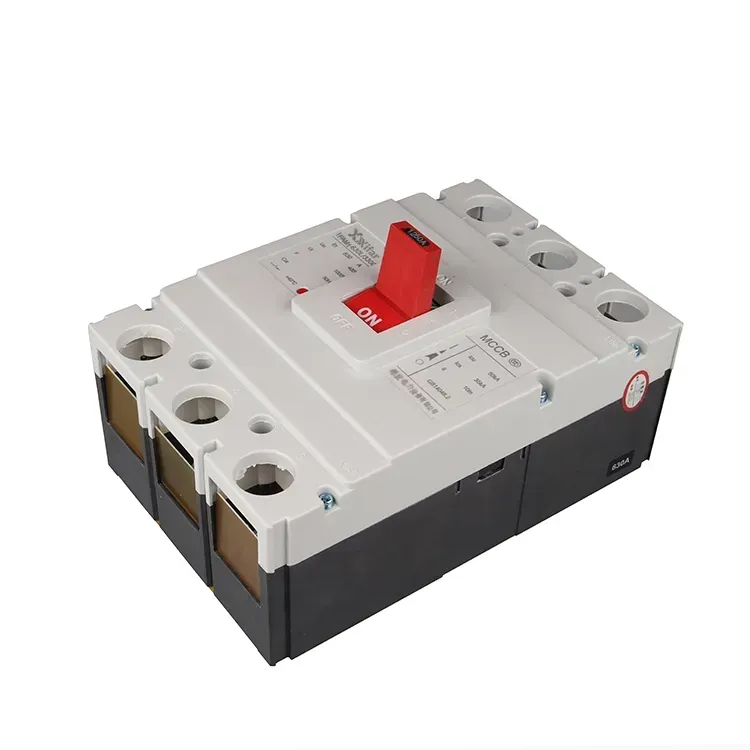

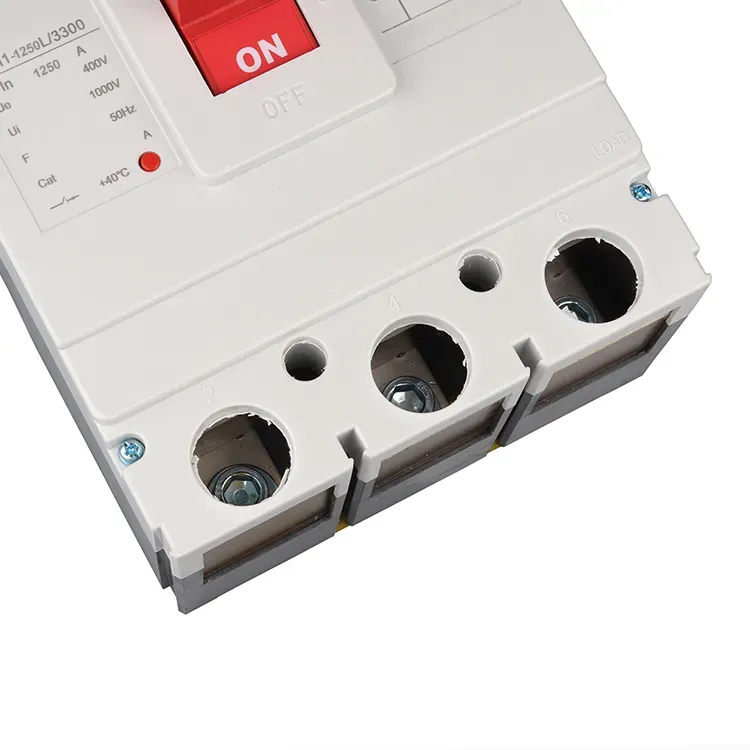

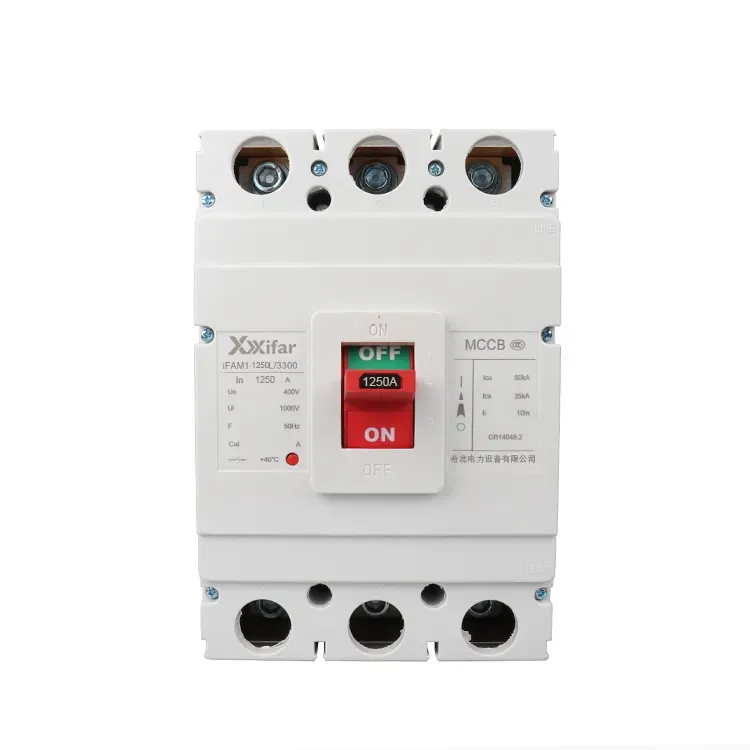

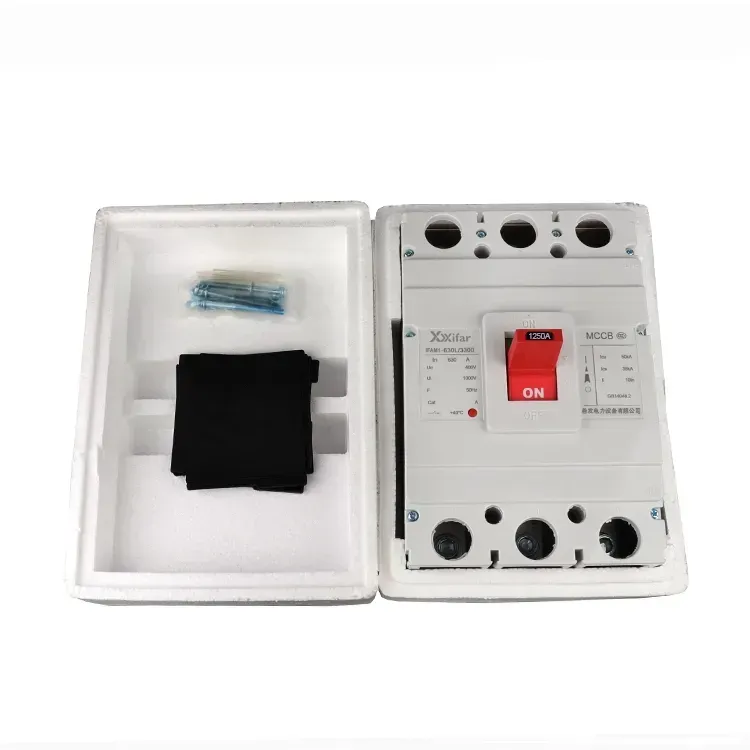

1250a 3 Kutuplu Tpn 50ka Modül Kasalı Devre Kesici

Wenzhou XiFa Electric Power Equipment Co., Ltd, pazarda geniş çapta tanınmayı sağlamak için, 1250a 3 kutuplu tpn 50ka modül kasalı devre kesici üretmek için ISO 9001 ve IEC 60947-2 gerekliliklerini sıkı bir şekilde takip ediyor. Şu anda Wenzhou XiFa, CE sertifikasına ve ISO sistem sertifikasına sahiptir. Wenzhou XiFa Electric Power Equipment Co., Ltd'nin her 1250a 3 kutuplu tpn 50ka modül kasalı devre kesicisi, Papua Yeni Gine, Kazakistan ve Etiyopya gibi kıyı bölgeleri, çöl ve yüksek rakımlı alanların alçak gerilim dağıtım sisteminde kullanılır.

Talep Gönder

Ürün Açıklaması

Performansı ve karakteristiği sayesinde 1250a 3 kutuplu tpn 50ka modül kasalı devre kesiciler çok çeşitli uygulamalarda kullanılır:

1. Endüstriyel güç dağıtımı

Fabrikalarda 1250a 3 kutuplu tpn 50ka modül kasalı devre kesiciler genellikle atölye dağıtım panolarına ve motor kontrol merkezlerine monte edilir. 1250A 3 kutuplu ve tpn 50kA MCCB'ler, üretim hatları, büyük motorlar ve diğer endüstriyel ekipmanlar için aşırı yük ve kısa devre koruması sağlayan ana veya besleyici kesiciler olarak görev yapar.

2. Ticari ve kamu binaları

1250a 3 kutuplu 50ka modül kasalı devre kesiciler ofis binalarında, alışveriş merkezlerinde, otellerde, hastanelerde ve okullarda yaygın olarak kullanılmaktadır. Tipik olarak, kamu tesislerindeki elektrik sistemlerinin güvenli çalışmasını sağlayan ana dağıtım besleyicileri, zemin seviyesi panelleri ve büyük aydınlatma devrelerini kullanır.

3. Altyapı projeleri

1250a 3 kutuplu ve tpn 50ka modül kasalı devre kesiciler limanlar, havaalanları, demiryolu ve otoyolların dağıtım sistemlerinde kullanılmaktadır. Güvenilirlikleri ve yüksek kesme kapasiteleri, 1250a 50ka modül kasalı devre kesicileri yüksek düzeyde güç sürekliliği ve operasyonel güvenlik gerektiren uygulamalar için uygun hale getirir.

4. Yenilenebilir enerji ve veri merkezleri

1250a 3 kutuplu ve tpn 50ka modül kasalı devre kesiciler, fotovoltaik santrallerde ve rüzgar santrallerinde, özellikle güç toplama ve dağıtım aşamalarında önemli bir rol oynar. Veri merkezlerinde 1250a 3 kutuplu ve tpn 50ka modül kasalı devre kesiciler aynı zamanda UPS giriş ve çıkış dağıtım panolarında da temel devre korumasını sağlamak amacıyla kullanılmaktadır.

5. Konut dağıtım sistemleri

Konut topluluklarında, 1250a 3 kutuplu ve tpn 50ka modül kasalı devre kesiciler genellikle ana dağıtım odalarına veya bina seviyesi panellere kurulur. MCCB'ler binalar için ana giriş anahtarı veya bireysel üniteler için yüksek kapasiteli giriş kesiciler olarak işlev görür.

1250a 3 kutuplu tpn 50ka modül kasası devre kesici parametresi:

Nominal Çerçeve Akımı	1250
Kutup Sayısı	3 kutuplu; 4 kutuplu
Nominal Çalışma Akımı	630A; 700A; 800A; 1000A
Sıklık	50 Hz veya 60 Hz
Servis Kısa Devre Kesme Kapasitesi	35kA veya 50kA
Nominal Çalışma Gerilimi	400V; 415V; 660V; 690V
Nominal Yalıtım Gerilimi	800V veya 1000V
Mekanik Servis Ömrü	10000 kez
Elektrik Hizmet Ömrü	2000 kez
Yay mesafesi	≤100 mm

Size

Ürün Modu	Kutup	Boyut
Ürün Modu	Kutup	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1250a 3 kutuplu tpn 50ka modül muhafazalı devre kesicinin işlevleri

1. Sızıntıya, kısa devreye ve aşırı yüke karşı koruma

1250a 3 kutuplu tpn 50ka modül kasalı devre kesiciler normal çalışma koşullarında akımı sağlamak, taşımak ve kesmek için tasarlanmıştır. 1250a 3 kutuplu tpn 50ka modül mahfazalı devre kesiciler ayrıca aşırı yük ve kısa devre gibi anormal durumlarla da başa çıkabilir. Akım belirli bir süre için nominal değeri aştığında, MCCB modülü mahfazası devre kesici aşırı ısınma hasarını önlemek için bir zaman gecikmesiyle açar. Kısa devre durumunda 1250A 3P 50kA MCCB modül mahfazası devre kesici, kabloları ve bağlı ekipmanı korumak için devrenin bağlantısını otomatik olarak keser. Bazı modeller, sızıntıya ve elektrik çarpmasına karşı etkili koruma sağlayan son derece hassas kaçak akım korumasıyla donatılmıştır. Anormal koşullar güvenli sınırları aştığında, MCCB modülü mahfazası devre kesici, hasarı önlemek için devreyi keser.

2. İzolasyon işlevi

1250a 3 kutuplu tpn 50ka modül kasalı devre kesicinin muhafazası, canlı iletkenleri topraklanmış metal parçalardan ayıran yalıtım malzemesinden yapılmıştır. Tüm dahili bileşenler, kompakt bir yapı oluşturan bu kalıplanmış muhafazanın içine yerleştirilmiştir. Akım önceden ayarlanmış açma değerini aştığında, 1250a 3 kutuplu tpn 50ka modül kasası devre kesici, arızalı bölümü izole ederek hem ekipman korumasını hem de kullanıcı güvenliğini sağlamak için devreyi otomatik olarak açar.

3. Akım sınırlama ve kesme özelliği

1250a 3 kutuplu tpn 50ka modül kasalı devre kesiciler, yüksek kısa devre akımları da dahil olmak üzere arıza akımlarını güvenli bir şekilde kesme kapasitesine sahiptir. 1250a 3 kutuplu tpn 50ka modül kasalı devre kesiciler, arıza koşullarını ele alma ve temizleme yeteneklerini tanımlayan, nominal kısa devre kesme kapasitesi (Icn), nihai kısa devre kesme kapasitesi (Icu), servis kısa devre kesme kapasitesi (Ics) ve kısa süreli dayanım akımı (Icw) gibi çeşitli nominal kesme kapasiteleriyle karakterize edilir.
