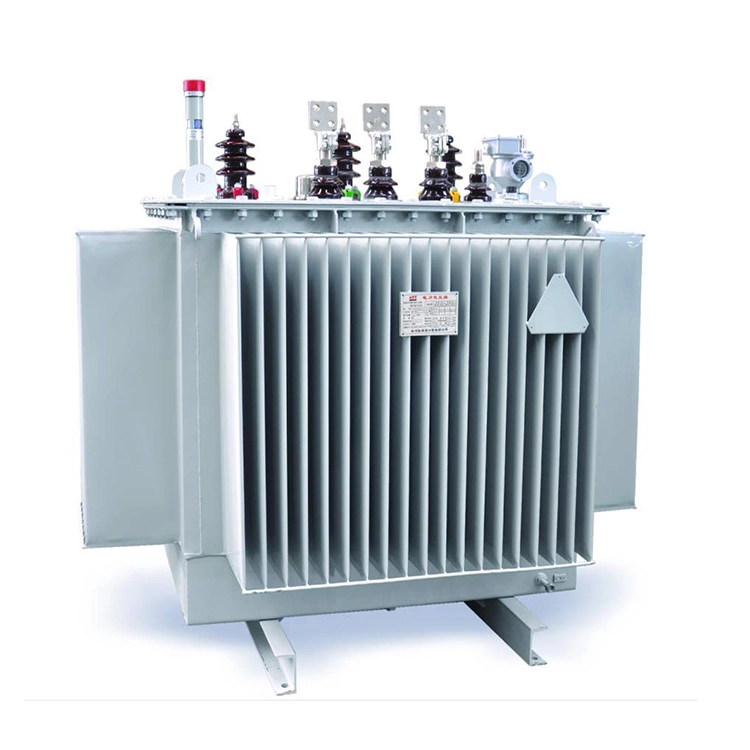

100 Kva Dağıtım 13.8 Kv Kutuplu Transformatörler

2006 yılında kurulan ve 20 yıllık teknik birikimiyle Wenzhou Xifa Electric Power Equipment Co., Ltd., lider bir transformatör üretim üssü haline geldi. Ürünlerin her alıcının ihtiyaçlarını karşılayabilmesini sağlamak için her üretim sürecinde yalın üretim konseptini uyguluyoruz. Fabrikamızın yıllık üretim hacmi 5.000 adede kadar çıkmaktadır. Hammadde işleme kabiliyetimiz var ve 100 kva dağıtım 13,8 kv kutuplu transformatörlerin maliyeti optimize edilebilir. Dolayısıyla fiyat açısından daha avantajlıyız.

Talep Gönder

Ürün Açıklaması

Bu 100 kva dağıtım 13,8 kv kutup transformatörünün nominal kapasitesi 100 kVA'dır. Birincil taraf voltajı 13800V'dir (üçgen bağlantıda) ve ikincil taraf voltajı 120/240V, 240/480V veya başka özelleştirilmiş voltaj olabilir. Bu transformatör, dağıtım sistemine düşük voltajlı güç sağlamak için üç fazlı bir elektrik şebekesine bağlanabilir.

Yüksek gerilim porselen burçların kullanıldığı 100 kva dağıtım 13,8 kv kutuplu transformatörün primer tarafında çift bushing bulunur ve sekonder tarafta üç bushing bulunur. Havai dağıtım transformatörü, bir bobin ve iki demir çekirdek halkasından oluşan bakır sargılar ve yönlendirilmiş silikon çelik çekirdekler kullanır. Primer ve sekonder taraftaki kalay kaplı terminaller bakır veya alüminyum iletkenlere bağlanabilir.

Profesyonel bir dağıtım transformatörü olarak 100 Kva Dağıtım 13,8 Kv Kutuplu Transformatörler, yalnızca çalışma stabilitesini sağlamakla kalmayıp aynı zamanda enerji tüketimini de etkili bir şekilde azaltan enerji tasarruflu bir bobin çekirdek tasarımını benimser. İleri teknolojiyle üretilen bu direk tipi dağıtım transformatörü, uzun vadede güvenilirlik ve uzun hizmet ömrü sağlar.

Her cihaz sıkı kapsamlı kabul testlerinden geçmiştir ve 10 yılı aşkın süredir sıfır arıza oranı rekorunu koruduk. Bu arada, 100 kva dağıtım 13,8 kv kutuplu transformatör, IEC, ANSI ve diğer önemli uluslararası standartlara uygun olup küresel enerji şebekesi sistemleriyle uyumluluk sağlar.

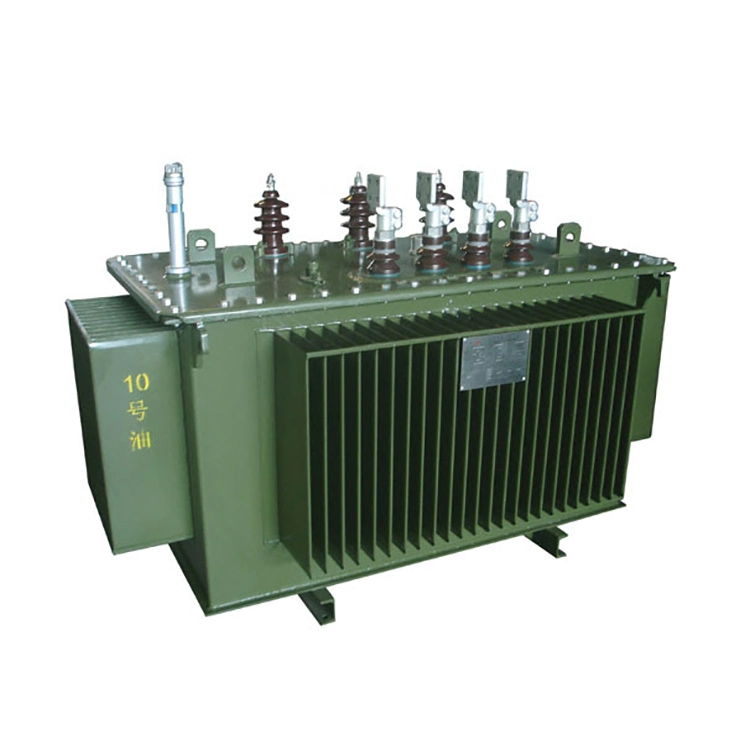

100 Kva Distribution 13 8 Kv Pole Transformers

Teknik parametre:

Ürün adı:	100 kva dağıtım 13,8 kv direk trafosu
Sıklık:	50/60Hz
Birincil taraf voltajı:	13,8 kV
İkincil taraf voltajı:	120/240V, 240/480V, 380V/400V
Çekirdek kaybı:	≈210 W ila 290 W
Sargı kaybı:	≈850 W ila 980 W
Yük akımı yok:	%1,6 ila %1,8
Kısa devre empedansı:	%2 - %4
Sarma malzemesi:	Bakır veya Alüminyum

S: 100 kva dağıtım 13,8 kv kutuplu transformatör için, modeli seçerken ve kurulumu gerçekleştirirken, kırsal veya uzak alan güç şebekelerinin güvenilirlik gereksinimlerini karşılamak üzere sigortaların, paratonerlerin ve topraklama korumasının özel konfigürasyonları nasıl belirlenmelidir?

1. Sigorta, 100 kva dağıtım 13,8 kv kutup transformatörünün yüksek gerilim tarafının nominal akımının 2 ila 2,5 katı (yaklaşık 7,25 A) temel alınarak seçilir. Kapanma işlemi sırasında uyarım dalgalanma akımını güvenilir bir şekilde önlemek için (genellikle nominal akımın 8 ila 12 katı, 0,1 saniye sürer) 15 ila 20 A'lık bir düşme sigortası kullanılması önerilir; bu arada transformatörün içinde kısa devre veya aşırı yük olması durumunda transformatörün hızlı bir şekilde erimesini ve yalıtılmasını sağlar.

2. Paratoner, sigorta ile 100 kva dağıtım 13,8 kv kutup transformatör burcu arasındaki yüksek gerilim tarafına monte edilen, 15 kV veya 18 kV nominal gerilime sahip boşluksuz çinko oksit (MOV) tipinde seçilir.

3. Topraklama terminali, yıldırım çarpmalarını veya operasyonel aşırı gerilimleri absorbe etmek ve artık voltajı sınırlamak için doğrudan transformatör kasasının topraklama terminaline bağlanır. Topraklama koruması, 100 kva dağıtım 13,8 kv kutuplu transformatörün nötr noktasının doğrudan topraklanmasını gerektirir (sistem topraklama türüne bağlı olarak, TN C veya TN S gibi) ve kasanın ve paratonerin topraklama terminallerinin tek bir topraklama elektrodunu paylaşmasını gerektirir. Güç frekansı topraklama direnci, kırsal elektrik şebekelerinde 10Ω'u veya kentsel ve yüksek güvenilirlikli alanlarda 4Ω'u aşmamalı, böylece arıza akımının güvenli bir şekilde boşaltılması ve personel ve ekipmanın korunması sağlanmalıdır.

Bu üç elemanın koordineli konfigürasyonu, direğe monteli transformatörün aşırı akım, aşırı gerilim ve topraklama hatası koruma gereksinimlerini karşılayabilir.
